PERCEUSE (LIGNE AUTOMATIQUE DE PERCAGE)
LAUZON
Détails techniques:
LIGNE de PERÇAGE pour PIECES ETROITES (façades de tiroirs ou panneaux similaires)
Dimensions (mini.) de la pièce à perçer (X - Y - Z) mm 341 x 50 x 12
Dimensions (maxi.) de la pièce à perçer (X - Y - Z) mm 2050 x 150 x 22
COMPOSITION de la LIGNE
1er poste: Elévateur
2e poste : Désempileur (Dépileur)
3e poste : Perçeuse au défilé
4e poste : Empileur
5e poste : Elévateur
La perceuse est composée de groupes de perçage BIESSE :
- 2 groupes horizontaux (chacun équipé d'une tête de perçage)
- 4 groupes verticaux inférieurs (chacun équipé d'une tête de perçage), dont le 4e est indépendant

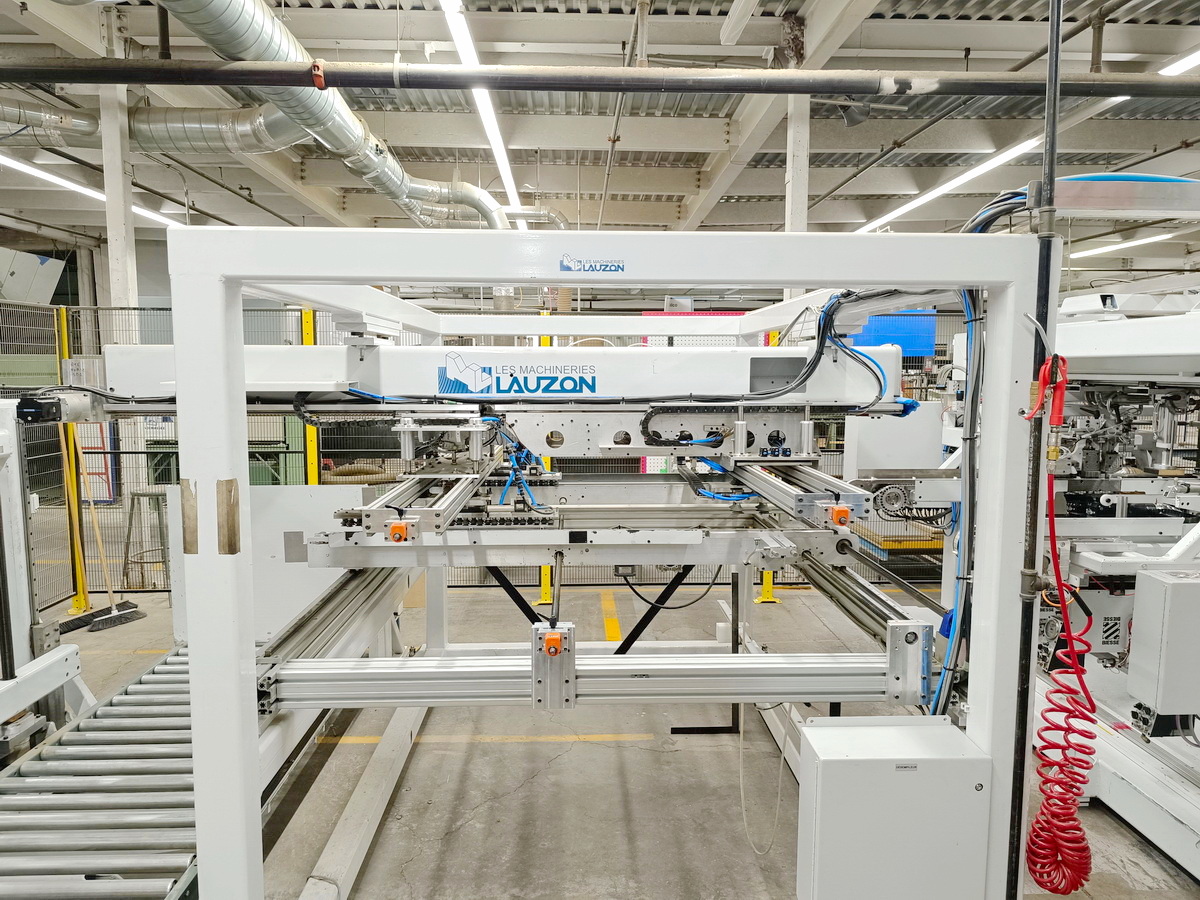

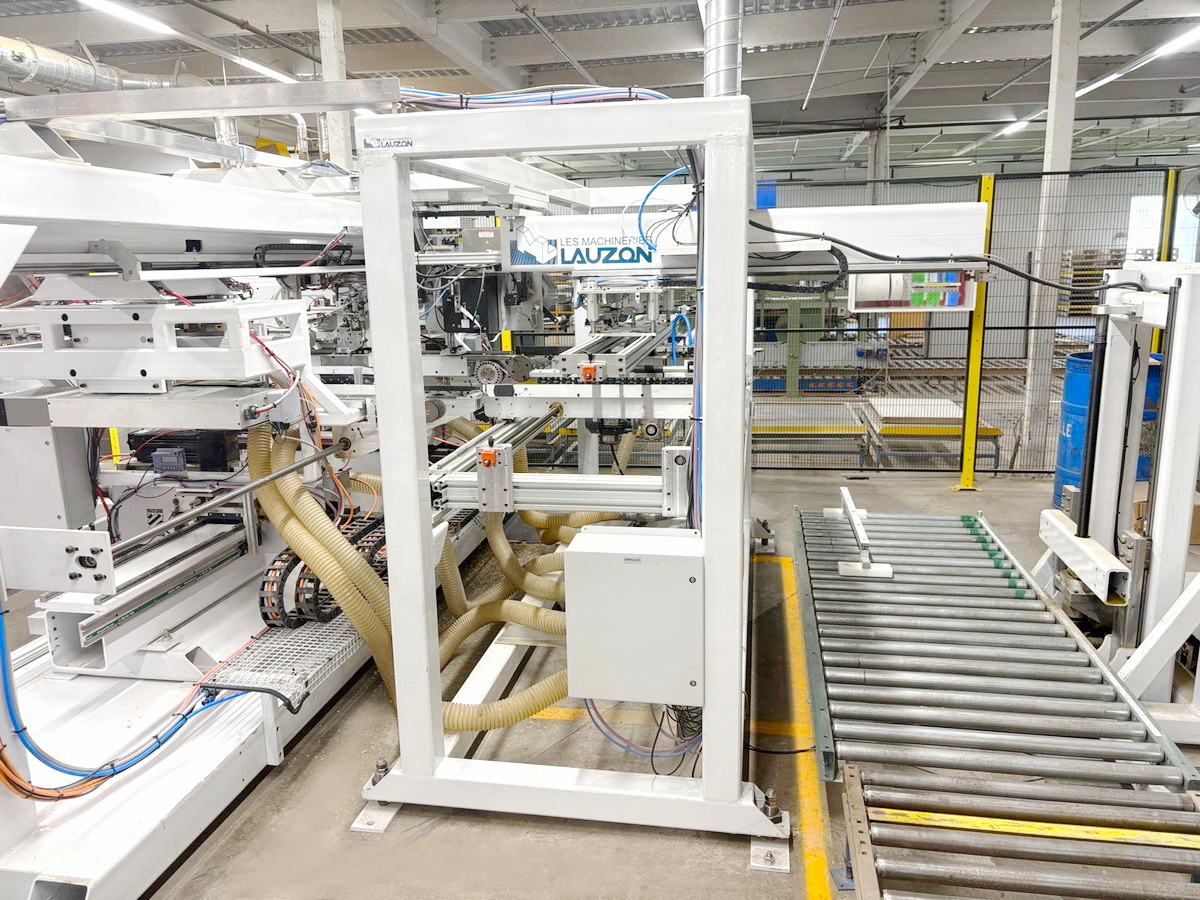

1er) Elévateur: il fait à partir d’un convoyeur à rouleaux. Des guides permettent de positionner le lot de pièces à percer pour qu’elles puissent être manipulées par le «désempileur». En opération normale, l’élévateur d’entrée positionne le haut de la pile de pièces à une hauteur constante.

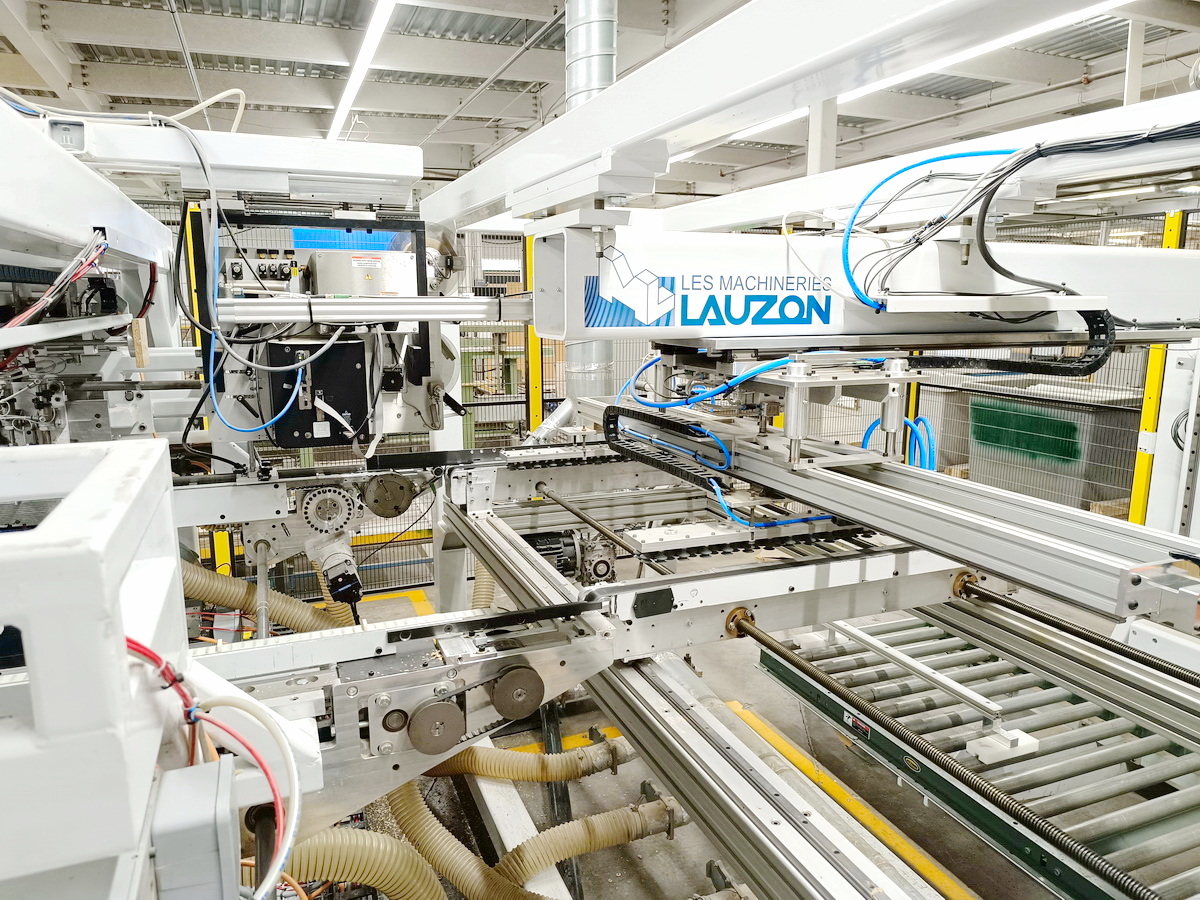

2em) Désempileur: il est composé de 2 manipulateurs de pièces et d’un convoyeur à courroies lisses. Le premier manipulateur est conçu pour ramasser un étage complet dans la pile de pièces. Elles sont ensuite déposées sur le convoyeur qui les amène vers une référence fixe. Le second manipulateur fonctionne à l’aide d’un axe asservi et sert à alimenter la perceuse en transportant les pièces par groupes de trois.

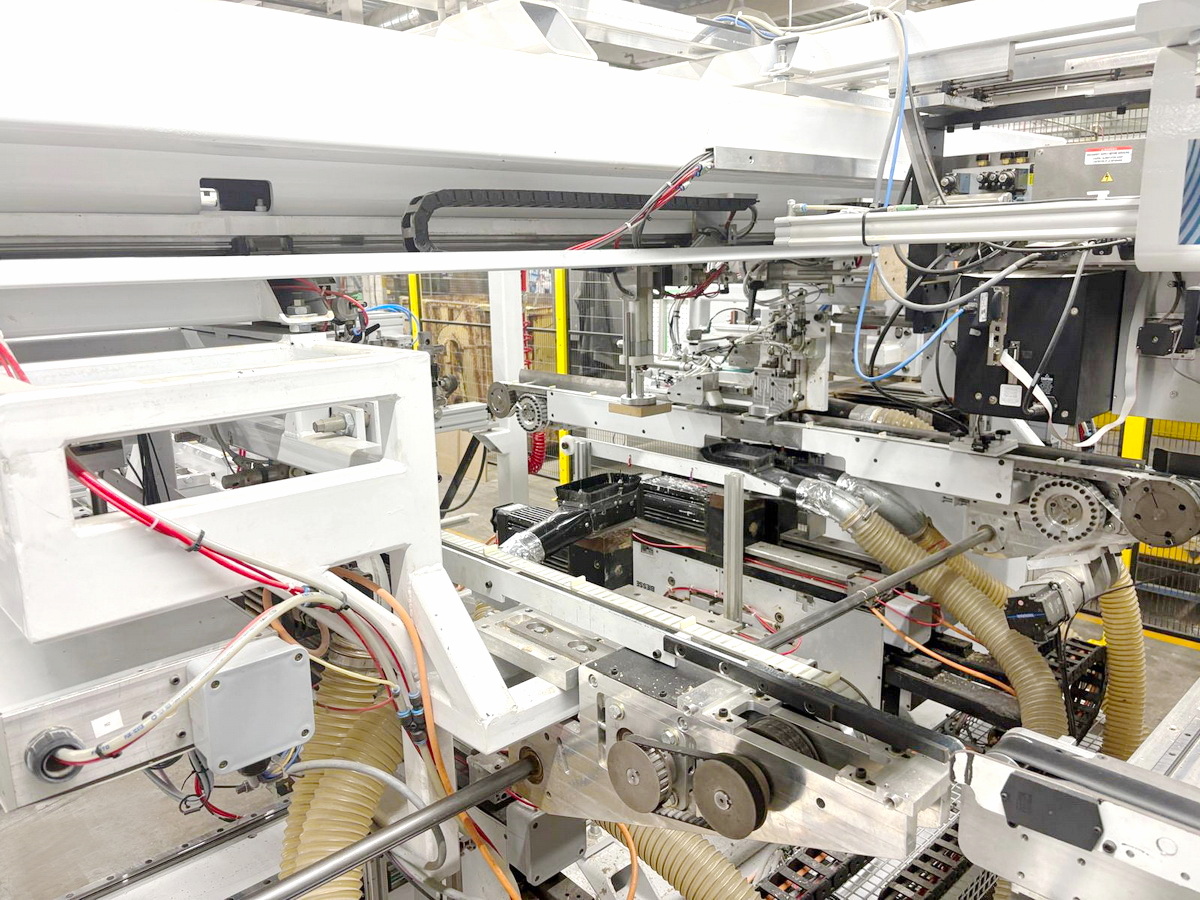

3em) Perçeuse: Avec un convoyeur à taquets. Des unités de perçage "Biesse" ont été installées sur des rails linéaires pour faciliter les ajustements. Avec:
- 2 unité (groupes) horizontales, chaqu'une avec 1 tete de perçage
- 4 unité (groupes) verticales inferieures, chaqu'une avec 1 tete de perçage
Une étiqueteuse est située quelques station en aval de la position de perçage pour permettre d’identifier les pièces. Le convoyeur à taquets est mécaniquement relié à un convoyeur ayant une courroie lisse adhérente qui permet de faire le transfert des pièces vers l’empileur.
4em) Empileur: il est constitué d’un convoyeur à courroie lisse et d’un manipulateur conçu pour travailler avec des étages de pièces. Un capteur optique compte le nombre de pièces ayant traversé son faisceau et donne le signal de départ au manipulateur. Les étages sont conçus pour ne pas dépasser une certaine dimension, le nombre de pièces par est donc contrôlé le PLC et la largeur des pièces.
5em) Elévateur: avec les étages déposés (sur l'élévateur semblable à celui de l’entrée, seuls les éléments de positionnement sont différents). La tâche de ce module est également de maintenir le haut de la pile à une hauteur constante.
