PERCEUSE (LIGNE AUTOMATIQUE DE PERCAGE)
MORBIDELLI + MAHROS (SCM Group)
Author 912 + Runner
Détails techniques:
LIGNE flexible à C.N. de Perçage et Fraisage au dèfilé
- Largeur min / max des panneaux usinables (axe X) avec Author 912: 250/3000 mm
- Epaisseur min / max des panneaux usinables (axe Z) avec Author 912: 12/50 mm
- Longueur-profondeur min/max panneaux usi. (axe Y) avec Author 912: mm 100 /1000 (o 500+500)

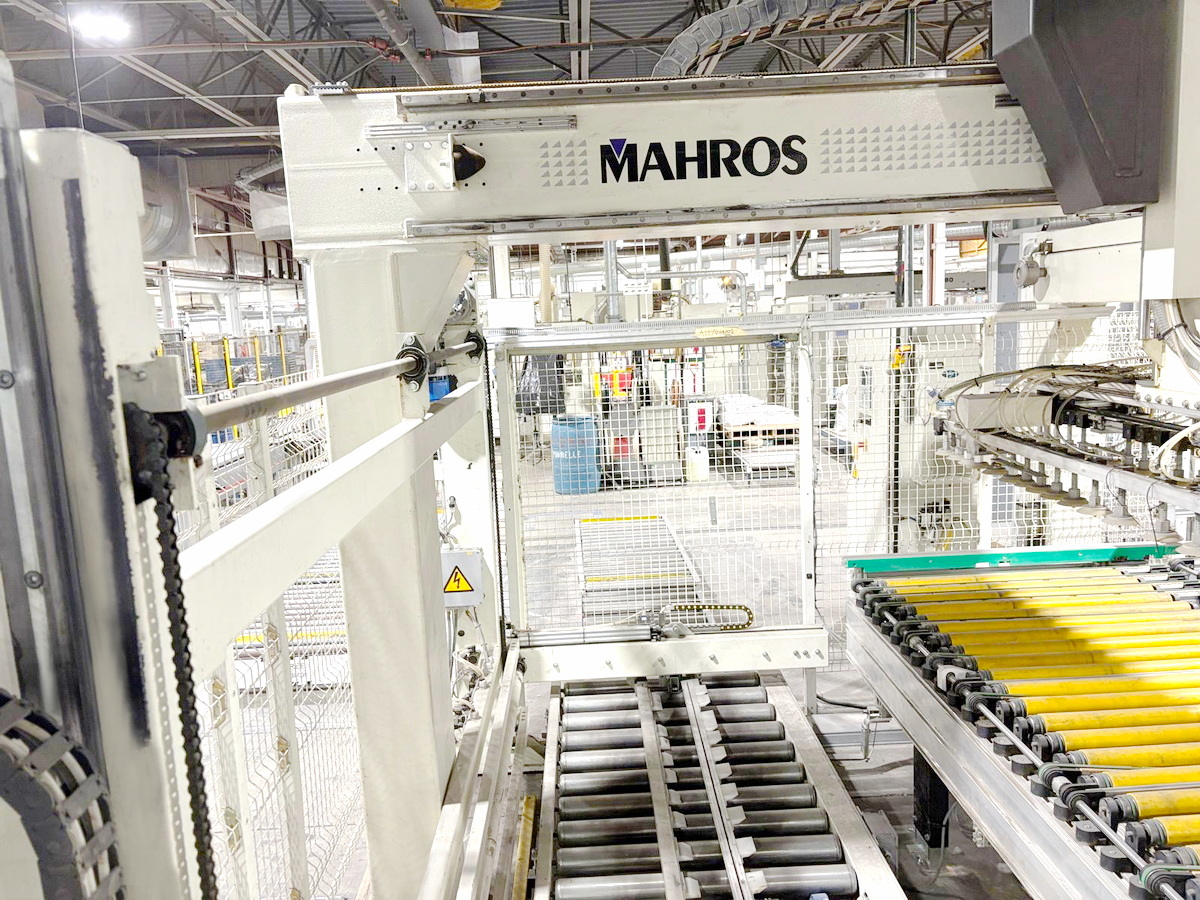

238400A) Dépileur à pont "MAHROS", station simple, Mod. Runner
238400B) Transfert de connexion avec Culbuteur (180°) „MAHROS“, Mod. Rib

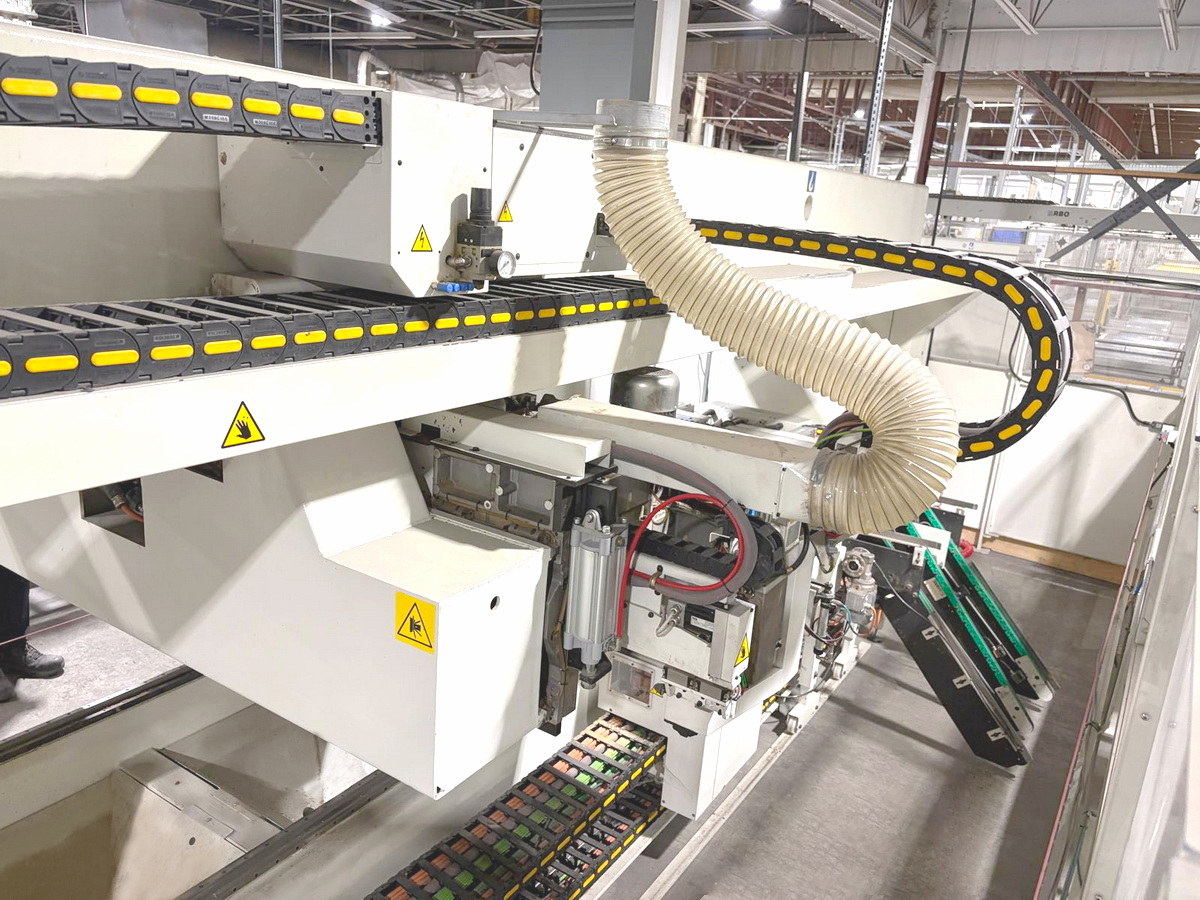

238400C) Portail CNC (perçage et déphonsage) "MORBIDELLI" Author 912
- N° 2 électro-broches verticales (sur l'axe Y) pour le fitting

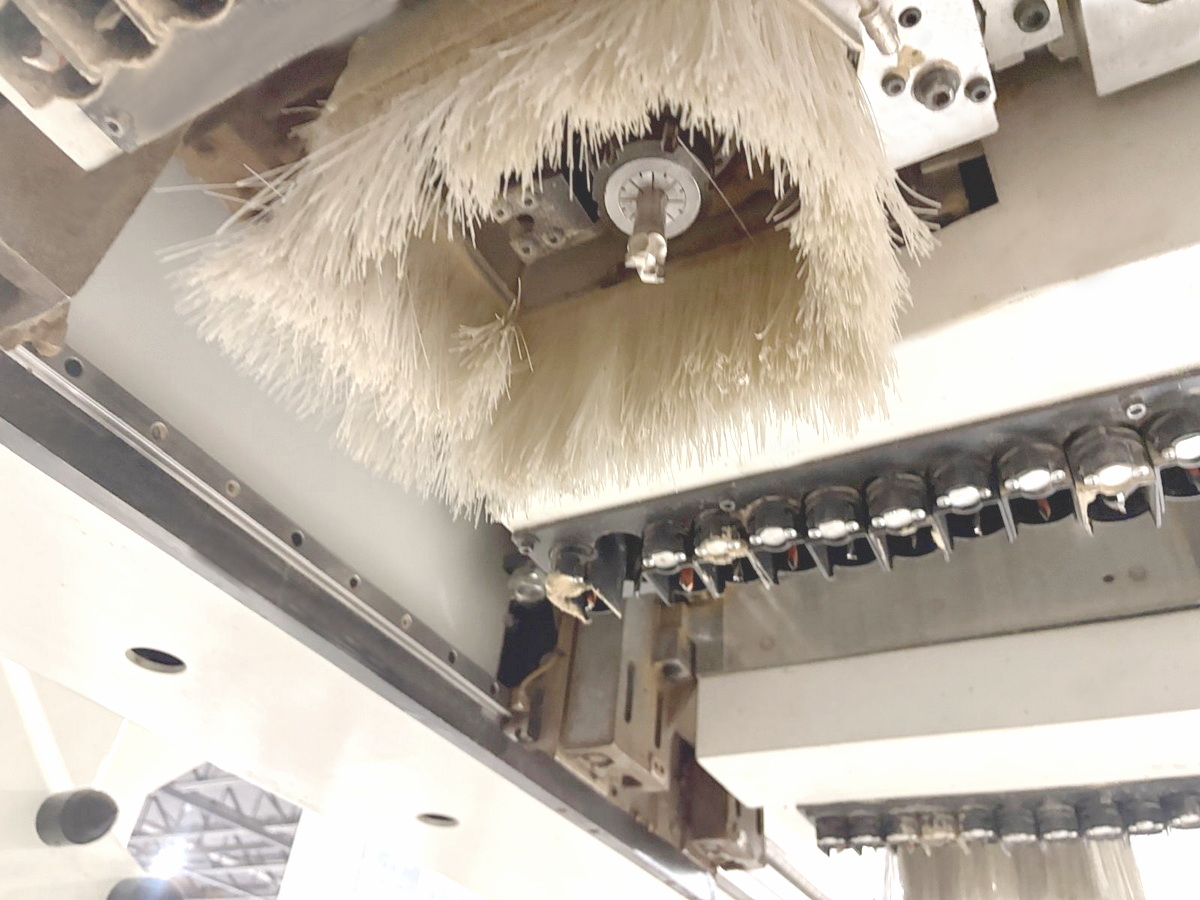

- N° 2 groupes de perçage supérieurs, chacun composé de :
- 2 têtes à 36 broches verticales (72 au total)
- 1 tête à 14 broches verticales (sur l'axe Y) pour fitting
- 2 broches horizontaux (4 au total par groupe) sur l'axe Y
- N° 2 têtes à 3 mandrins verticaux (pour charnières)
- N° 2 groupes horizontaux (1 à droite + 1 à gauche) chacun avec 2 têtes à 21 mandrins
(21 + 21 = 42 au total)
238400D) Empileur à pont "MAHROS", station simple, Mod. Runner
