PERCEUSE (LIGNE AUTOMATIQUE DE PERCAGE)

LIGNE flexible à C.N. de Perçage et de coupage (SPLITTING) au dèfilé
- Largeur min / max des panneaux usinables (axe X) avec PWX100: 250/3000 mm
- Epaisseur min / max des panneaux usinables (axe Z) avec PWX100: 12/60 mm
- Longueur-profondeur min/max panneaux usi. (axe Y) avec PWX100: mm 100/1200 (ou 600 + 600)

Avec manutention automatique des panneaux de base (panneaux martyrs)

A) Dépileur à pont "MAHROS", double station, Mod. Brush CF-SX/D, (avec système automatique de gestion des panneaux martyrs) et avec double étiqueteuse WEBER

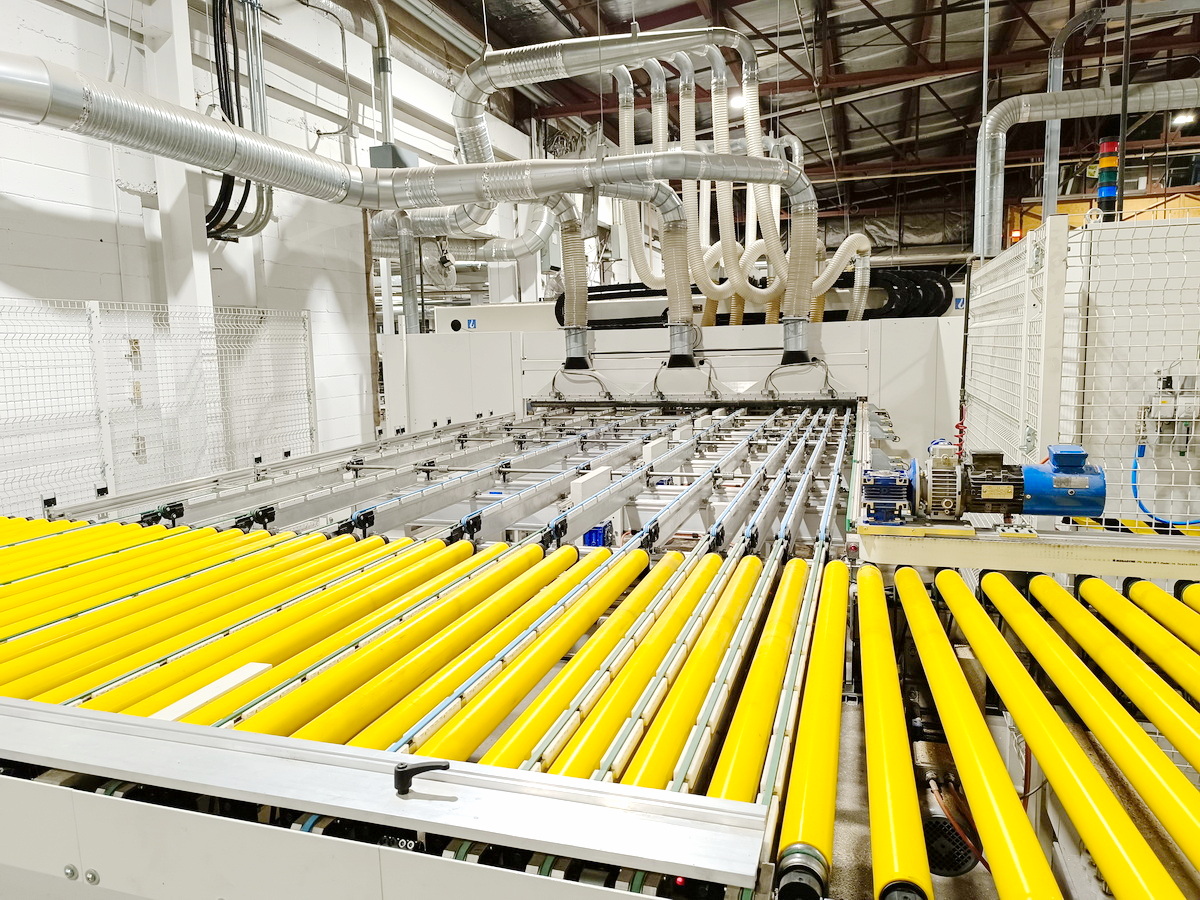

B) 1ère Convoyeur à rouleaux "MAHROS" LS avec courroies à 90° (de longitudinal à transversal)
C) Transfert de connexion avec Culbuteur (180°) „MAHROS“, Mod. Rib/C HS-C

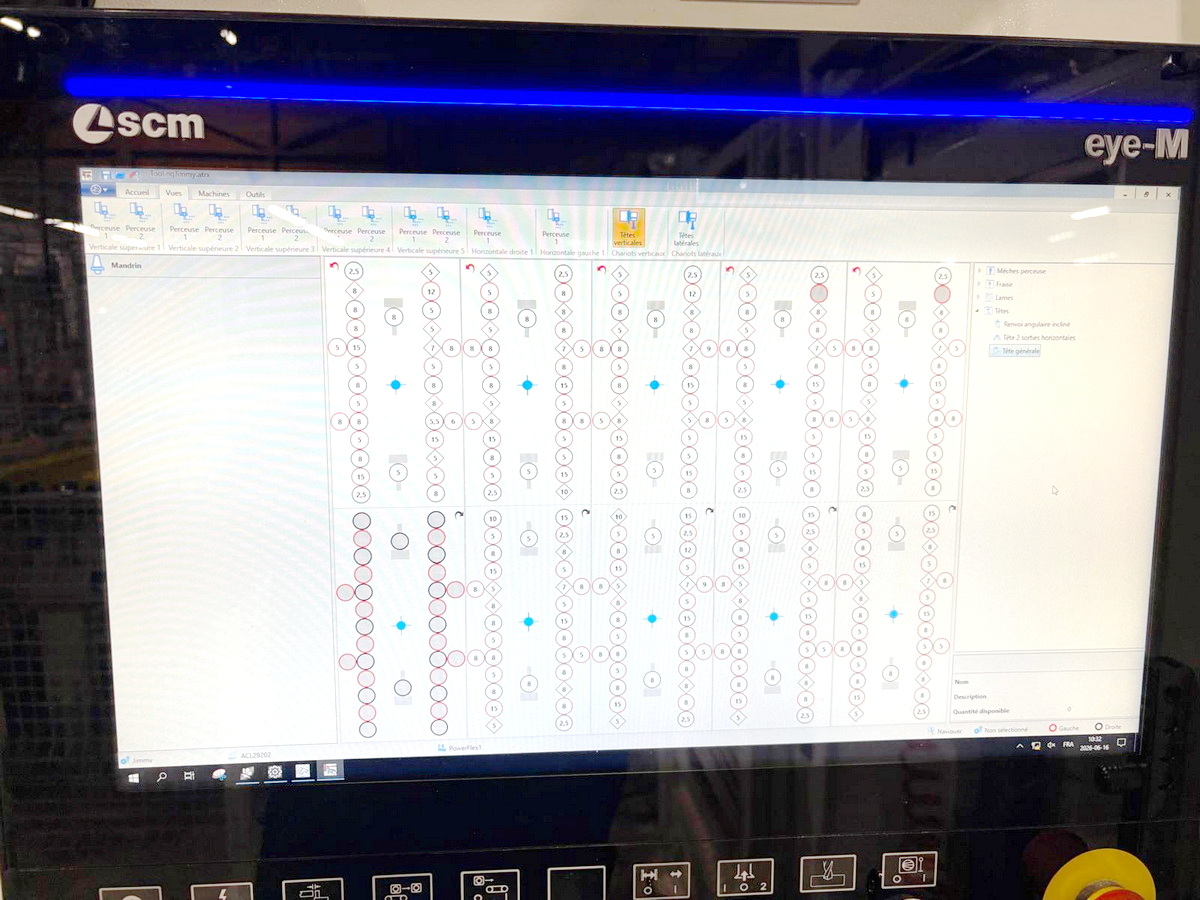

D) Portail CNC (perçage) "MORBIDELLI" PowerFlex (PWX) 100
- N° 5 consoles (tableaux de travail) mobiles à CN sur l'axe X
- N° 5 groupes de perçage supérieurs B, chacun composé de :
- 2 têtes à 30 broches verticaux (60 au total par groupe), pivotant de 0° à 90° (axes X et Y)
- 2 broches horizontaux (4 au total par groupe de perçage),pivotant de 0° à 90°(axes X etY)
Total : 300 broches de perçage verticaux + Total : 20 broches de perçage horizontaux (X et Y)
- N° 2 groupes perçage horizontaux (1 droite + 1 gauche) chacun avec 1 tête à 21 mandrins (21+21= 42)

E) 2em Convoyeur à rouleaux "MAHROS" TR-C avec courroies à 90° (du longitudinal à transversal)
F) Dédoubleur Splitter (coupe longitudinale) "CELASCHI" SPL Base 2 (pour diviser 1 panneau en 2)
Avec 3 groupes de travail. Après la coupe, largeur des panneaux (MIN 70 + 70 mm ; MAX 600 + 600 mm)
G) Empileur à pont "MAHROS", double station, Mod. Brush SSL/D, (avec système automatique de gestion des panneaux martyrs) et avec machine de dépoussiérage, à nettoyer "WANDRES"
