PERCEUSE (LIGNE AUTOMATIQUE DE PERCAGE)
PRIESS HORSTMANN
BAT-DTW-CNC
Détails techniques:
LIGNE Flexible a C.N. de Perçage, Fraisage et Insertion chevilles
Commande Numerique BECKHOFF (logiciel sous Windows)
Longueur des panneaux : min. 260 mm / max. 2 500 mm
Largeur des panneaux : min. 96 mm (*) / max. 1 200 mm
Épaisseur des panneaux : min. 13 mm / max. 25 mm
(*) Largeur des panneaux : 120 mm min sur le 3ème BAT pour l'insertion des chevilles

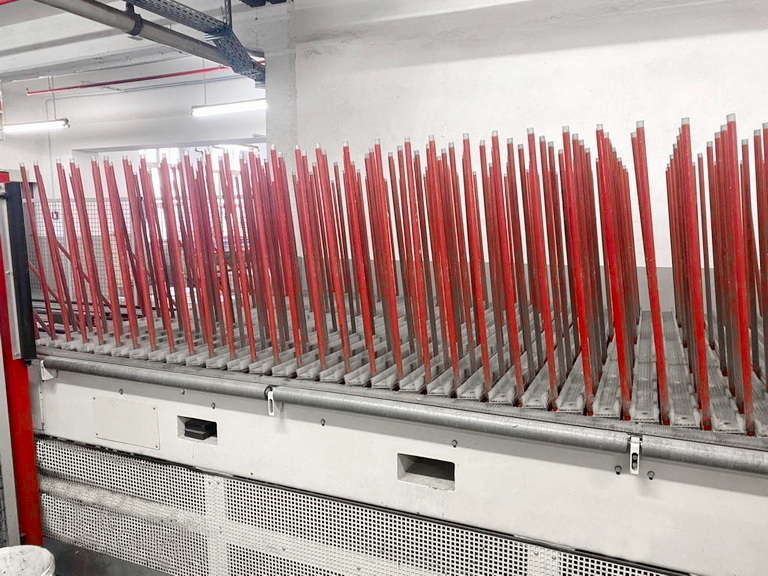

A) Introducteur à HERISSON avec convoyeur transversal à rouleaux d'introduction

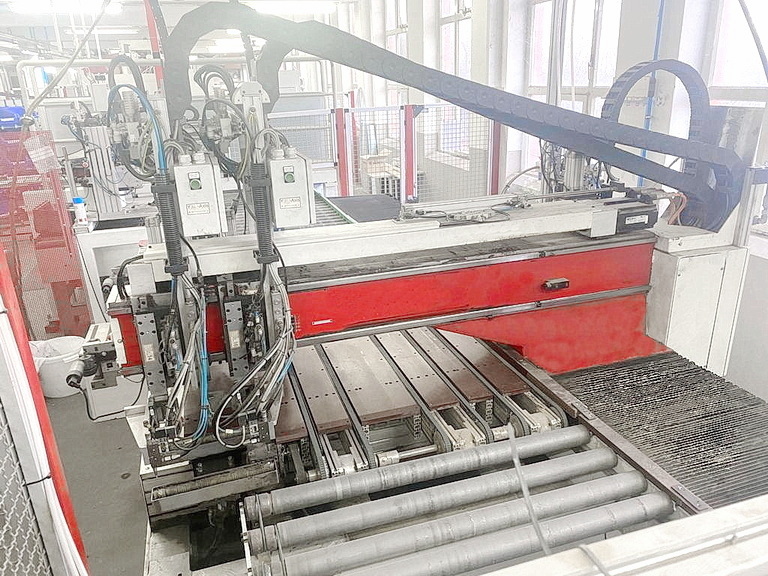

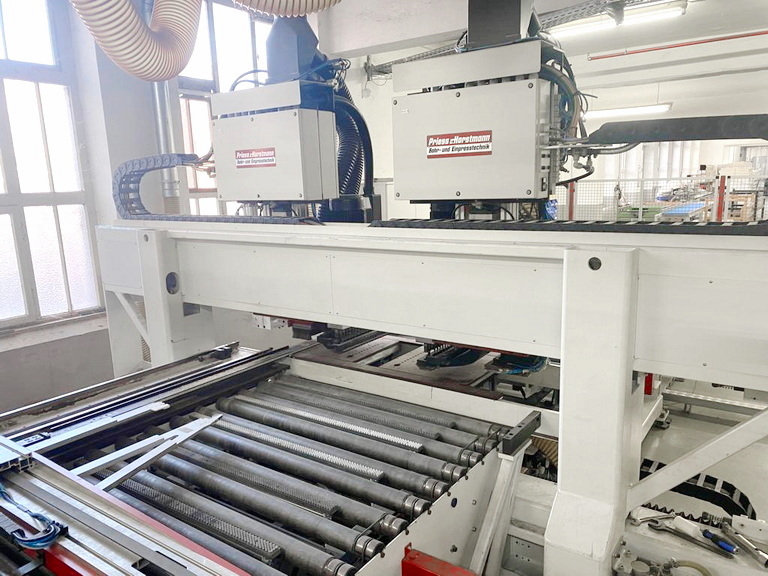

B) 1ère CNC Mod. BAT-DTW, au défilé
- 2 têtes de perçage à 21 broches chacun (2 x 2,2 kW)
- 1 groupe de sciage pour rainures (2,2 kW)
- 2 groupes de scies à gorge pour rainures du panneau arrière (2 x 0,37 kW)
- 2 têtes de perçage à 12 broches chacun (2 x 2,2 kW)
- 1 groupe de fraisage pour rainure horizontale (4,4 kW)
C) 2ème CNC Mod. BAT-DTW, au défilé
- 4 têtes de perçage à 9 broches chacun (4 x 1,6 kW)
- 2 têtes de perçage à 3 broches horizontales chacun (2 x 1,6 kW)
- 1 groupe de fraisage (4,4 kW)
- 2 têtes de perçage à 5 broches chacun (2 x 1,6 kW)
D) 3ème CNC Mod. BAT-DTW, au défilé
- 1 Groupe d'application de colle horizontale (pompe et distributeur de colle à air comprimé à 13 buses)
- 1 Groupe d'insertion de chevilles
- 1 Groupe de fraisage avec changeur à 8 positions (5 pinces de serrage) (4,4 kW)
- 1 Tête de perçage à 12 broches doubles à commande individuelle (1,6 kW)
