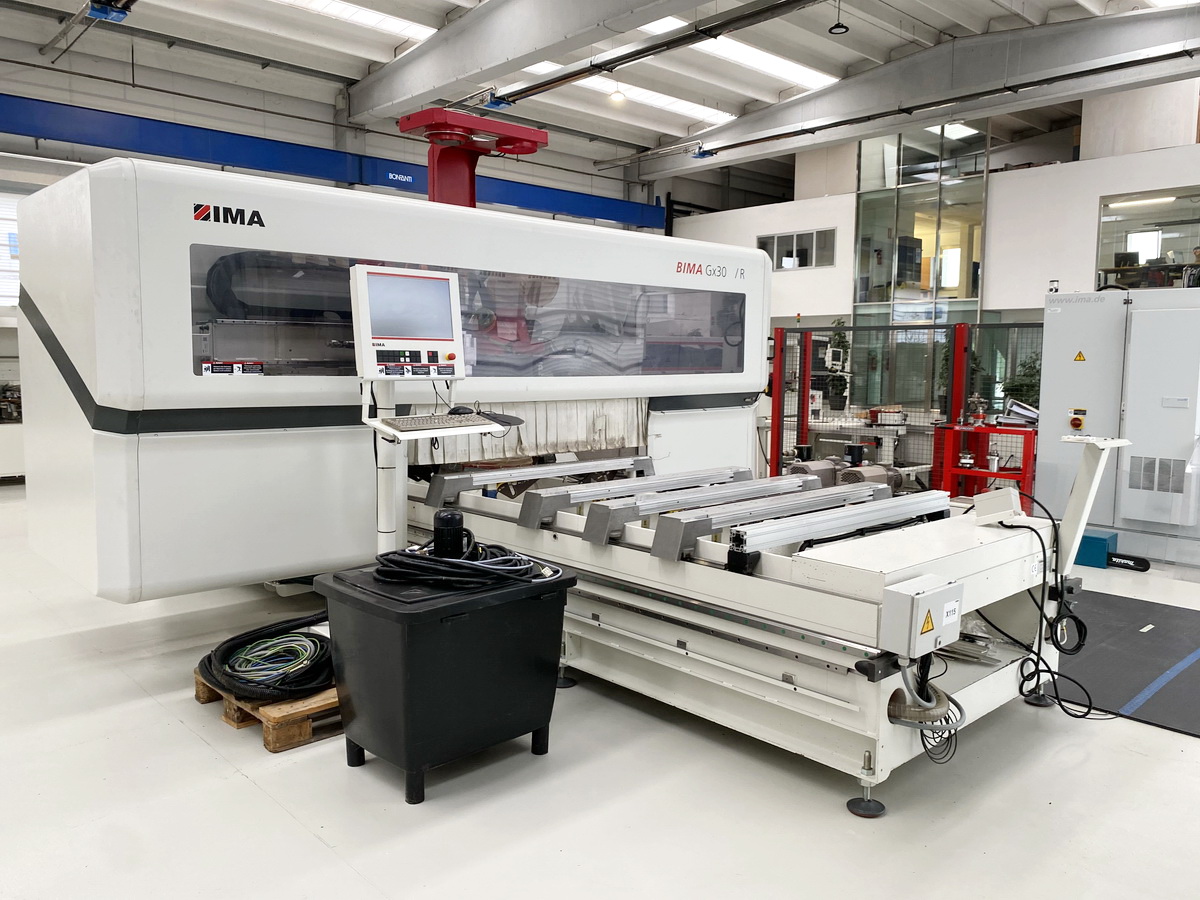

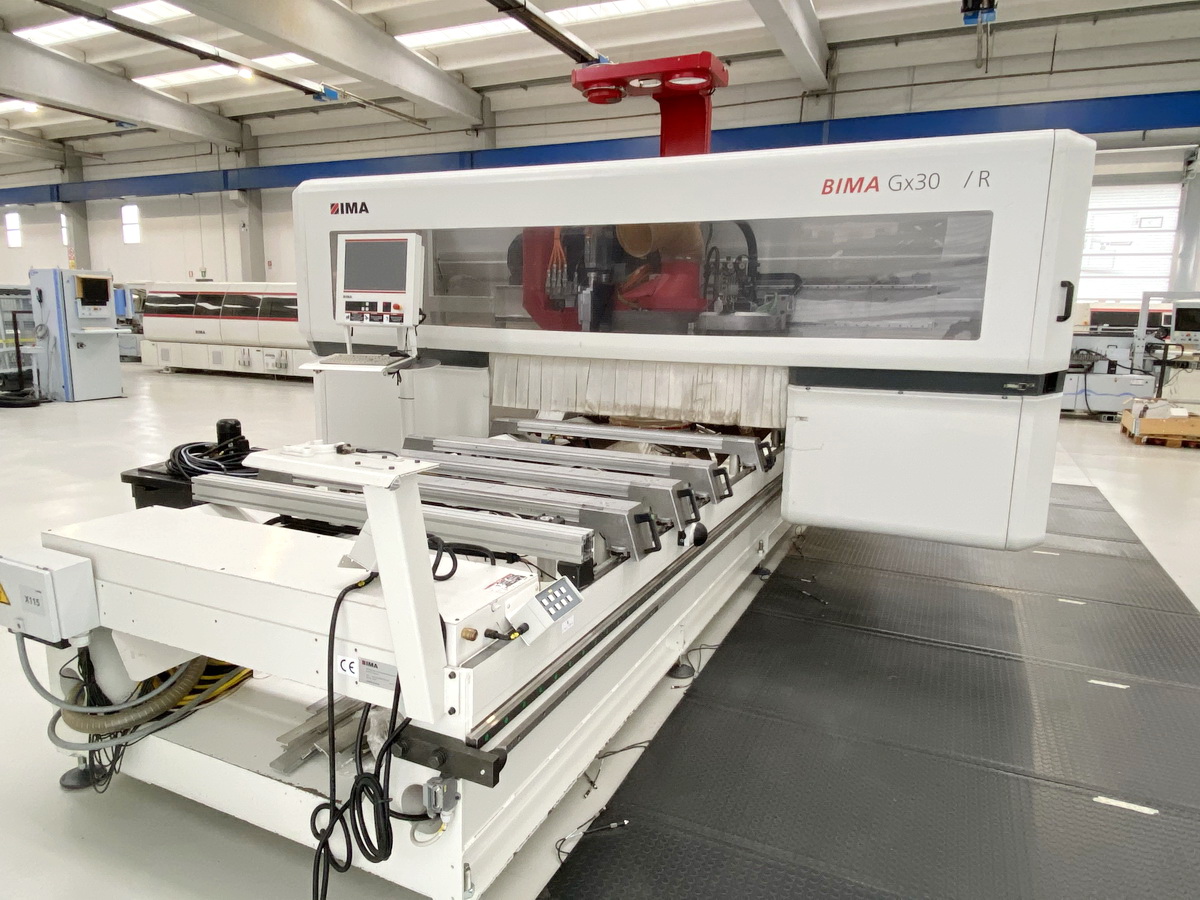

CENTRE D'USINAGE C.N.C.
IMA

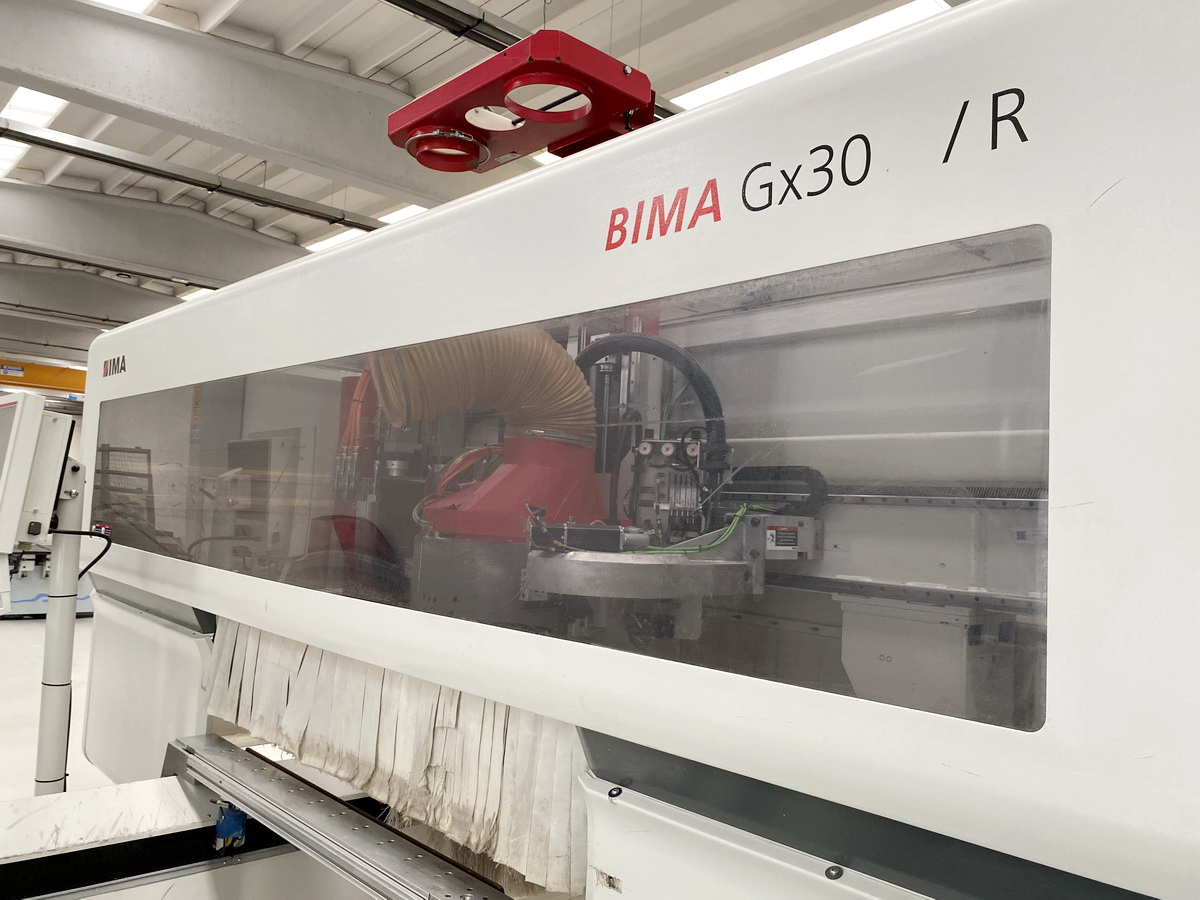

Bima Gx30 (typ 130/430)
Détails techniques:
CENTRE D'USINAGE C.N.C. (POINT A POINT) à 5 Axes (avec tete ROBOT)
Machine à "col-de-cigne"

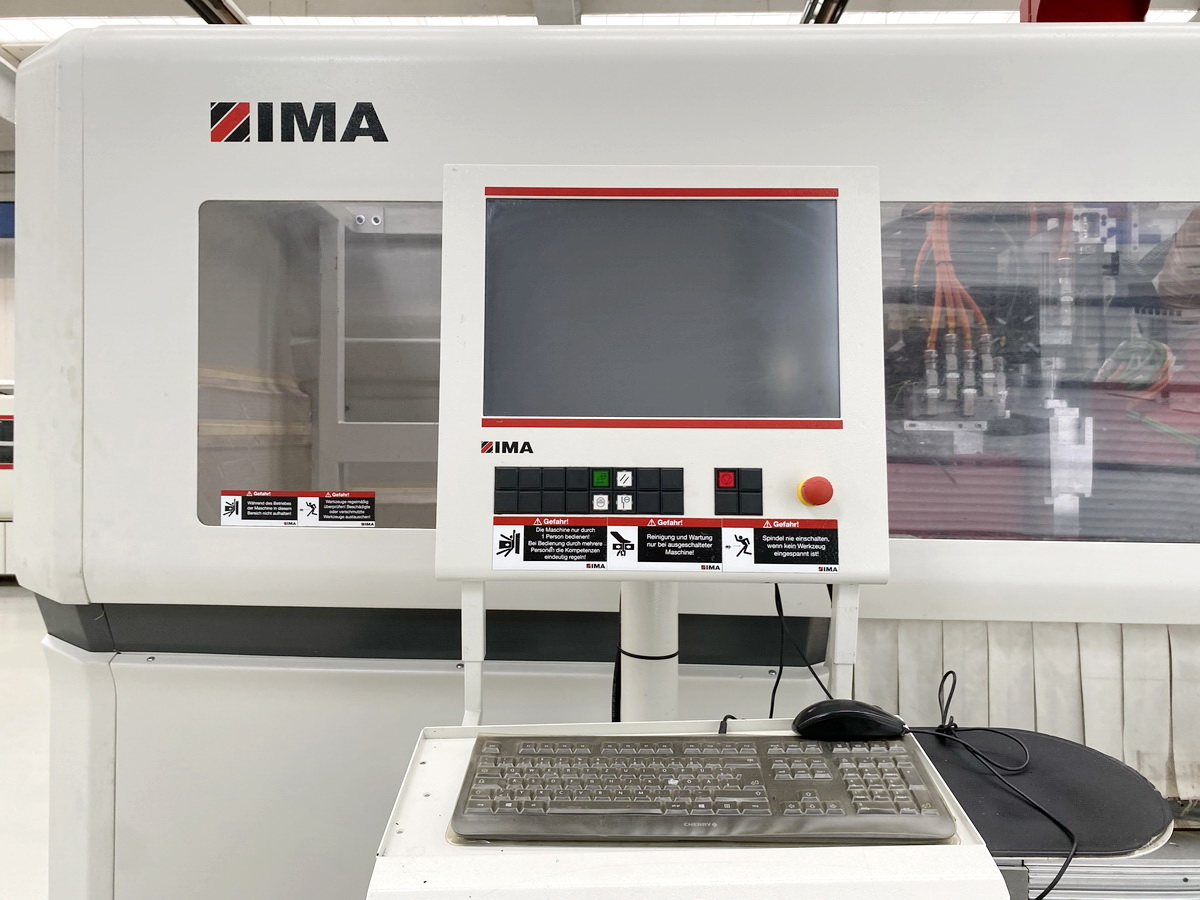

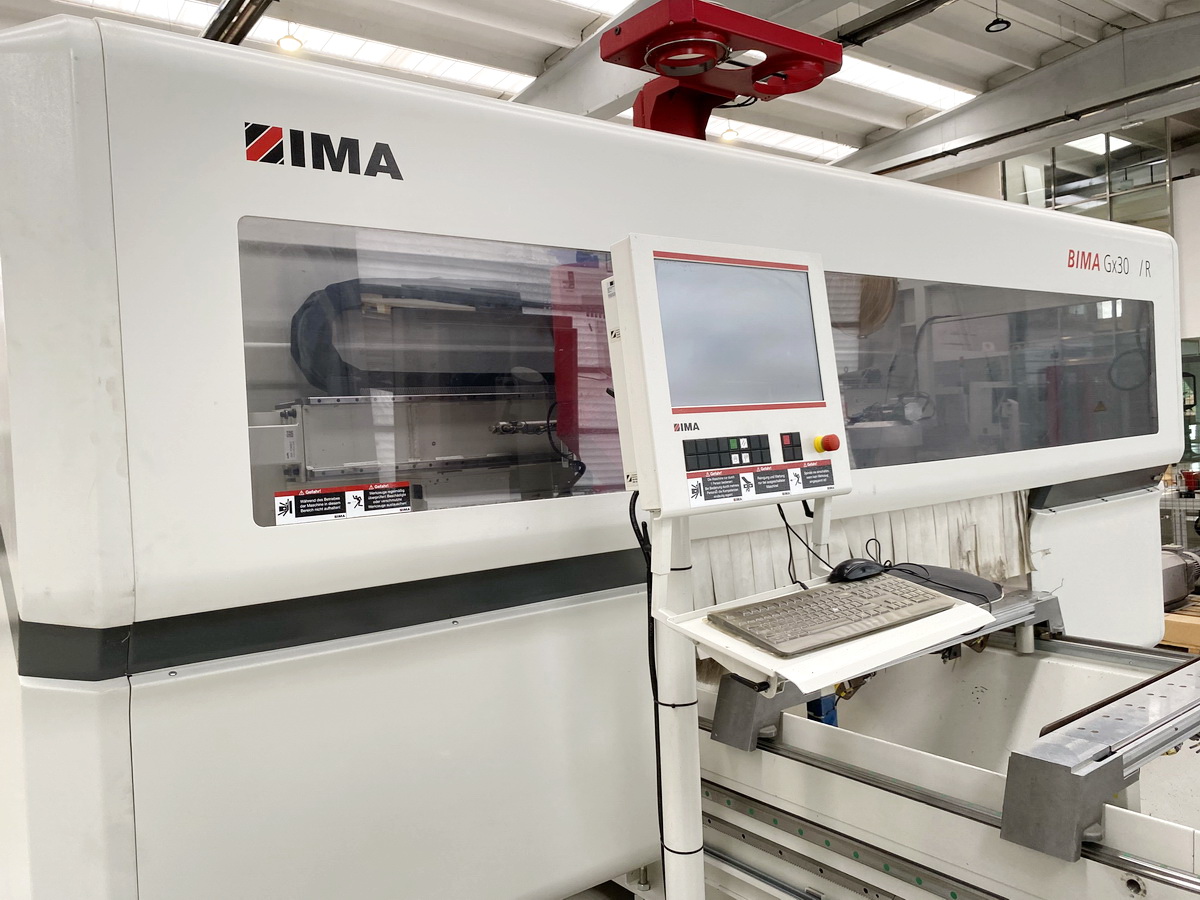

Control Numérique ICOS CNC- Logiciel IMAWOP / (OPTION IMAwinCAD)

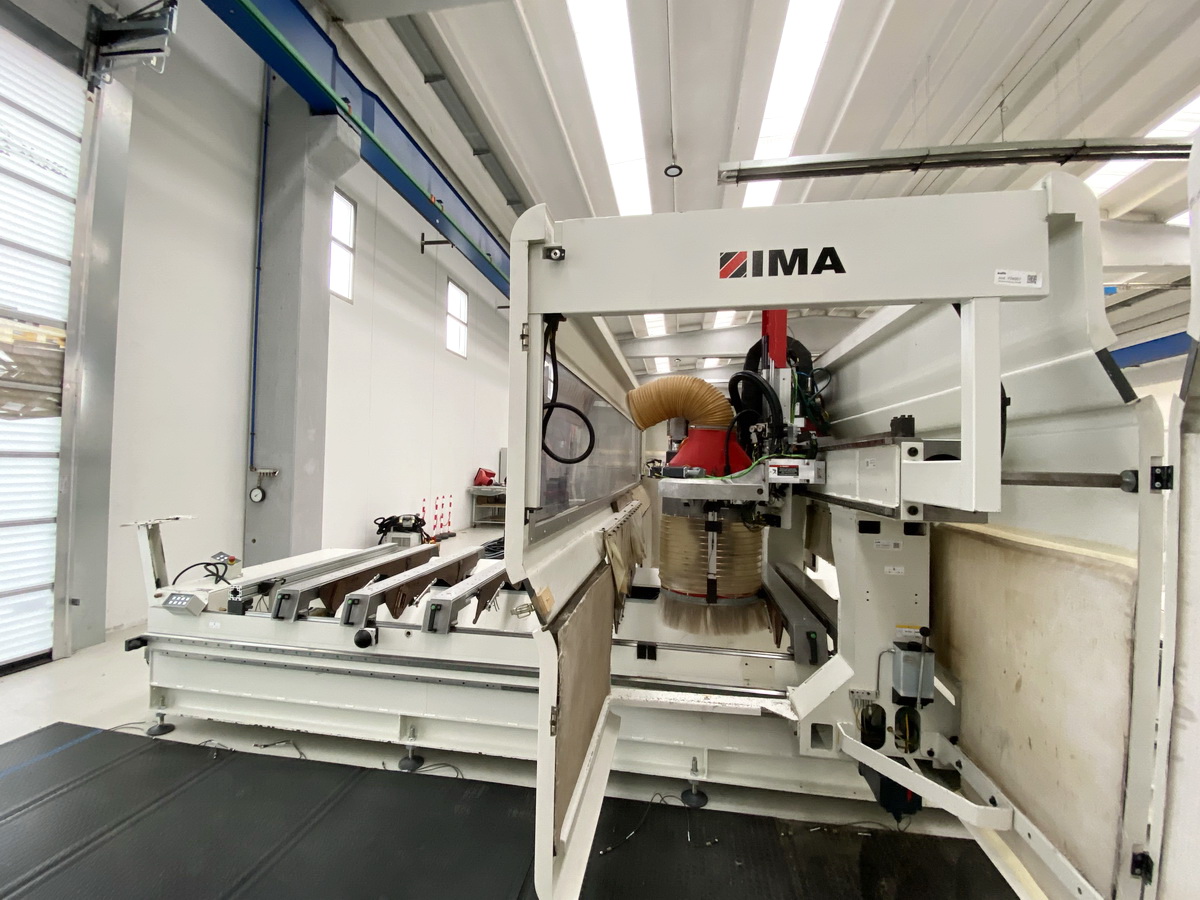

Cabine de protection de la tete de travail

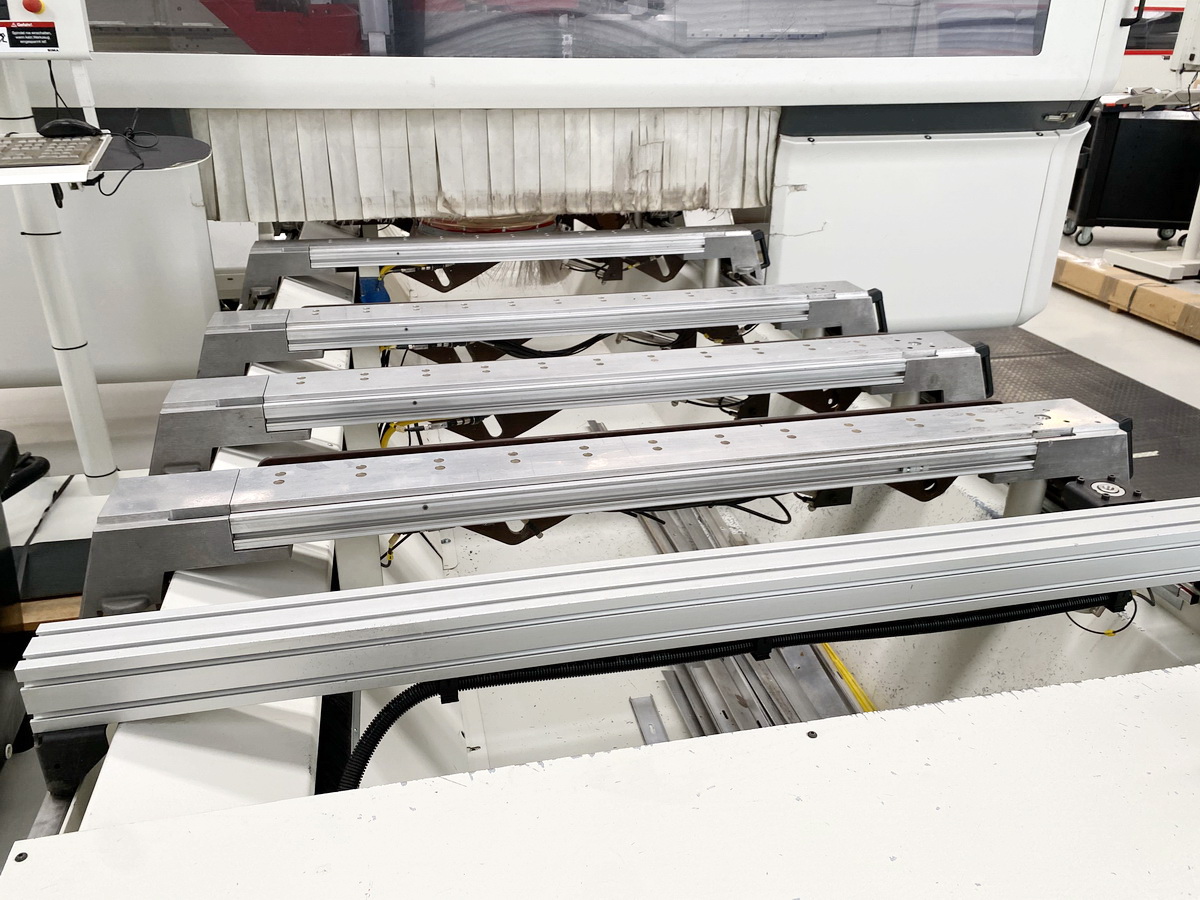

Table de travail avec Nà 8 supports/consolles
Système LED pour faciliter le positionnement des supports en axe-X et des ventouses en axe-Y
Changeur automatique d'outils

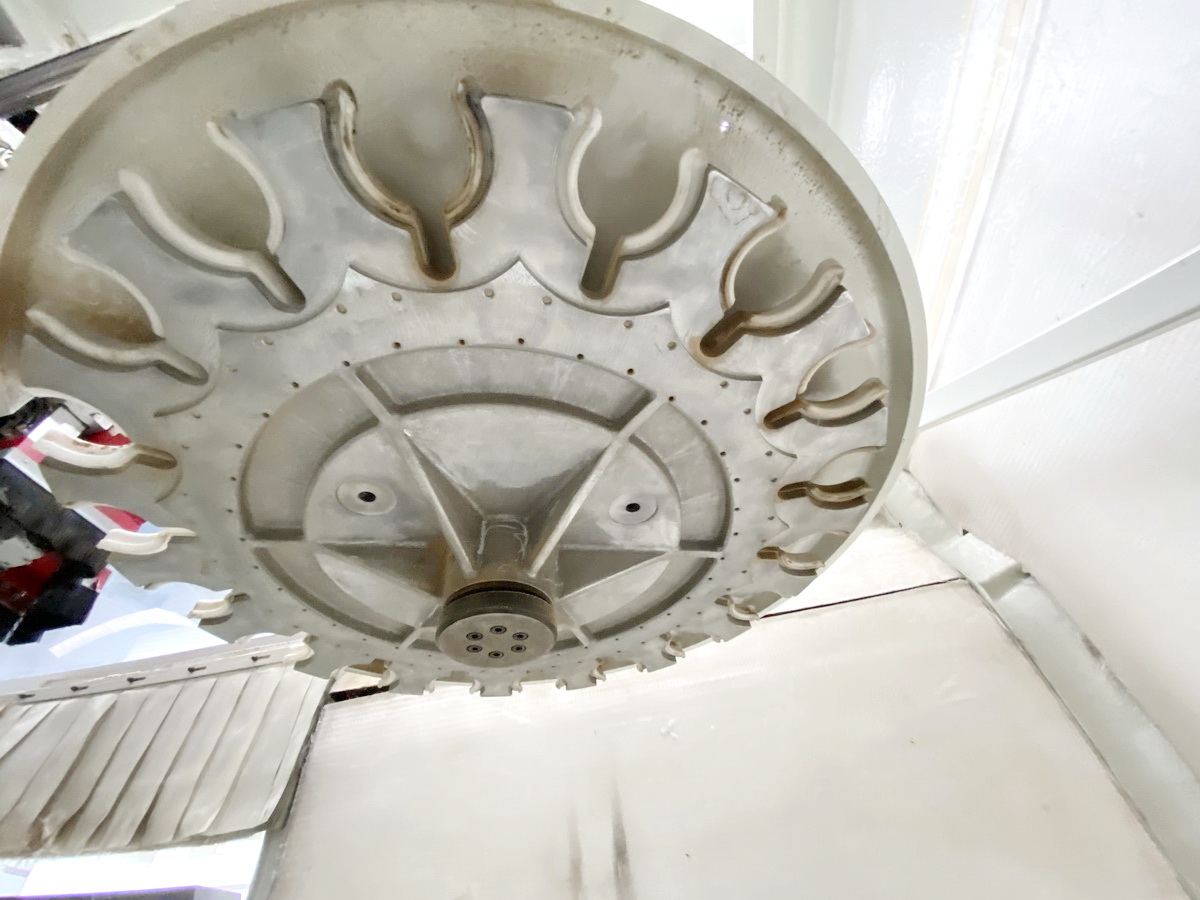

N° 2 Magasins porte-outils: (N° 8 places-positions) + (N° 18 places-positions)
Maxi champ util de travail (X - Y - Z) mm 4300 x mm 1300 (mm 1410) x mm 350
N° 2 Champs de travail - Pompe sous-vide (capacité m3/h) 140

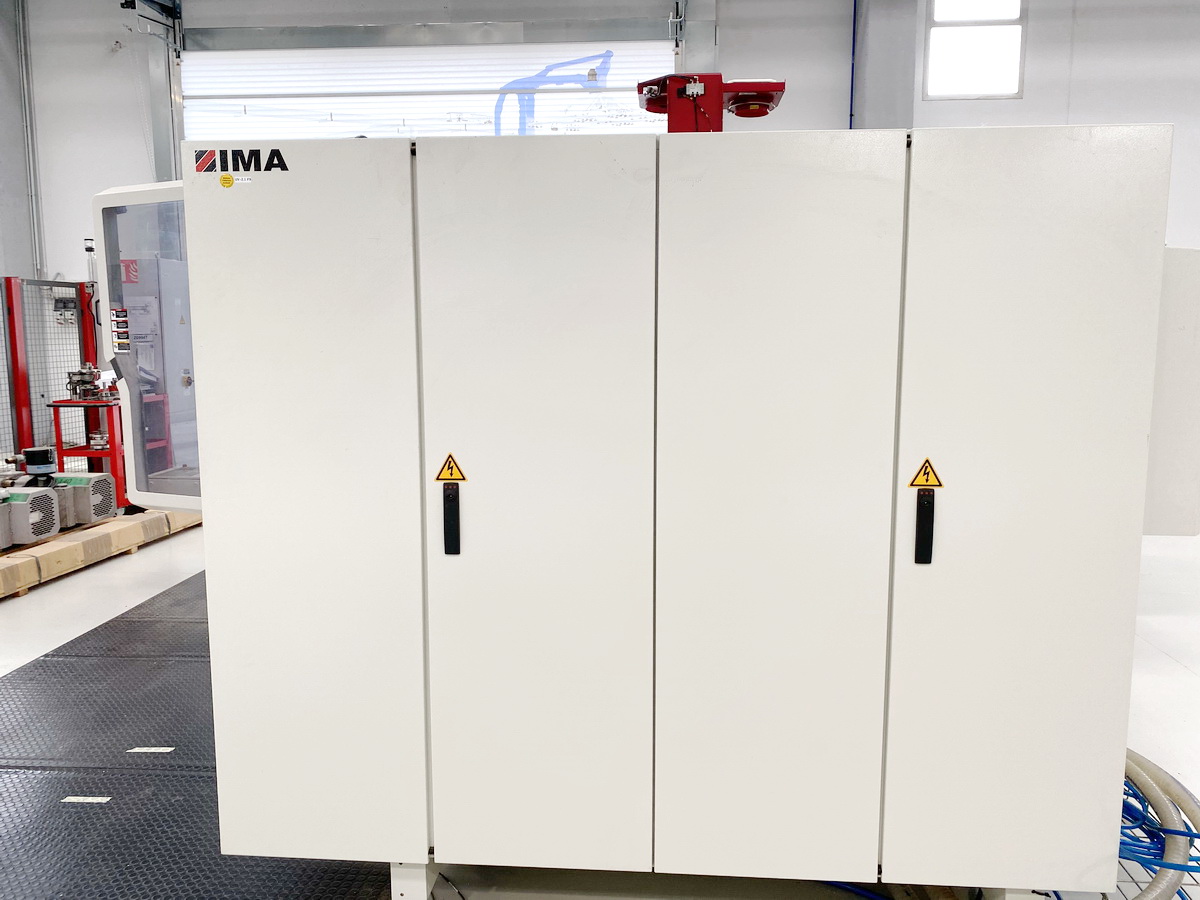

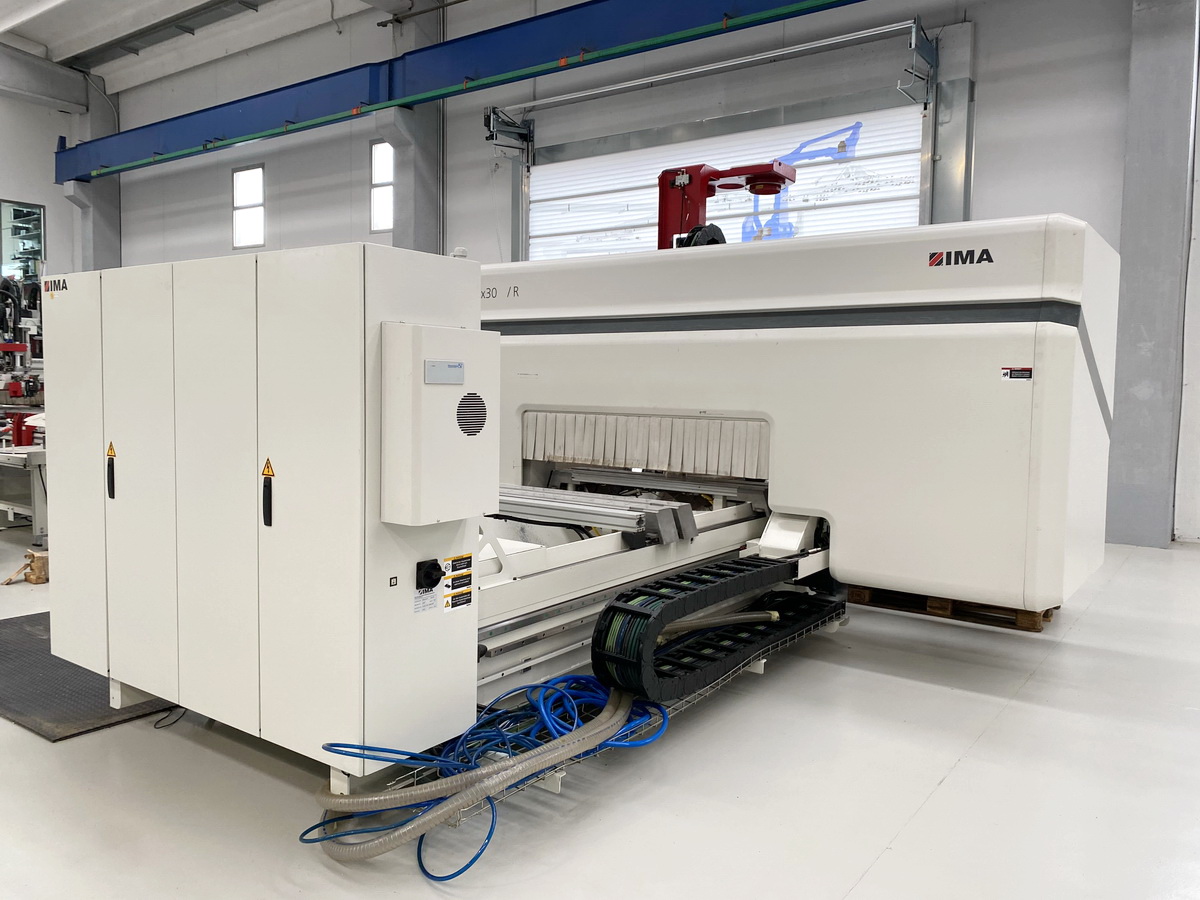

Armoire électrique et tableau de bord separé. Puissance totale installé (Kw) 23
GROUPES DE TRAVAIL (SUPERIEURS):

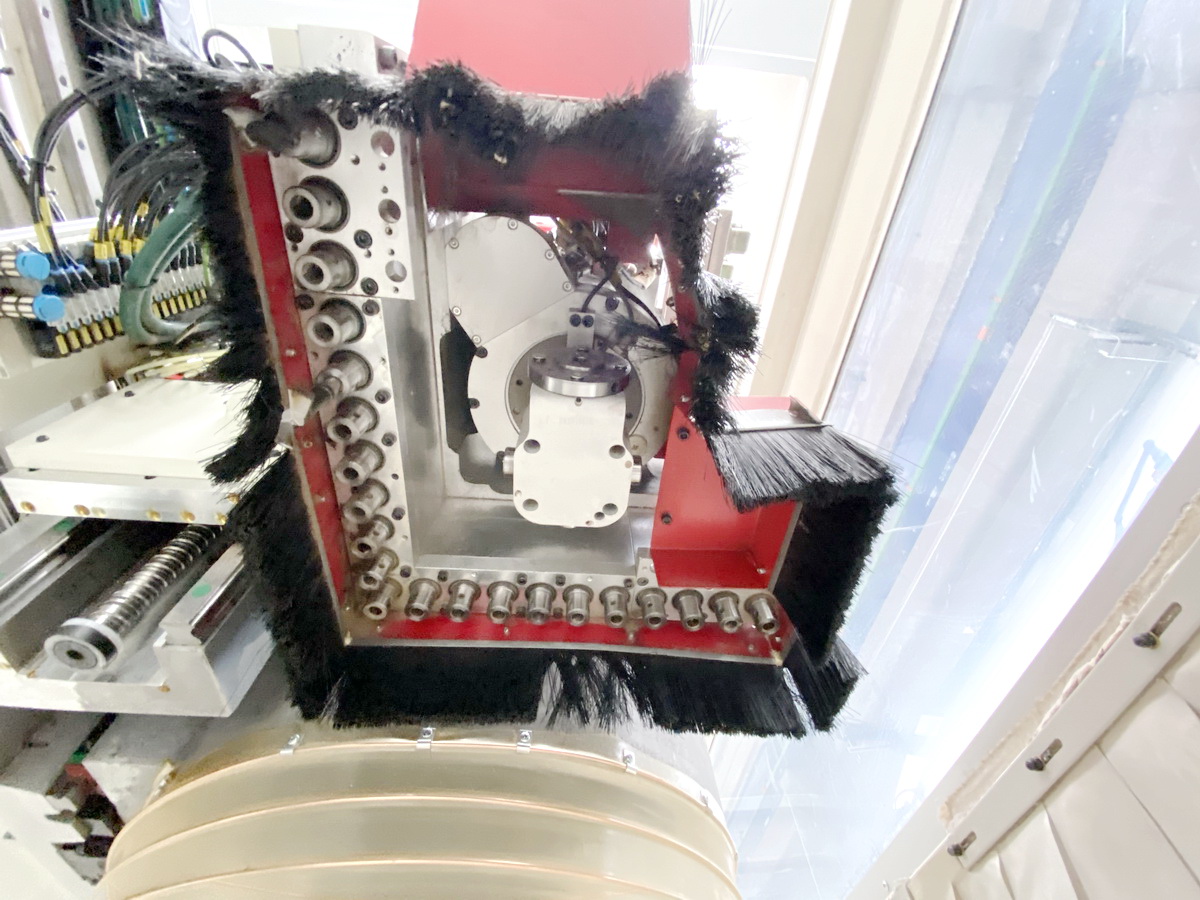

N° 21 Broches à perçer verticales et indépendantes
N° 4 Broches à perçer horizontales et indépendantes
Puissance du moteur de la tete à percer (Kw) Kw 1,2 x 4
Scie Circulaire (rotative 0° -90°) diam. (mm) 125

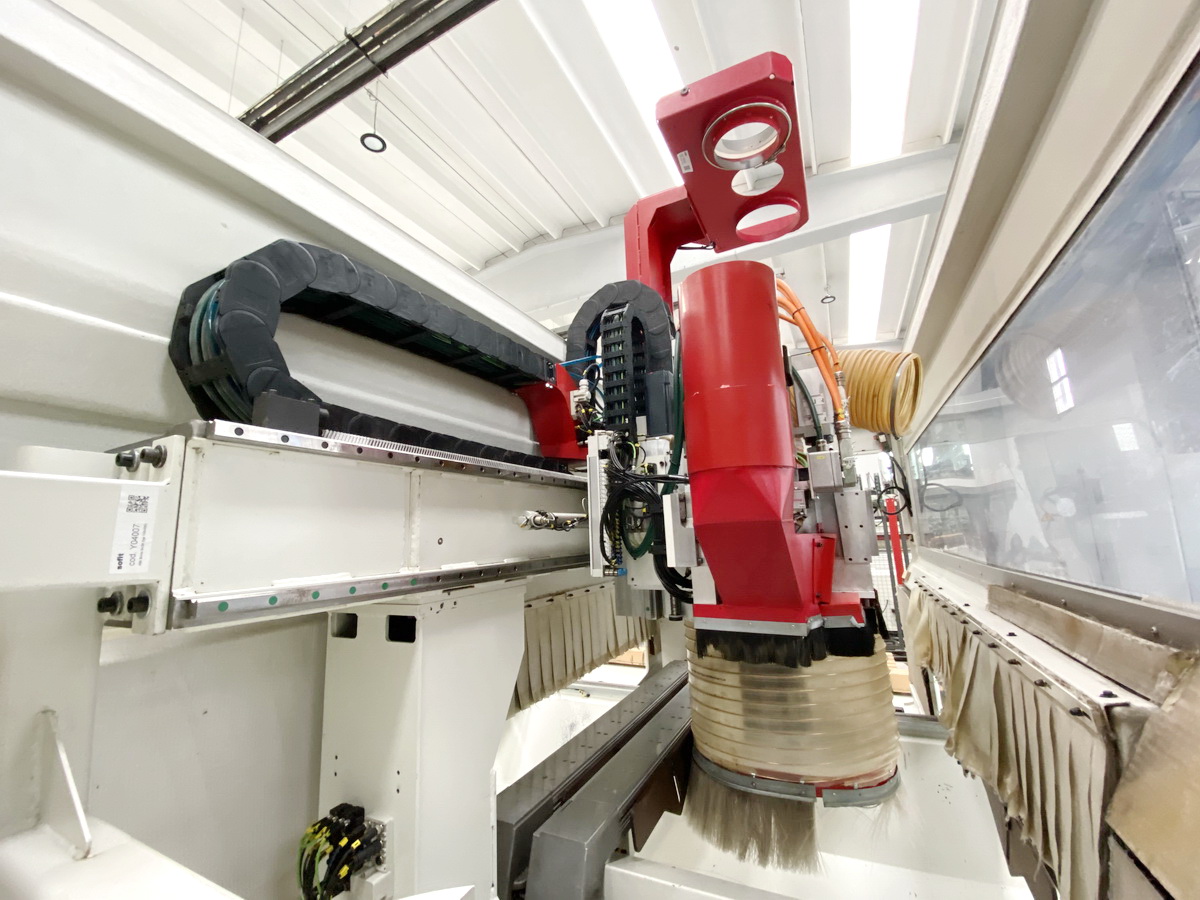

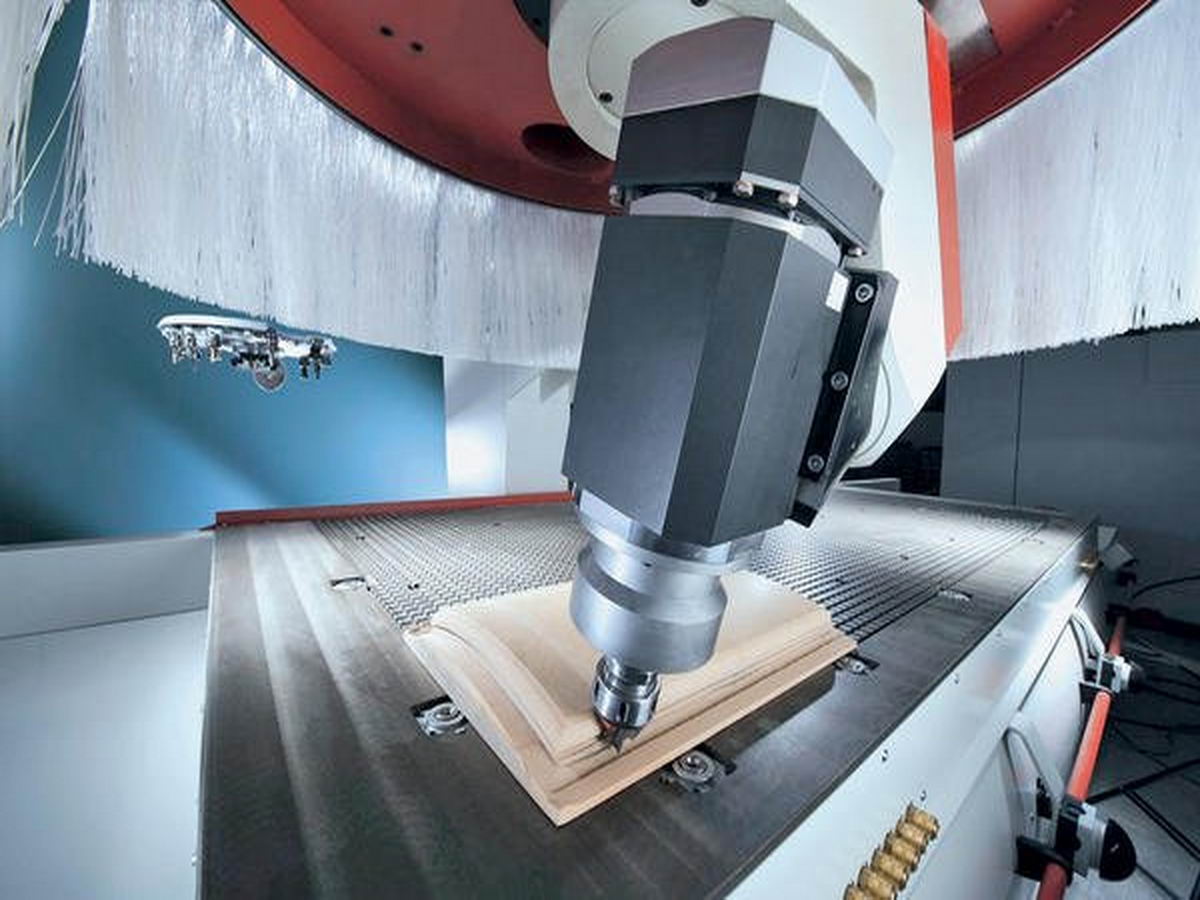

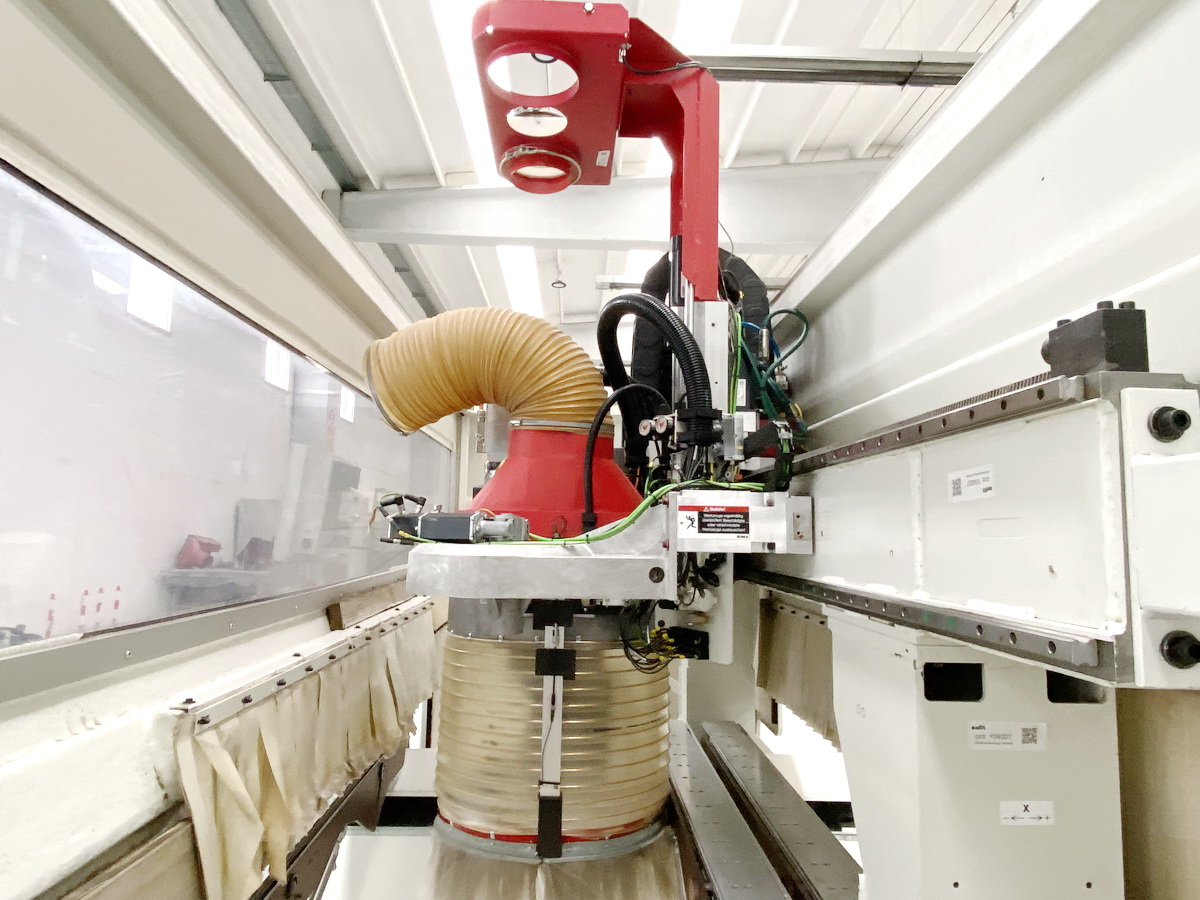

N° 1 Electro-broche verticale ROBOT (HSK F63), Puissance KW 9
Axe Z indépendant avec une course de 650 mm
Axe A disposé / assemblé à un angle de 90° par rapport à l'axe C.
Régime de rotation de l'axe C 420°, régime de rotation de l'axe A 140°
