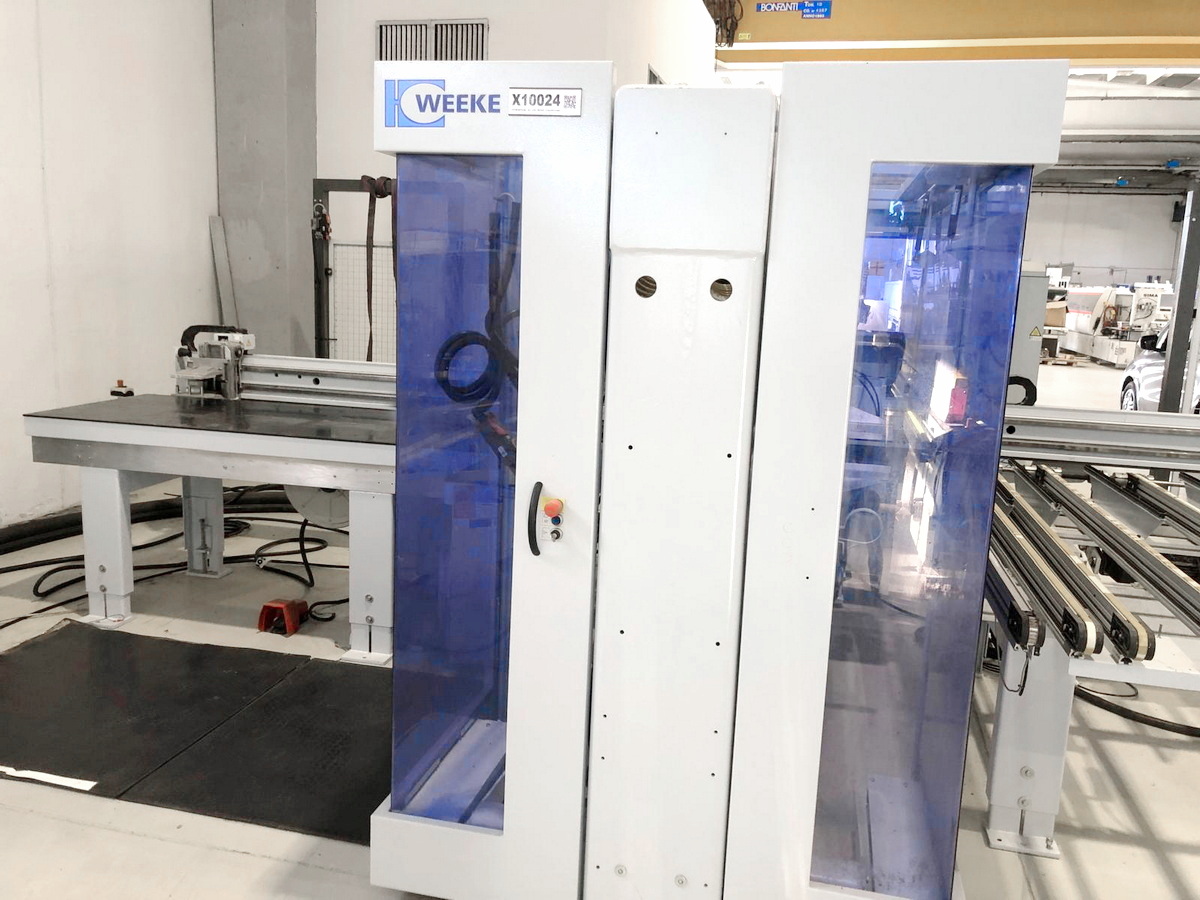

CENTRE D'USINAGE C.N.C.
WEEKE (HOMAG Group)
BHX 500 Optimat
Détails techniques:

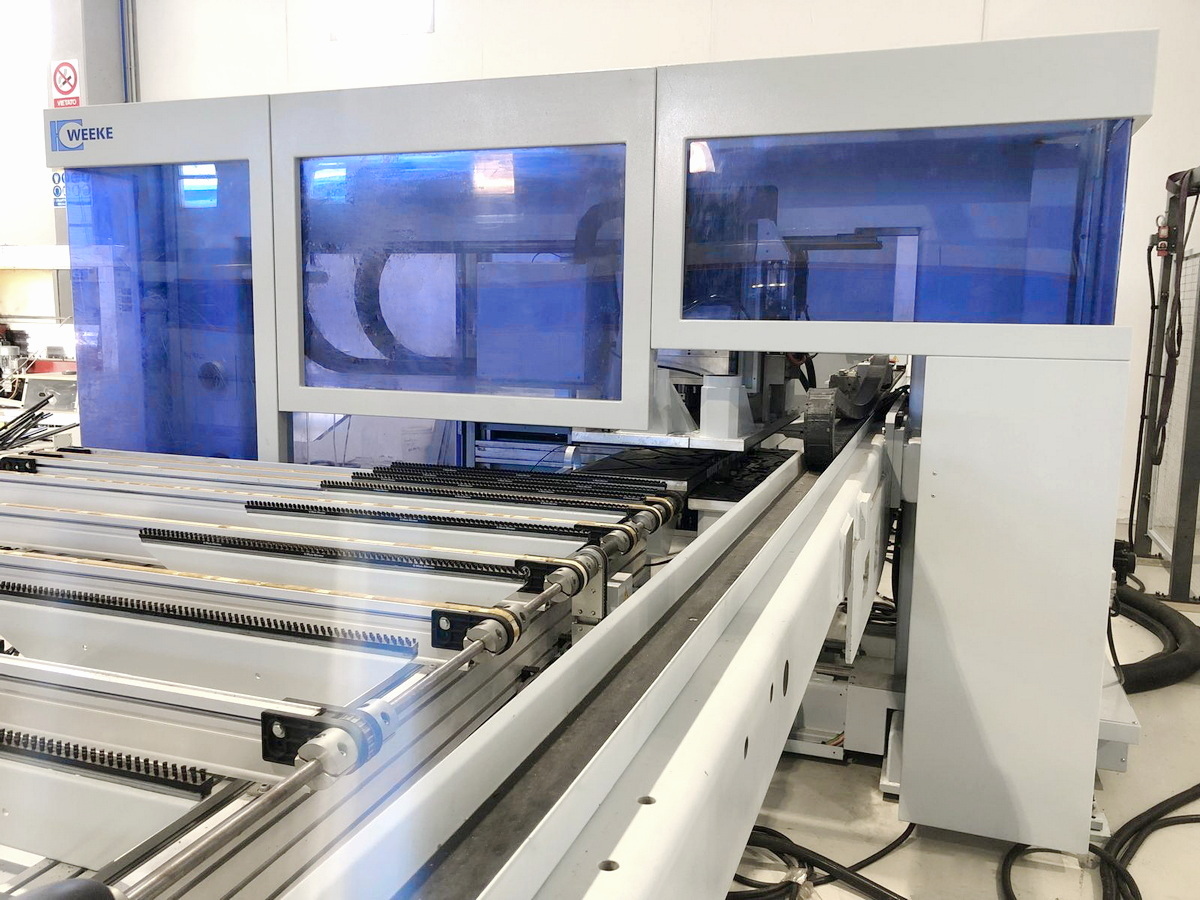

CENTRE D'USINAGE C.N.C."FLEXIBLE" à 3 axes (X-Y-Z)
Panneau mobile, tête de travail statique, Panneau en horizontal

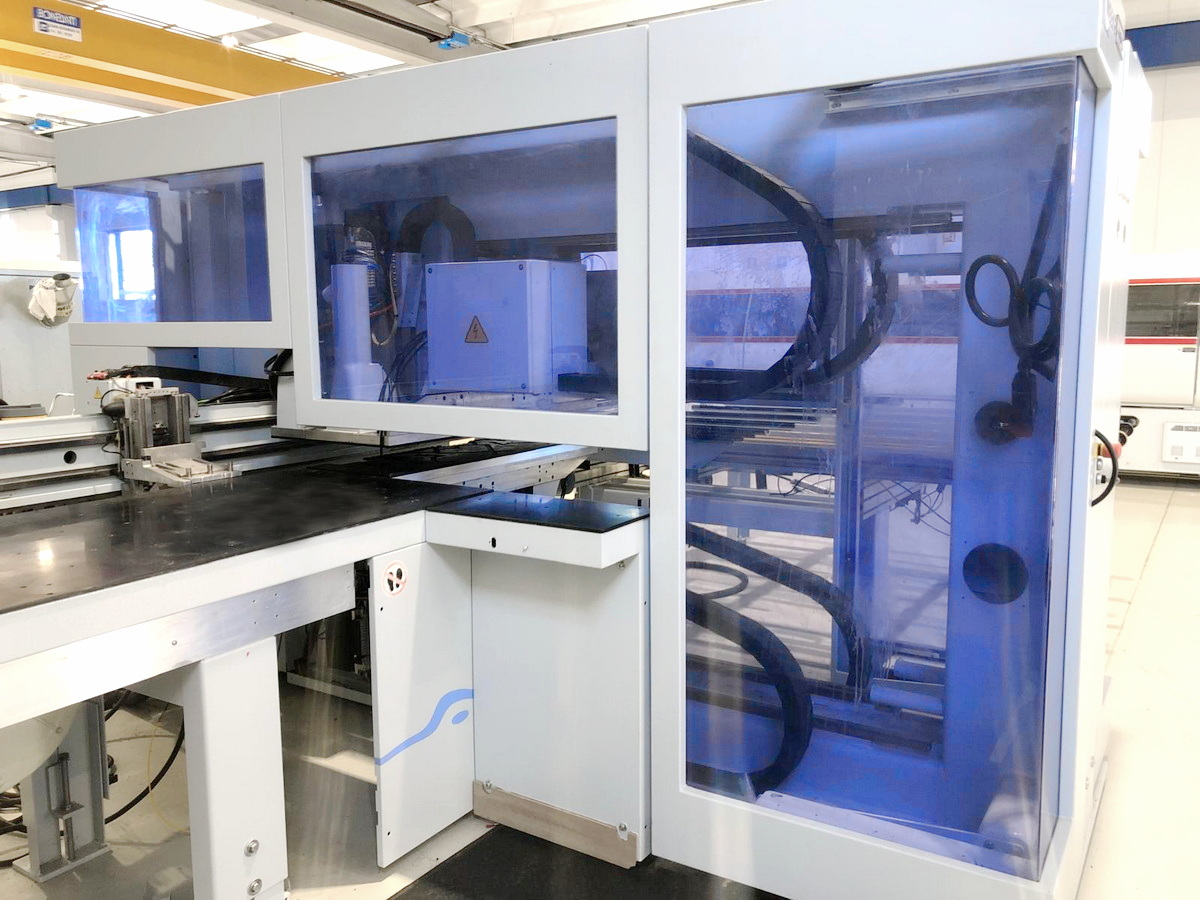

Cabine de protection de la tete de travail

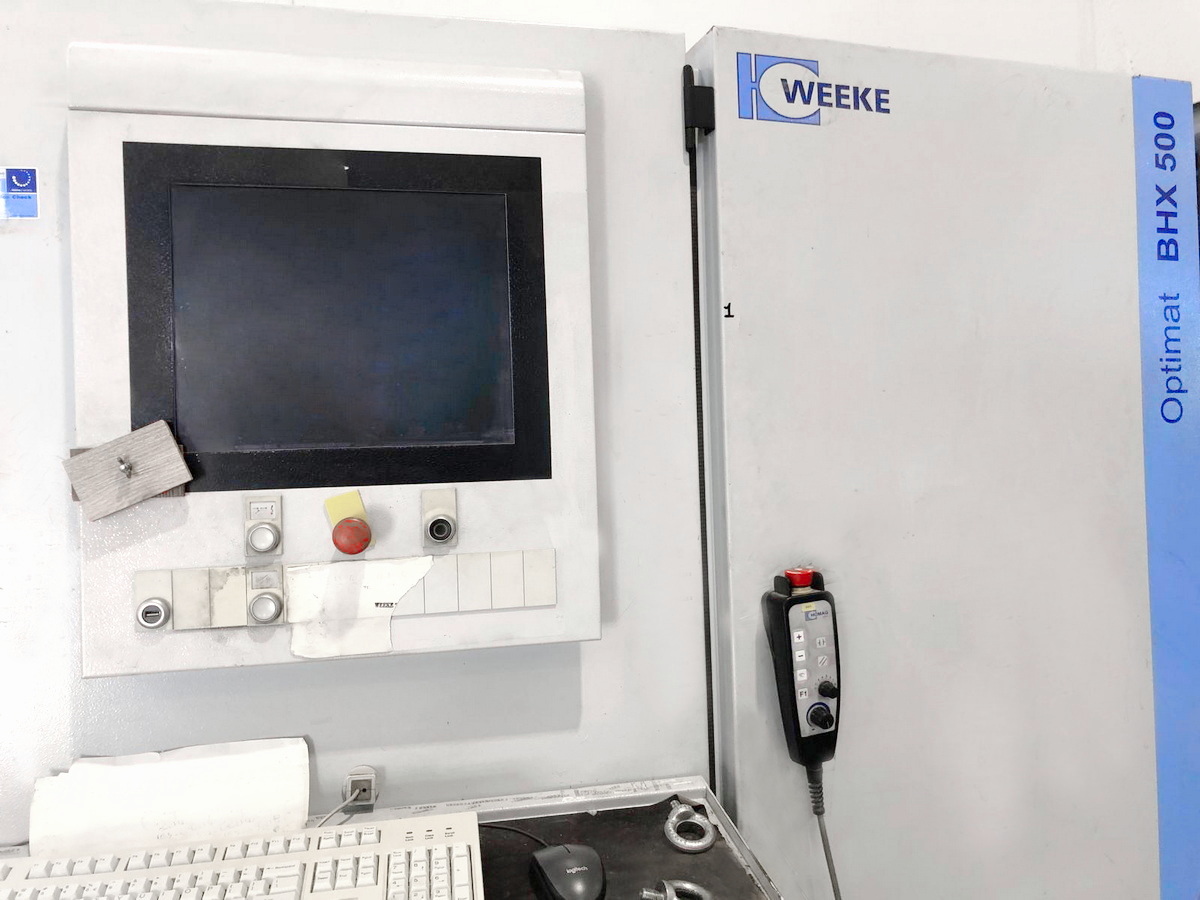

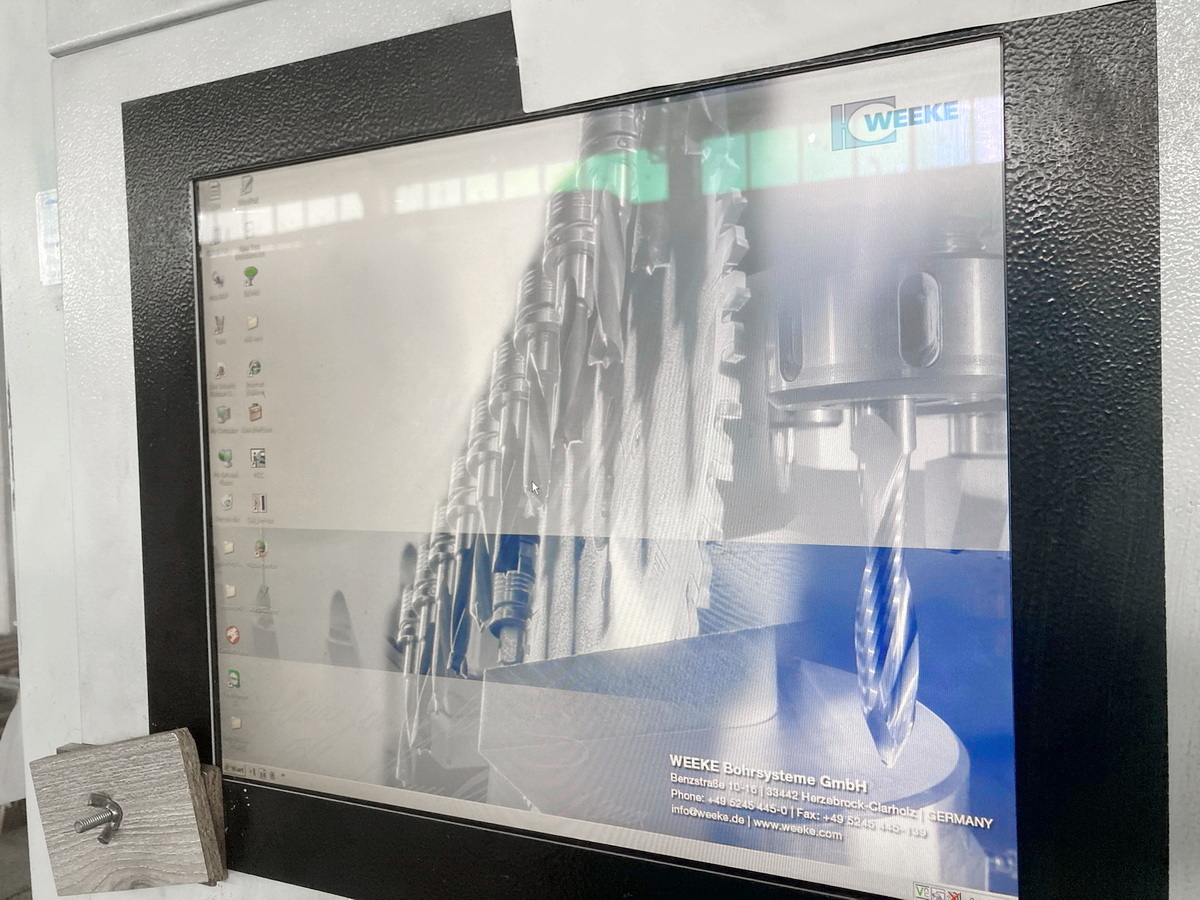

Controle Numérique PC 85 (logiciel WoodWOP)
N° 2 Etaux de fixage panneuax (pour leur introduction dans la zone de travail)

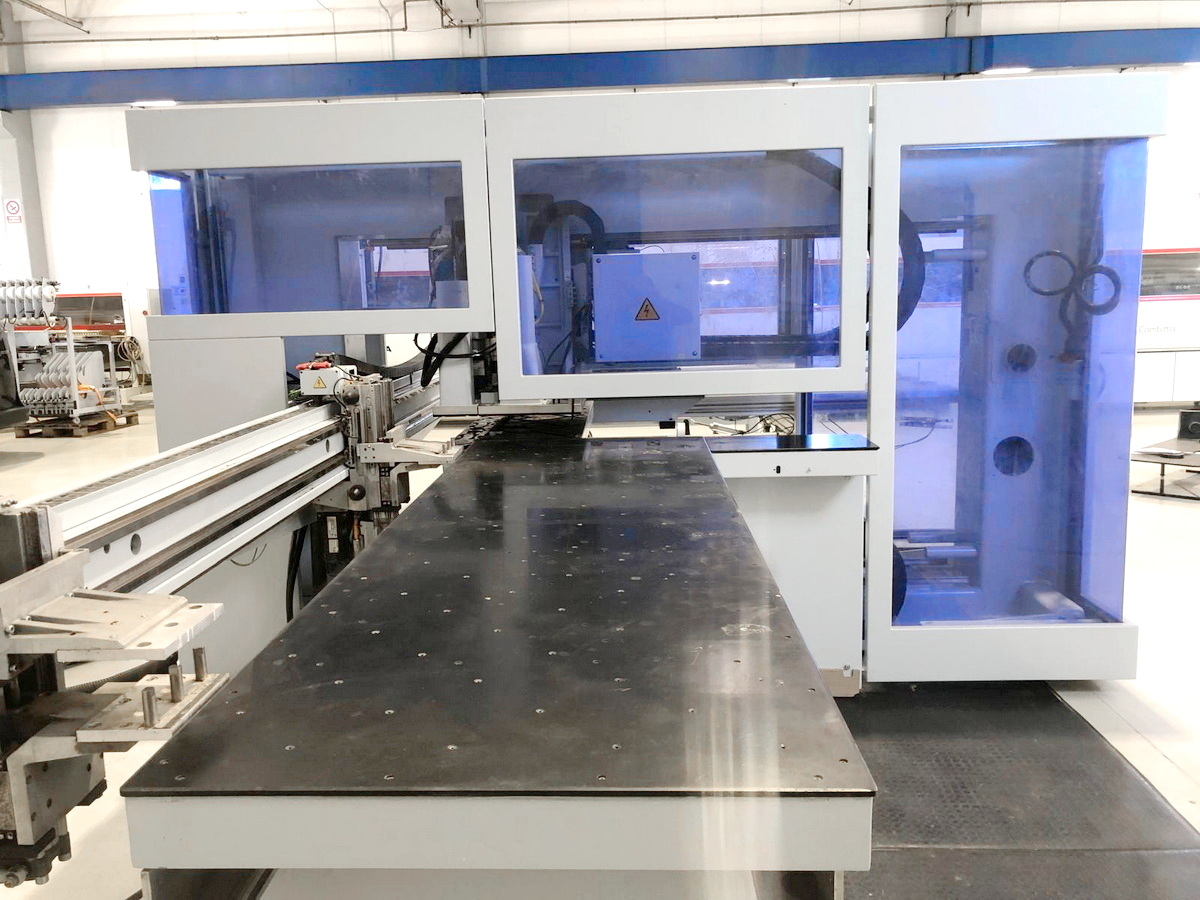

Table de travail à l'entrée (support pour le panneau)

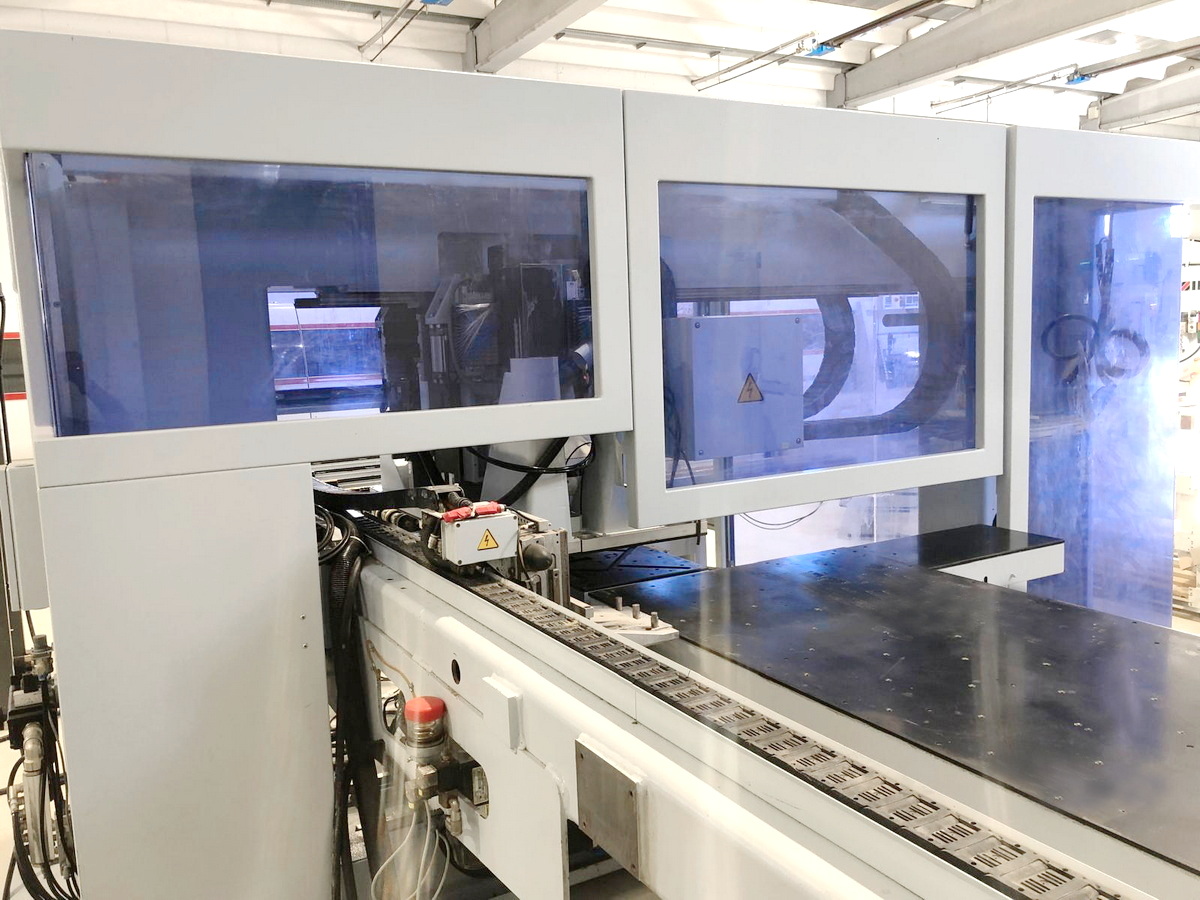

Table à la sortie (avec courroires motorisées)
Dimensions (mini.) pièce à usiner (X - Y - Z) mm 200 x 100 x 8 (2 x 4 mm)
Dimensions (maxi) pièce à usiner (X - Y - Z) mm 3000 x 1000 (option 1300) x 80 (2 x 40 mm)
Deux panneaux usinables simultanément (axe Z)
Armoire électrique et tableau de bord separé. Puissance totale installé (Kw) 20 (ca.)

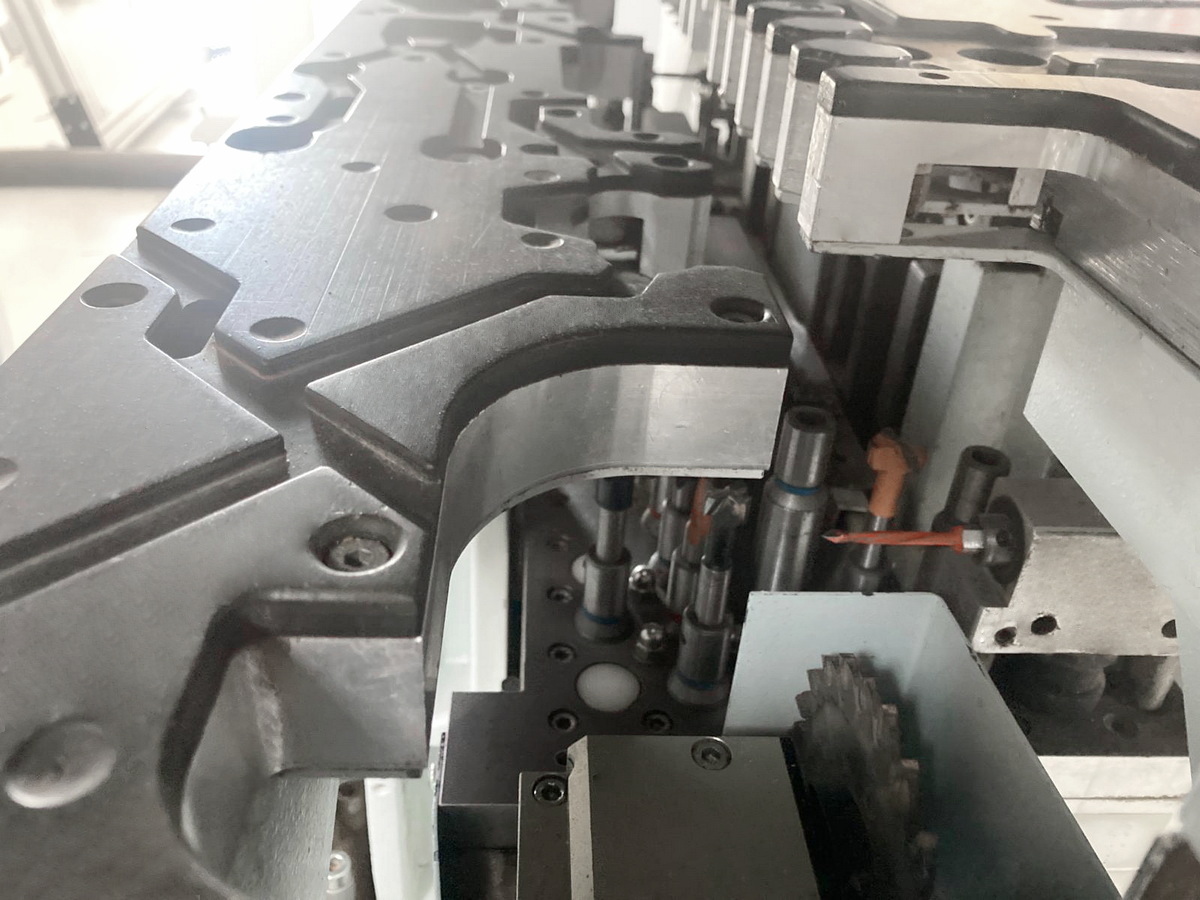

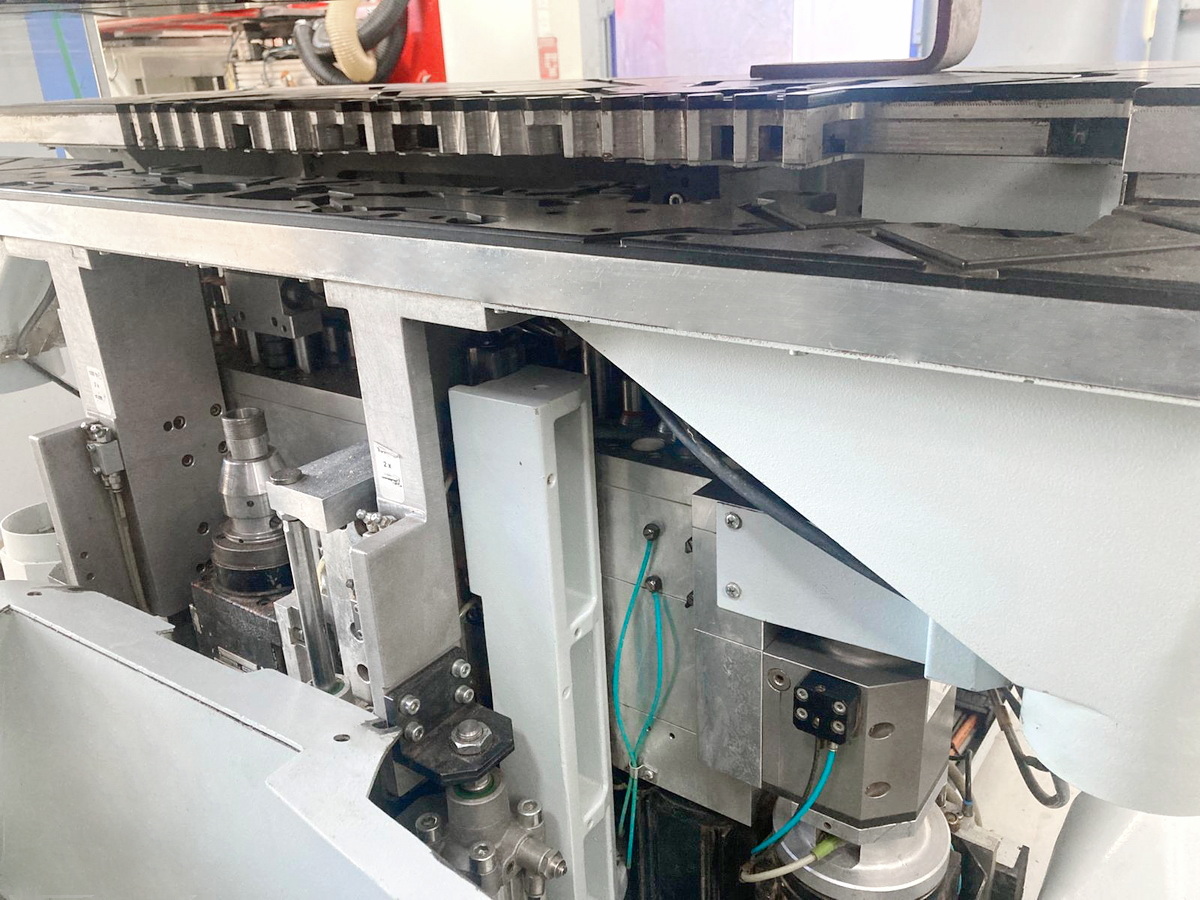

GROUPES DE TRAVAIL INFERIEURES:
N° 1 Electro-broche vertical ETP-25 (puissance Kw 6)
N° 1 Scie circulaire (90° sur axes X-Y) diam. mm 125
N° 32 Broches verticales de perçage (puissance Kw 2,7)
N° 10 Broches horizontales de perçage (8 in X + 2 in Y)
GROUPES DE TRAVAIL SUPERIEURES:
N° 1 Electro-broche vertical ETP-25 (puissance Kw 6)
N° 1 Scie circulaire (90° sur axes X-Y) diam. mm 125
N° 32 Broches verticales de perçage (puissance Kw 2,7)
N° 10 Broches horizontales de perçage (8 in X + 2 in Y)
