CENTRE D'USINAGE C.N.C.
BIESSE
Rover A FT 1531 (nesting)
Détails techniques:
CELLULE "NESTING" avec Centre d'usinage CNC à 3 axes (X-Y-Z + pré-équipement pour l'axe C), composée par :

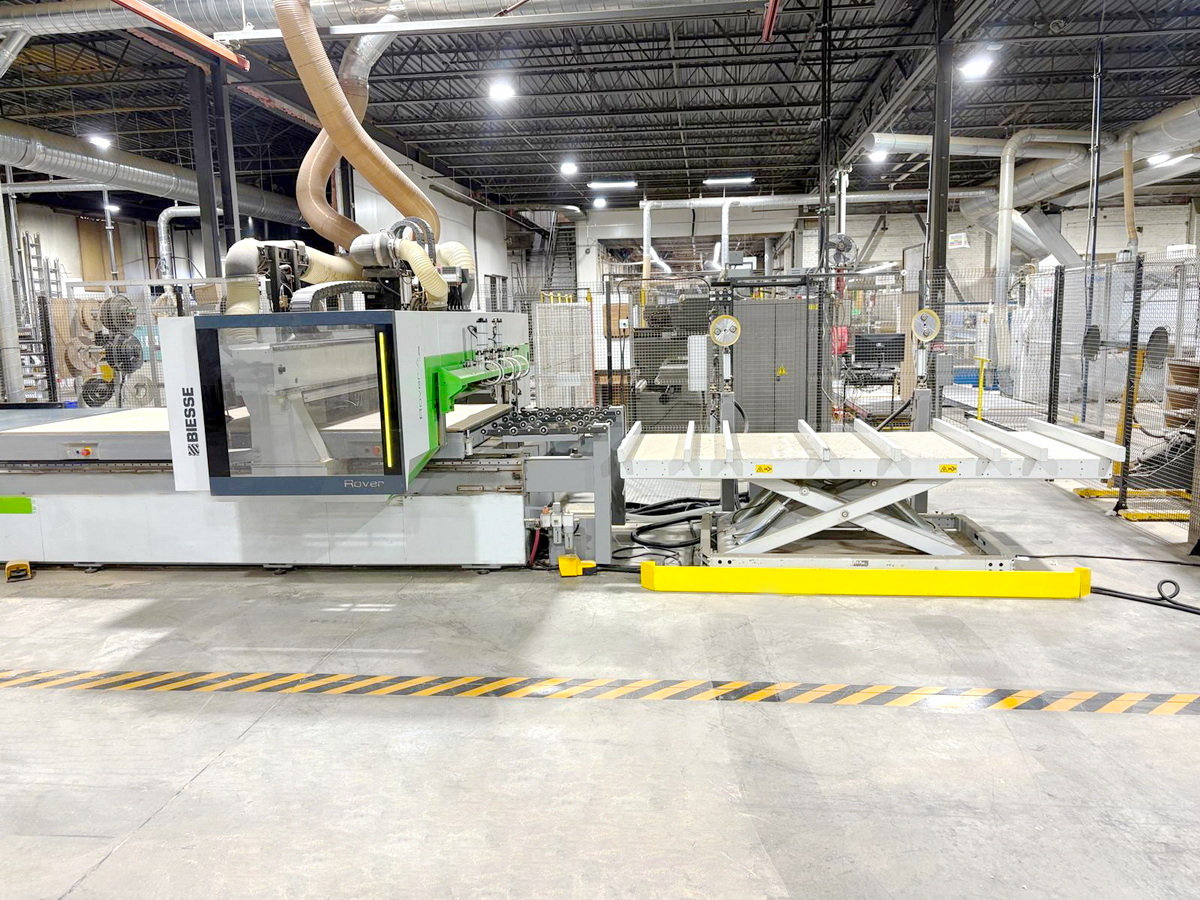

200029A) SYSTÈME DE CHARGEMENT AUTOMATIQUE (type A 1563) également pour panneaux minces, avec table à ciseaux, bras mobile (NC positioning Sweeping Arm) avec ventouses sous-vide
200029B) CNC "nesting" 3-axes (table plaine) "BIESSE" Mod. Rover A - FT 1531
Machine à portail mobile (axe X)

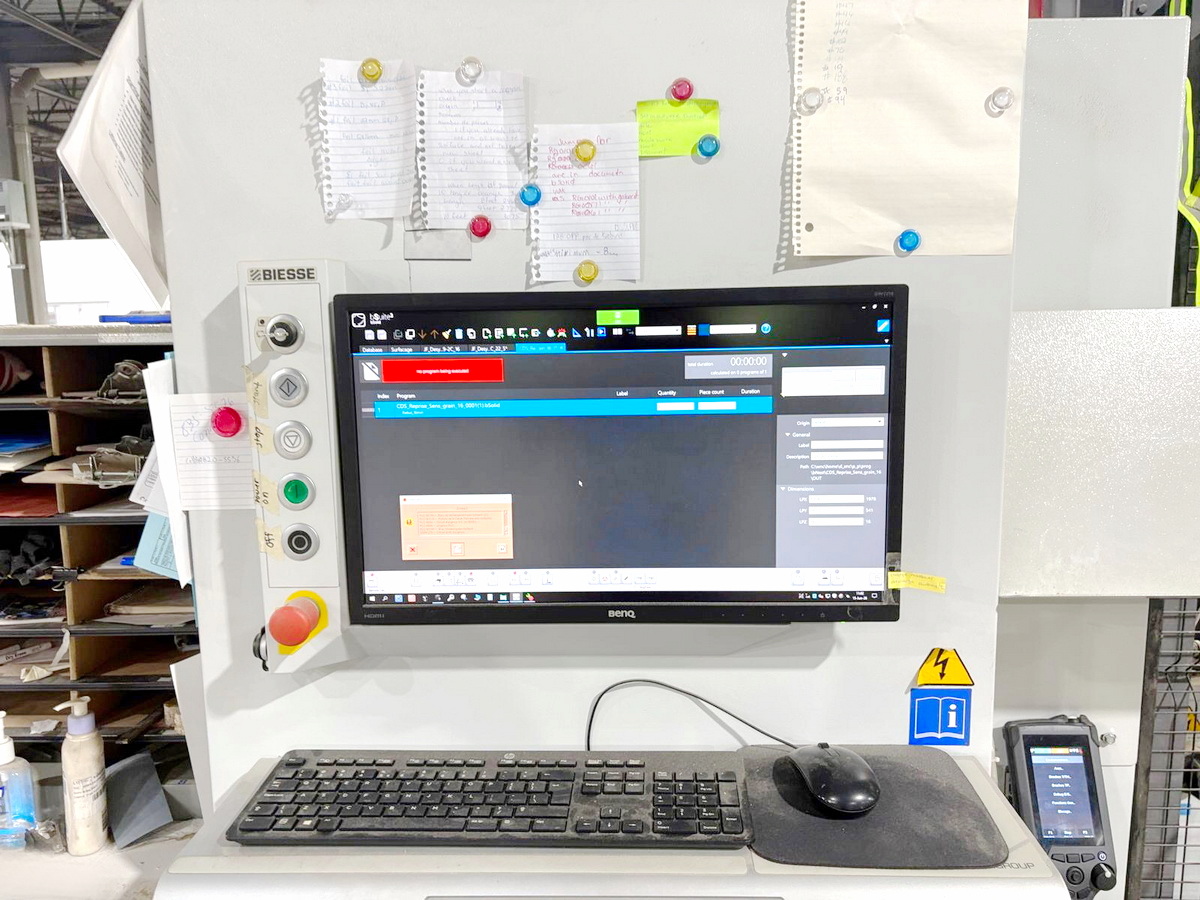

Commande Numérique (WRT) avec Logiciel bSolid (3D CAD-CAM) + bNest (SOPHIA - IoT Connection)
Cabine de protection de la tete de travail Bumper et Table plaine de travail FT
Changeur automatique d'outils avec 2 Magasins porte-outils
1èr Magasin à 16 places (sur axe X) et 2em à revolver et 8 places (seu axe Y)
Maxi. champ util de travail (X - Y - Z) mm 3100 x 1560 x 170
N° 8 Champs de travail (Multizone) - N° 3 Pompes sous-vide (capacité 250 m3/h chaqu'une)
Armoire électrique et tableau de bord separé - Puissance Totale installée (Kw) 31,21
GROUPES DE TRAVAIL (SUPERIEURS):
N° 14 Broches à perçer verticales et indépendantes (7 en X + 7 en Y)
N° 4 Broches à perçer horizontales et indépendantes (2 en X + 2 en Y)
Puissance du moteur de la tete à percer BH 18 (Kw) 3 ca
N° 1 Electro-broche verticale HSK F63, puissance (Kw) 13,2

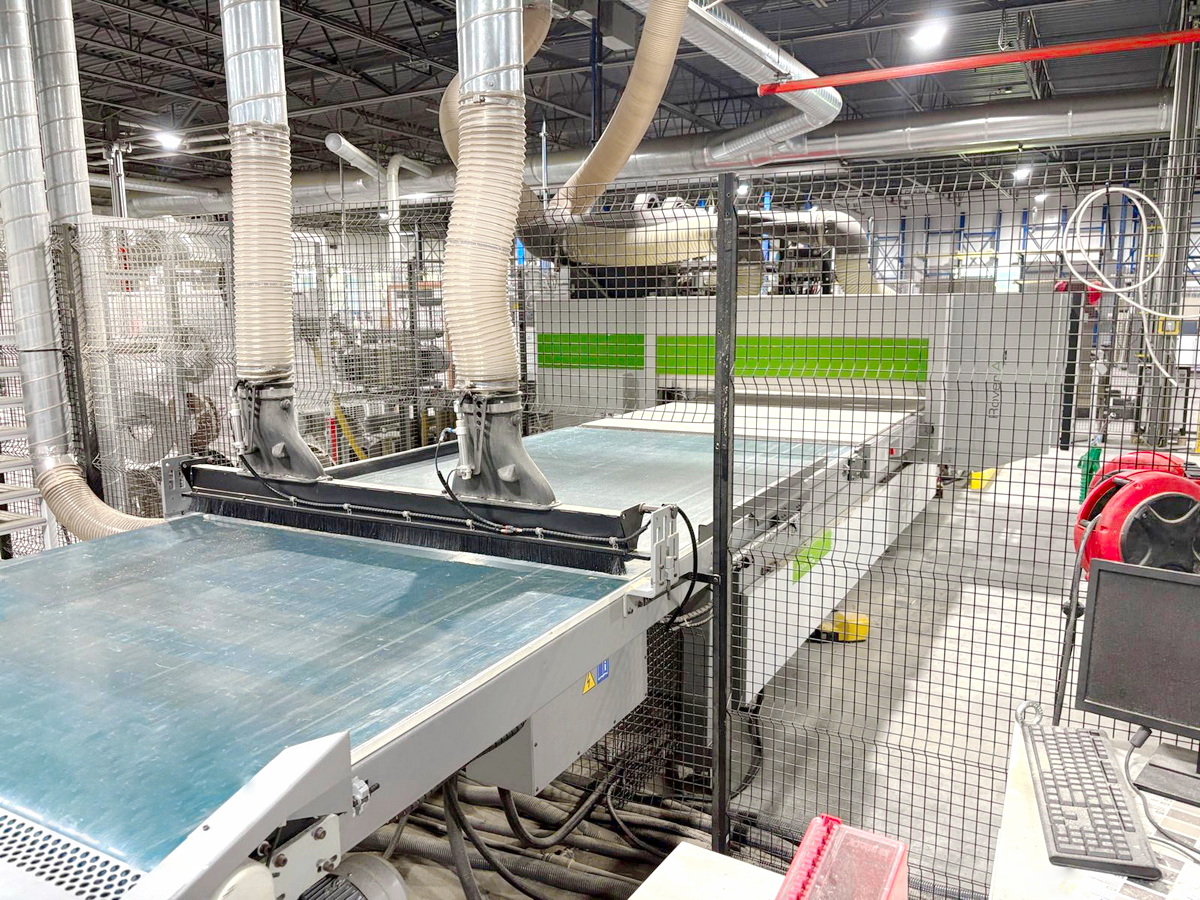

200029C) SYSTÈME DE SORTIE AUTOMATIQUE (type 1531) avec tapis motorisé (longueur mm 3740)
