CENTRE D'USINAGE C.N.C.
BIESSE
Skipper 100 L
Détails techniques:

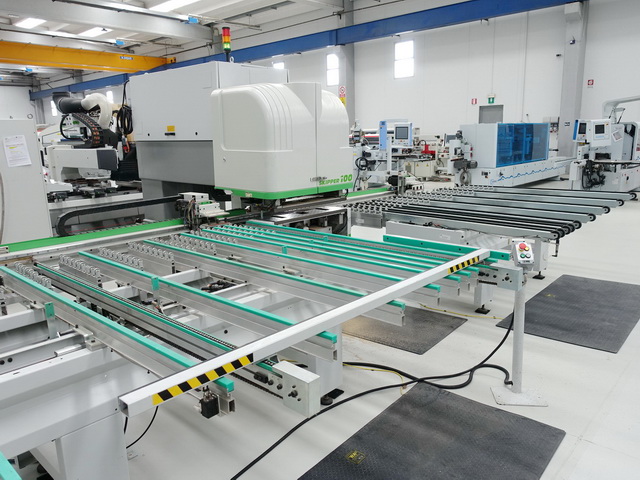

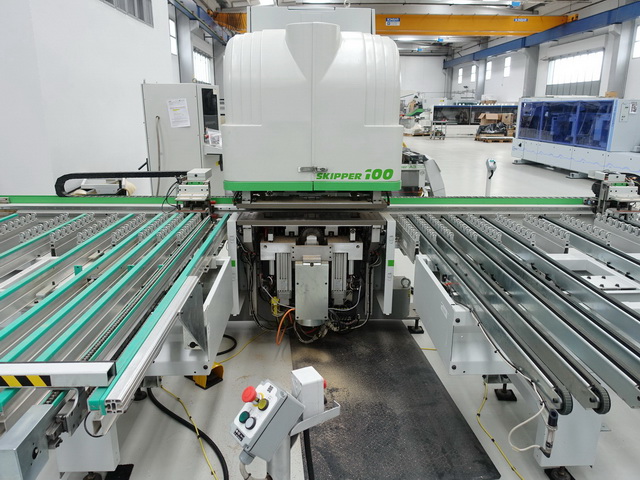

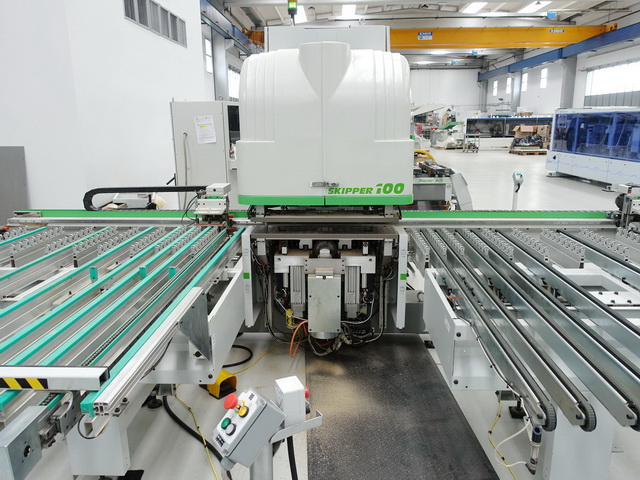

CENTRE D'USINAGE C.N.C. à 3 axes (X-Y-Z) - Machine à "col-de-cigne"
Panneau mobile, tête de travail statique - Panneau en horizontal

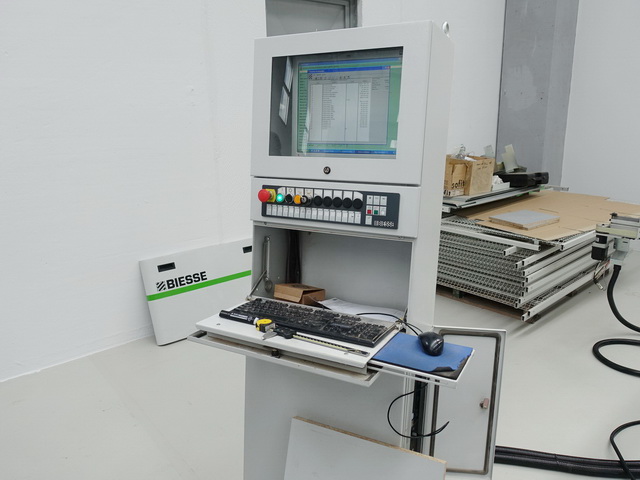

Control Numérique avec Logiciel Biesse Works
Cabine de protection de la tete de travail - Tapis fronteaux d’emergence
N° 1 Table de travail à l'entrée (support pour le panneau)
N° 2 Etaux de fifififixage panneuax (pour leur introduction dans la zone de travail)
N° 1 Table à la sortie (avec courroires motorisées)
Dimensions (mini.) de la pièce à usiner (X - Y - Z) mm 200 x 70 x 8
Dimensions (mini.) de la pièce à usiner (X - Y - Z) mm 3000 x 1000 x 60 (pour longueur supérieures à mm 2000, épaisseur mini est mm 13)
Puissance totale installée (Kw) 20
GROUPES DE TRAVAIL INFERIEURES:

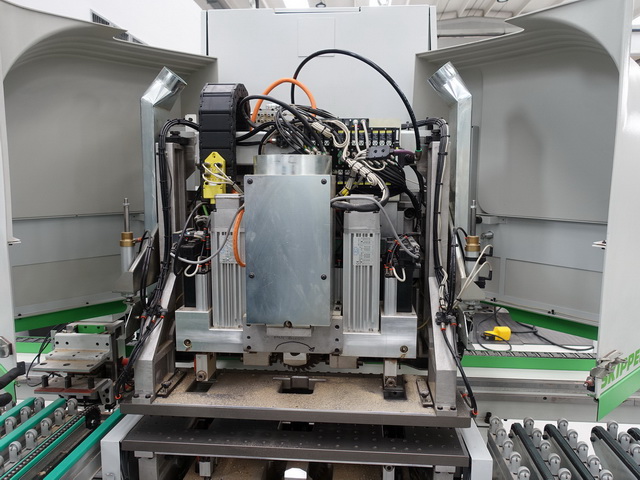

- N. 1 Electro-broche vertical HSK D-50 (puissance CV 4.8) avec Inverter

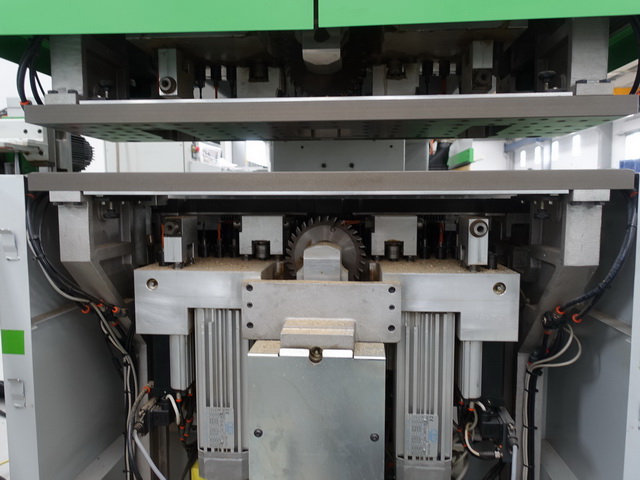

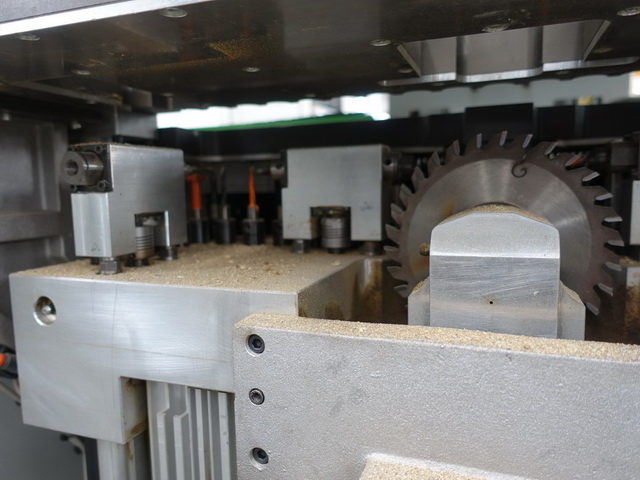

- N. 1 Unité Scie circulaire (sur axe X) diam. mm 150, puissance CV 2,3 avec Inverter

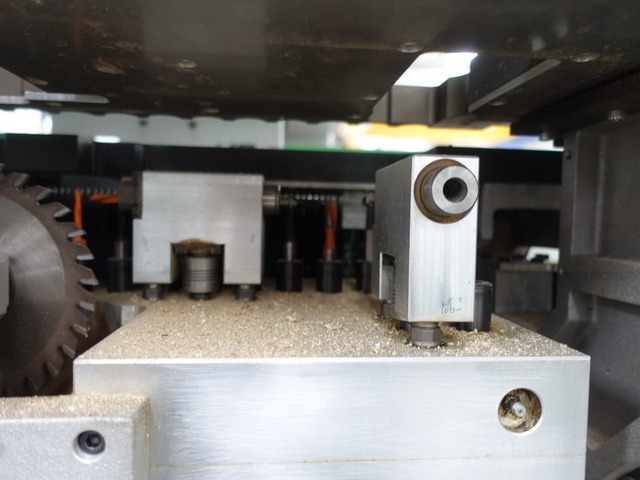

- N. 29 Broches verticales de perçage
- N. 10 Broches horizontales de perçage (8 su axe X + 2 su axe Y)
GROUPES DE TRAVAIL SUPERIEURES:
- N. 1 Electro-broche vertical HSK D-50 (puissance CV 4.8) avec Inverter
- N. 1 Unité Scie circulaire (sur axe X) diam. mm 150, puissance CV 2,3 avec Inverter
- N. 29 Broches verticales de perçage
- N. 10 Broches horizontales de perçage (8 su axe X + 2 su axe Y)
