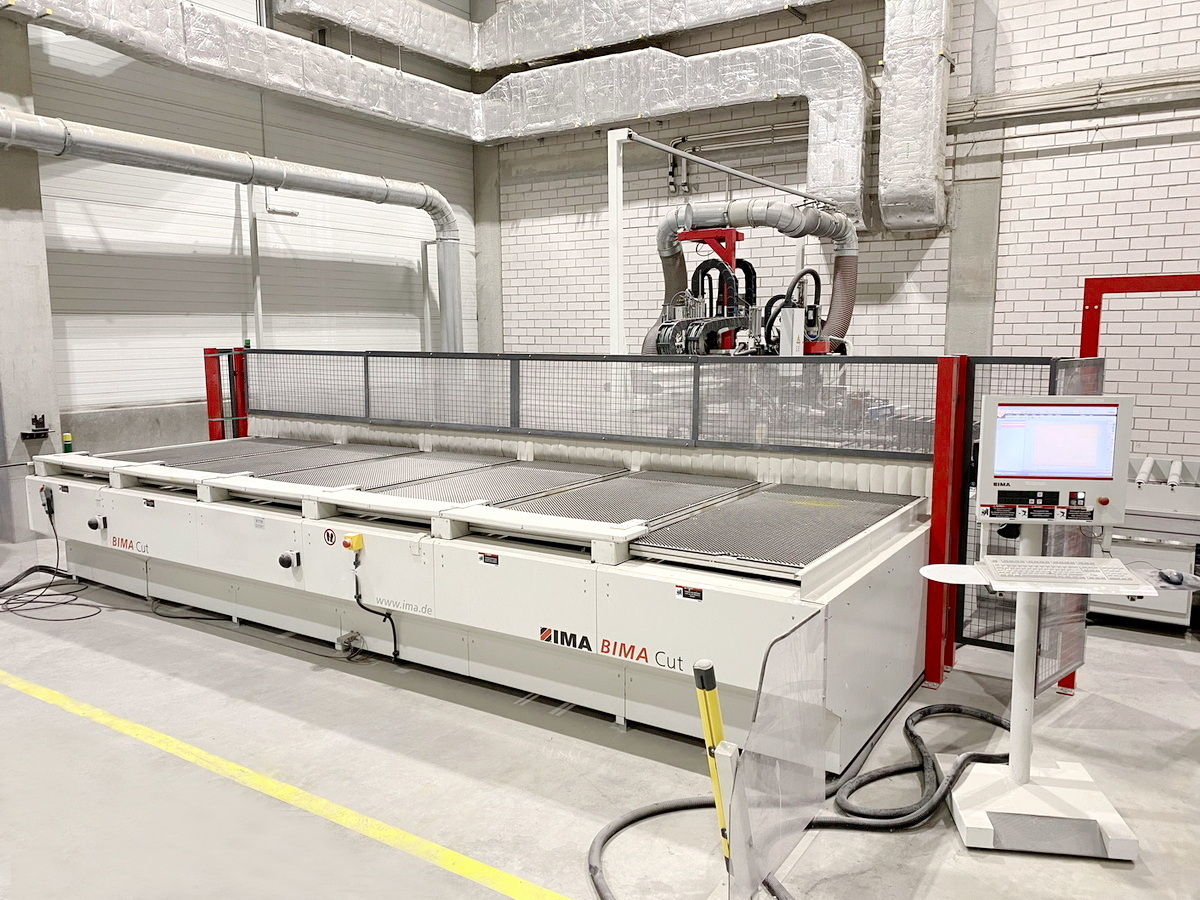

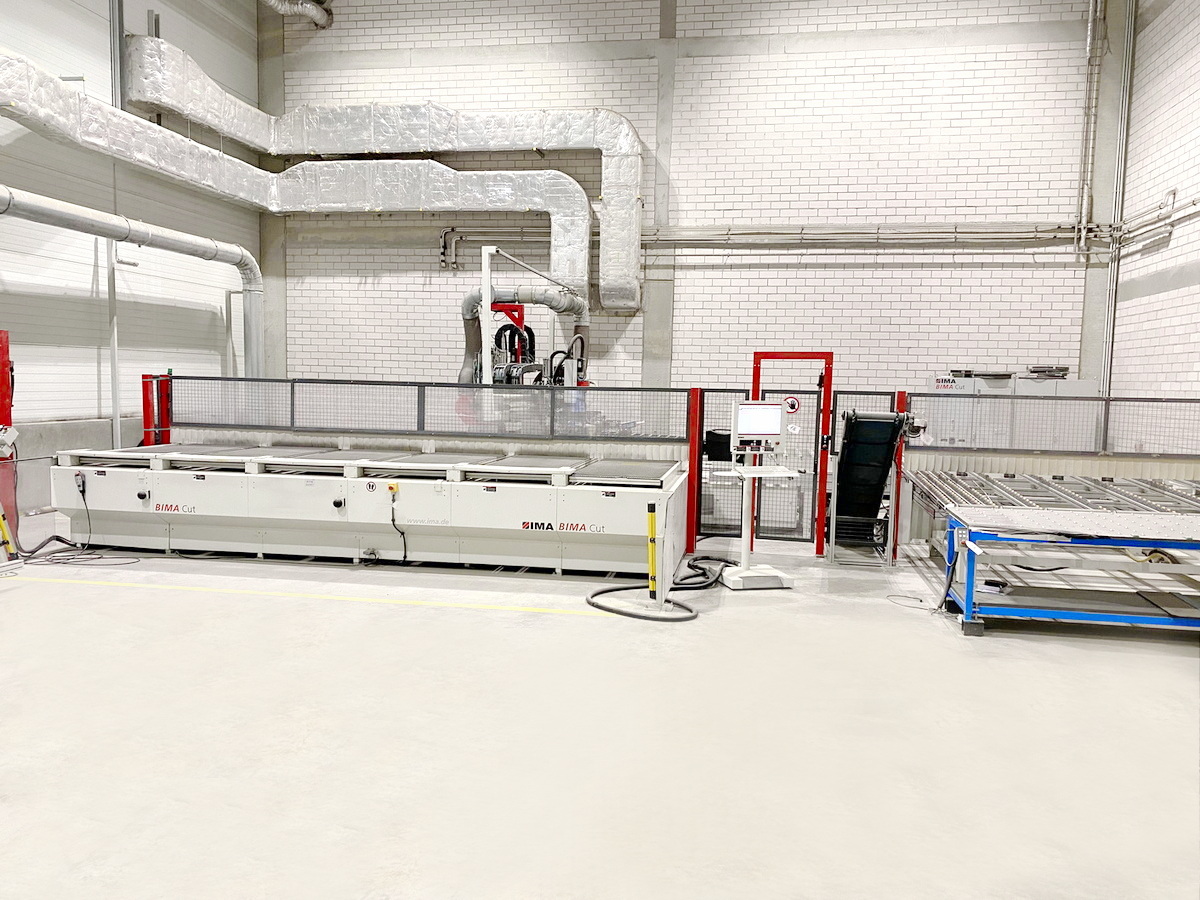

CENTRE D'USINAGE C.N.C. (DEFONCEUSE AVEC PLAQUAGE des CHANTS)
IMA
Bima Cut 145 / 630
Détails techniques:
CENTRE d'Usinage 4 axes (X-Y-Z-C) pour déphonçage, perçage, coupage et plaquage des chants

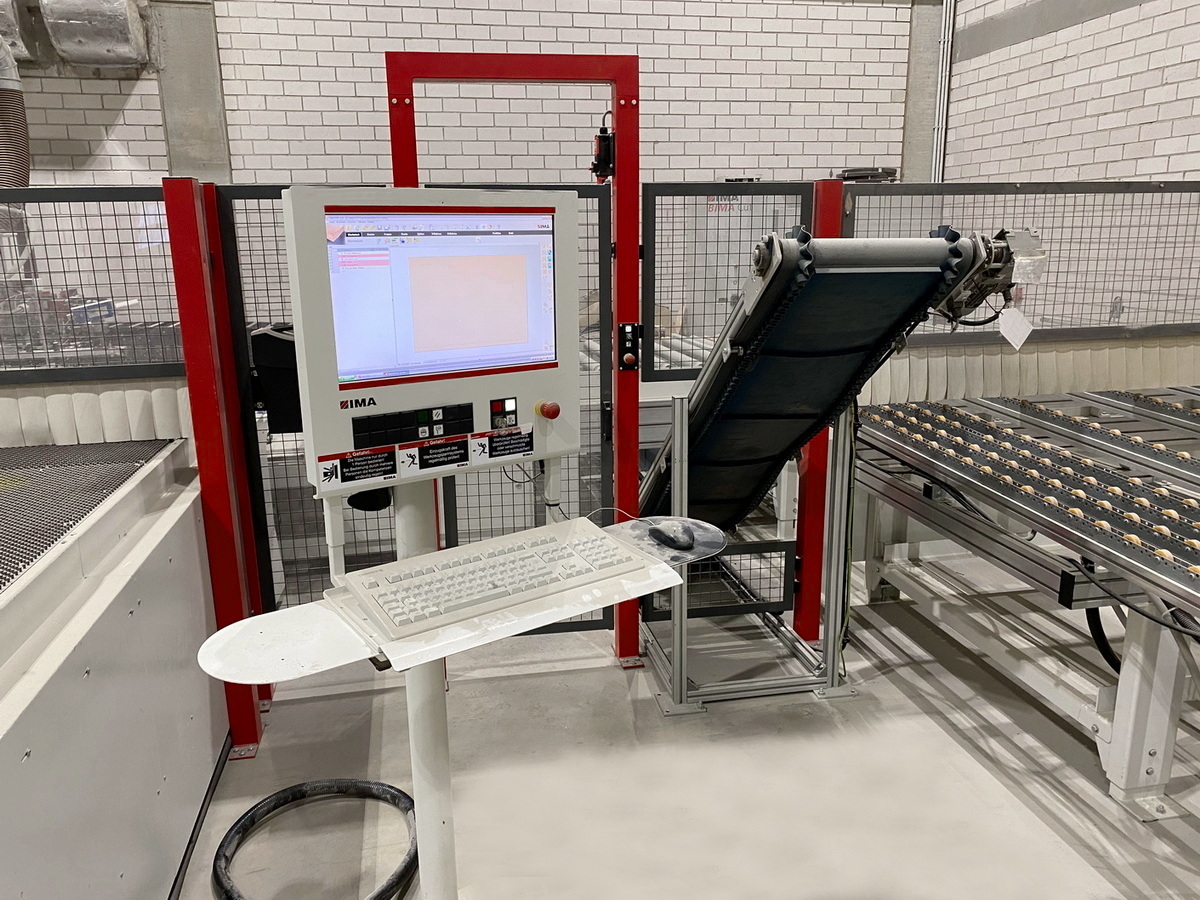

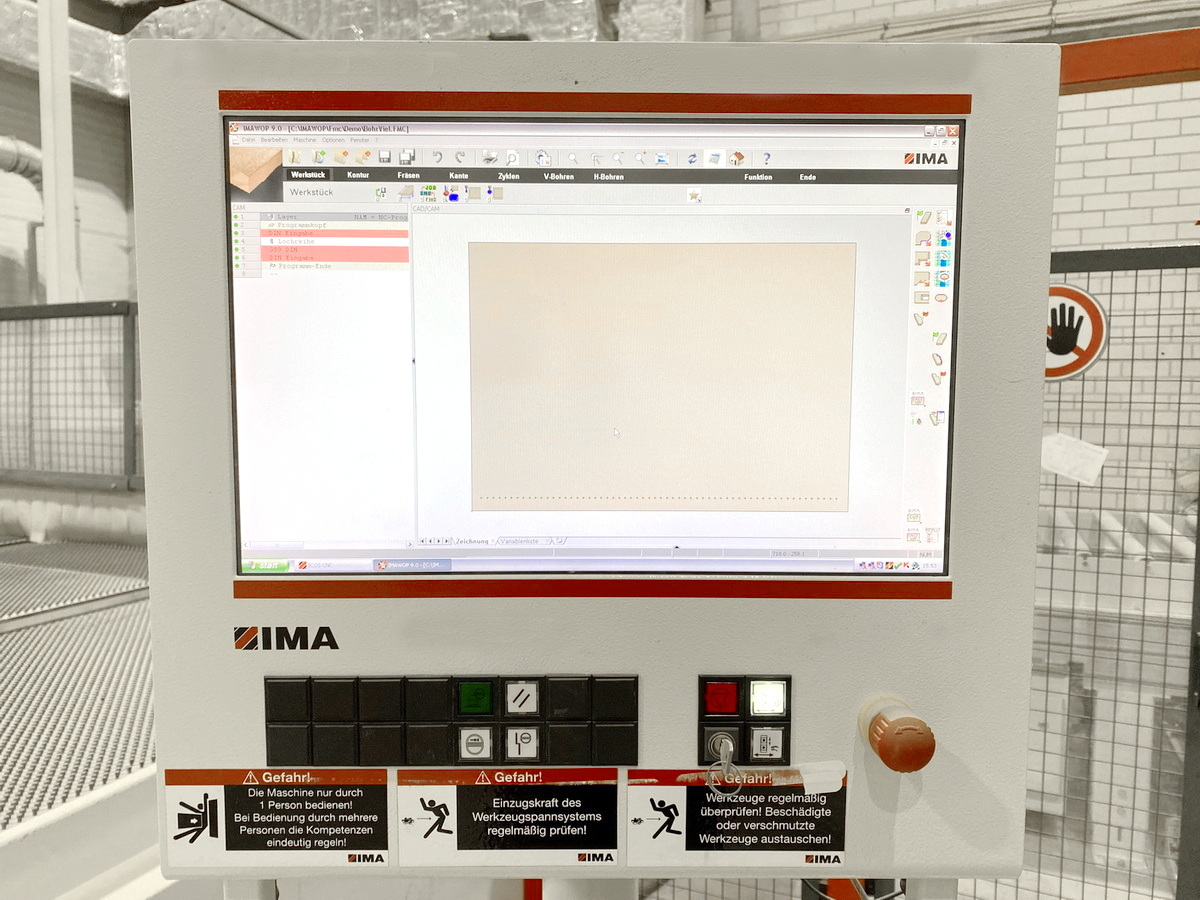

Machine à "col-de-cigne", Control Numérique ICOS-Open. Logiciel IMAWOP + IMAwinCAD

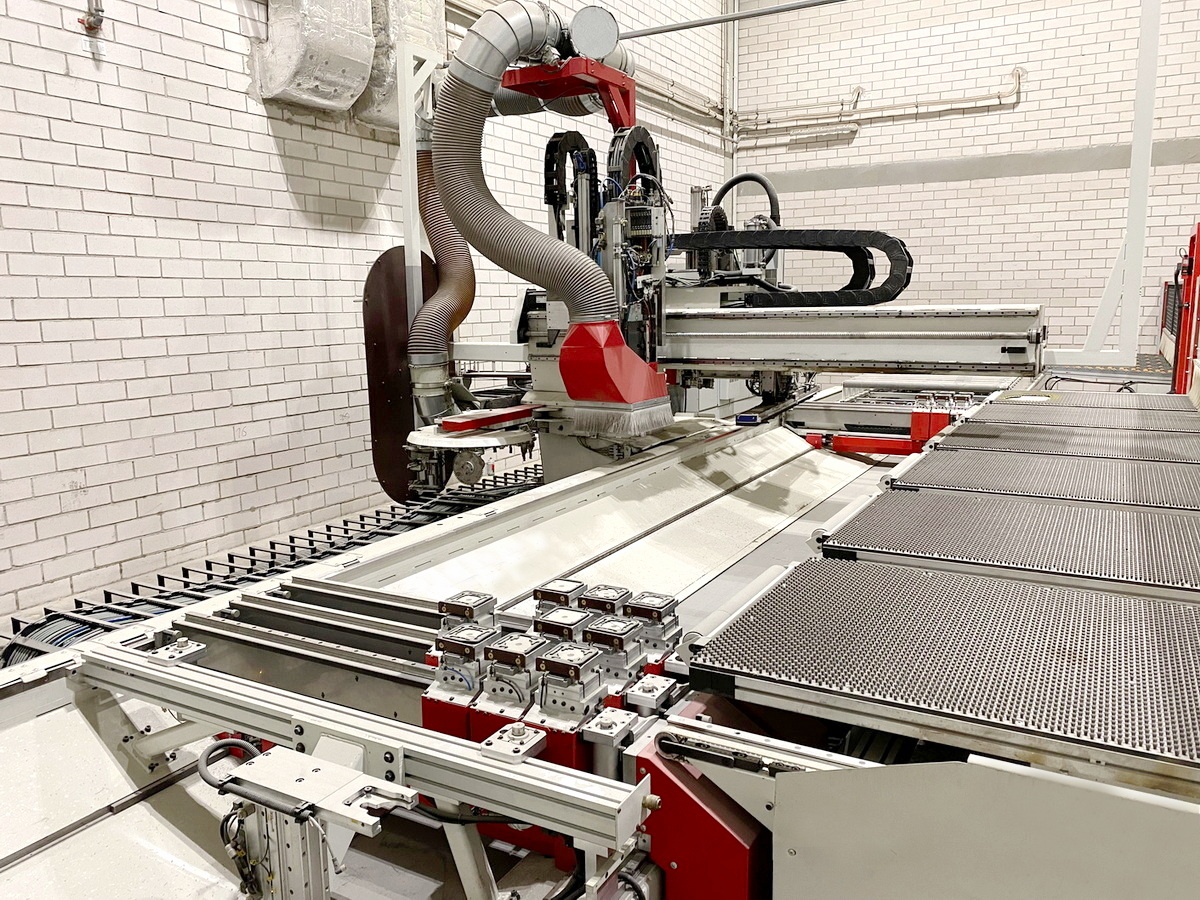

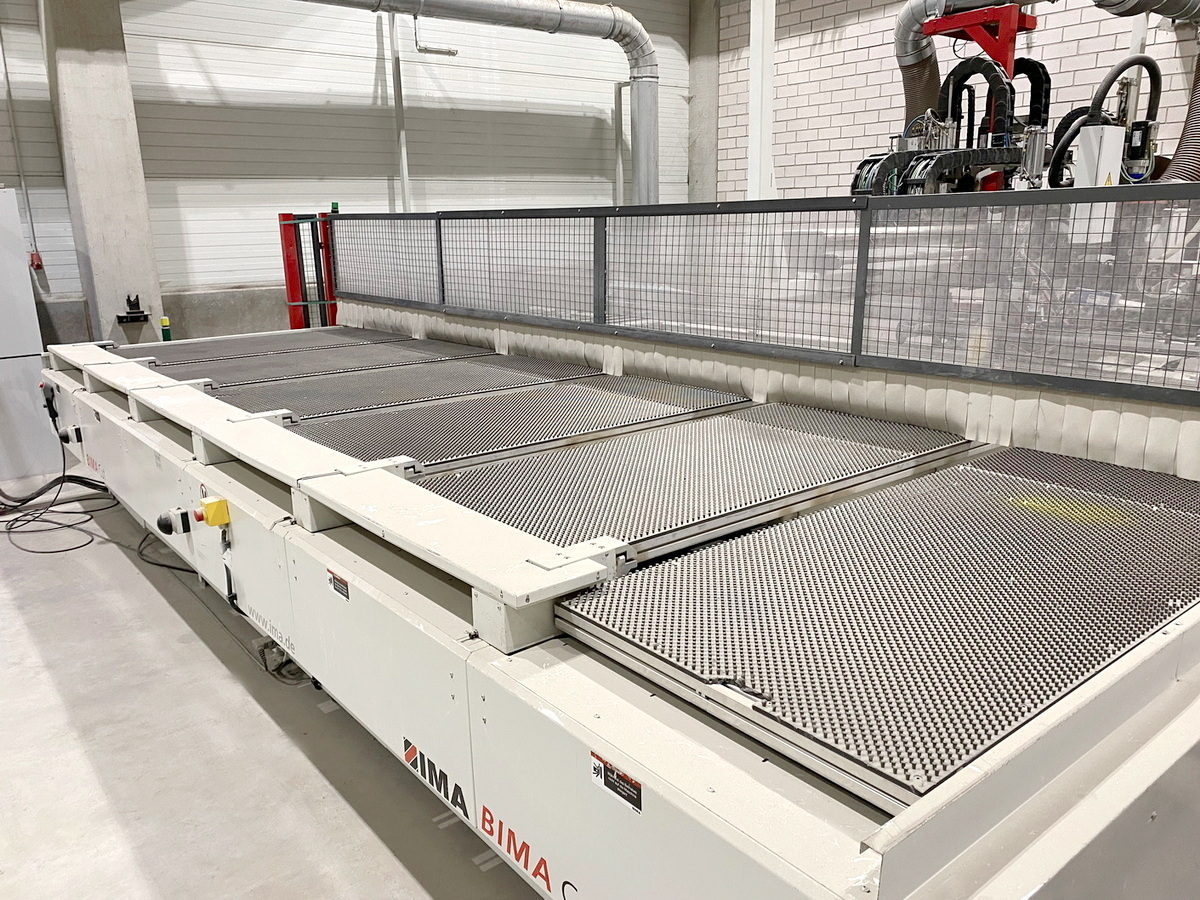

Table de travail avec supports/consolles. N°6 Supports/consolles (longueur mm1450) DYNAPOINT
Déplacement automatique par CN (axe X) des Supports/consolles
Déplacement automatique par CN (axe Y) des Ventouses

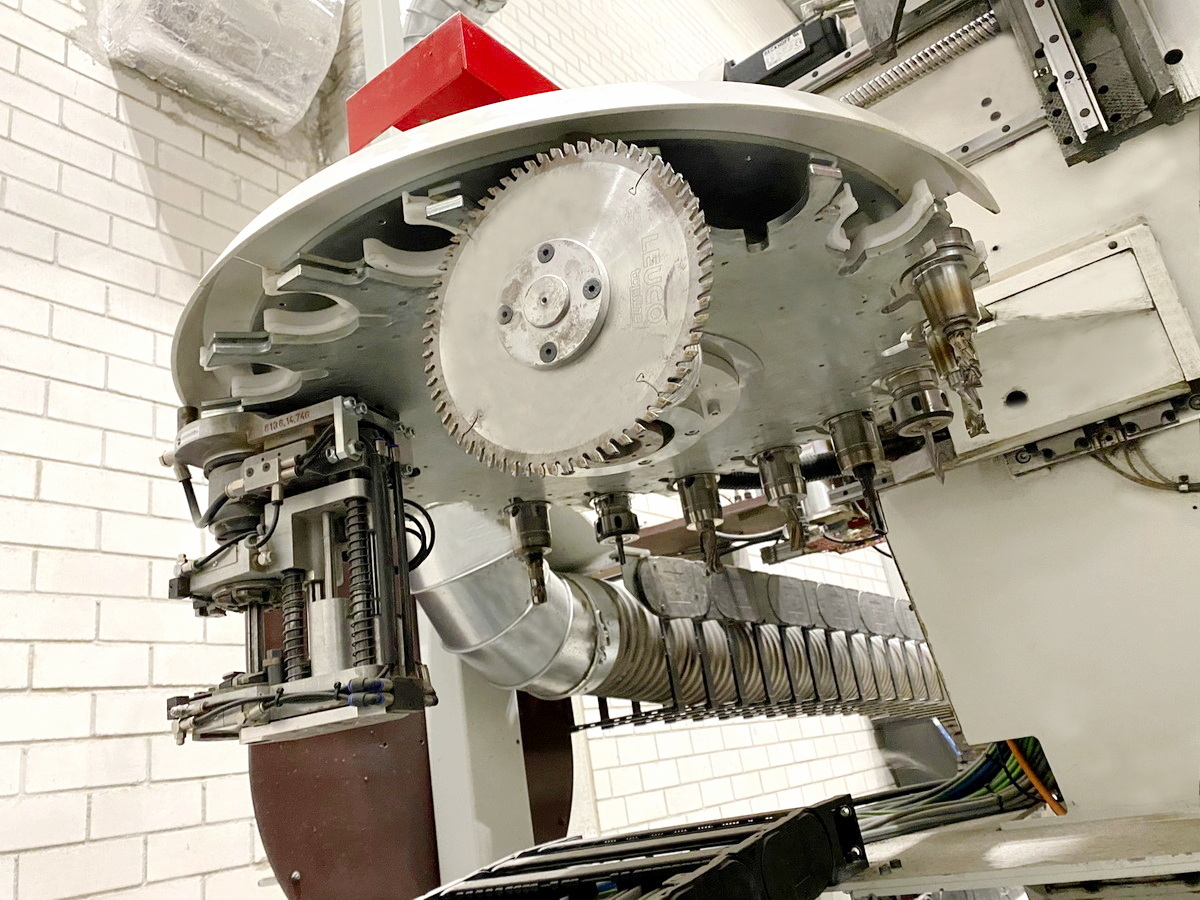

Changeur automatique d'outils. Magasin porte-outils (à N° 18 places-positions)
Maxi champ util de travail (X - Y - Z) mm 6300 x 1450 x 100
Dimensions (Mini.) de la pièce à usiner (X - Y - Z) mm 320 x 115 x 14
Dimensions (Maxi.) de la pièce à usiner (X - Y - Z) mm 5600 x 2100 x 38
Tapis motorisée d'evacuation des copeaux (déchets)
Armoire électrique et tableau de bord separé. Puissance totale installé (Kw) 34

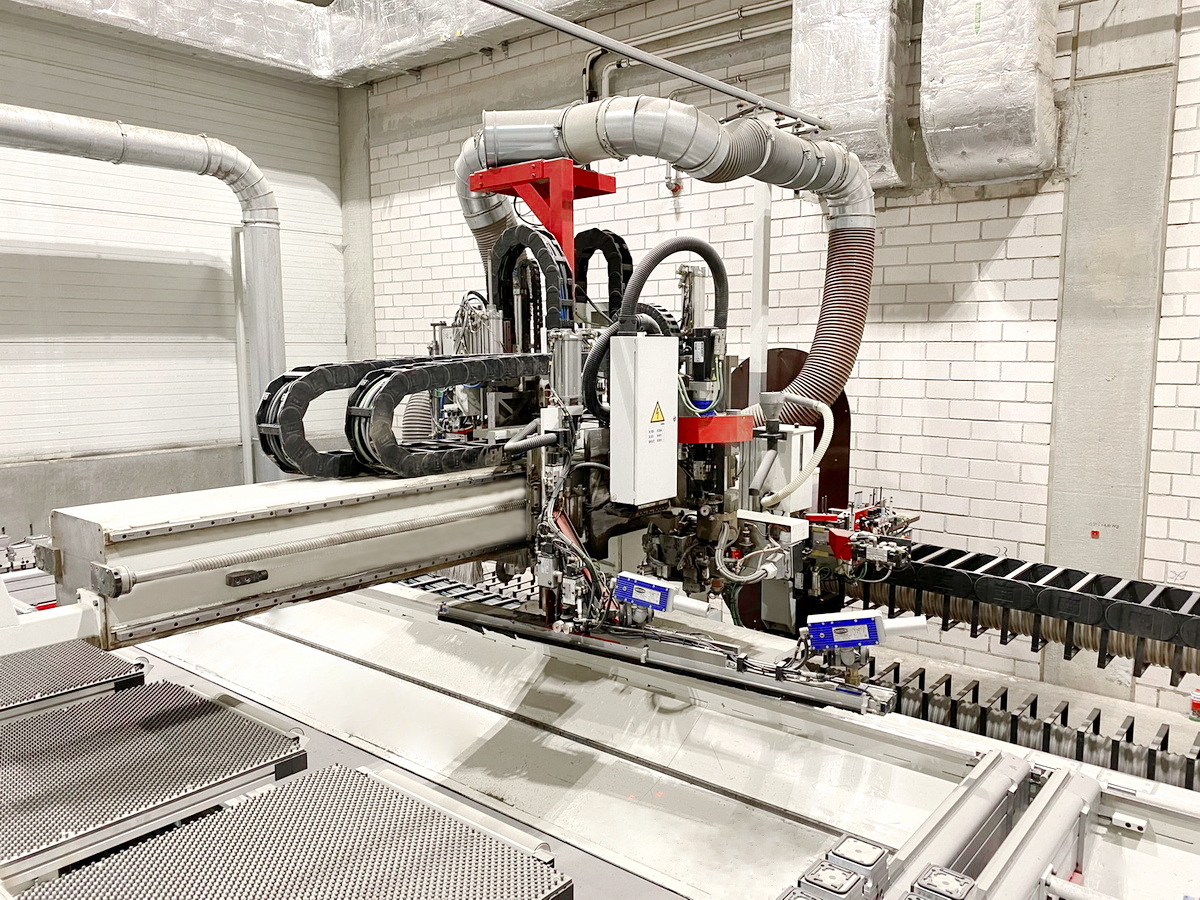

GROUPES DE TRAVAIL (SUPERIEURS):

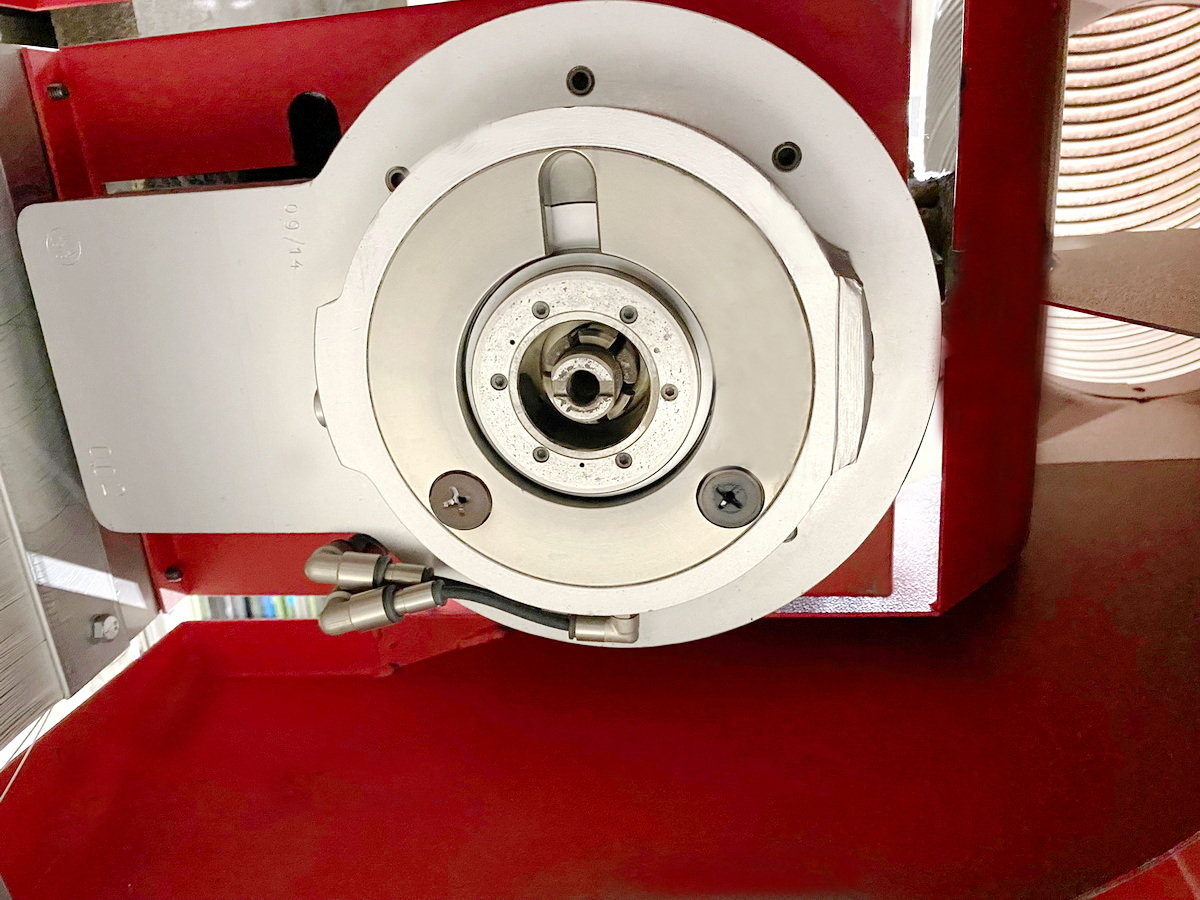

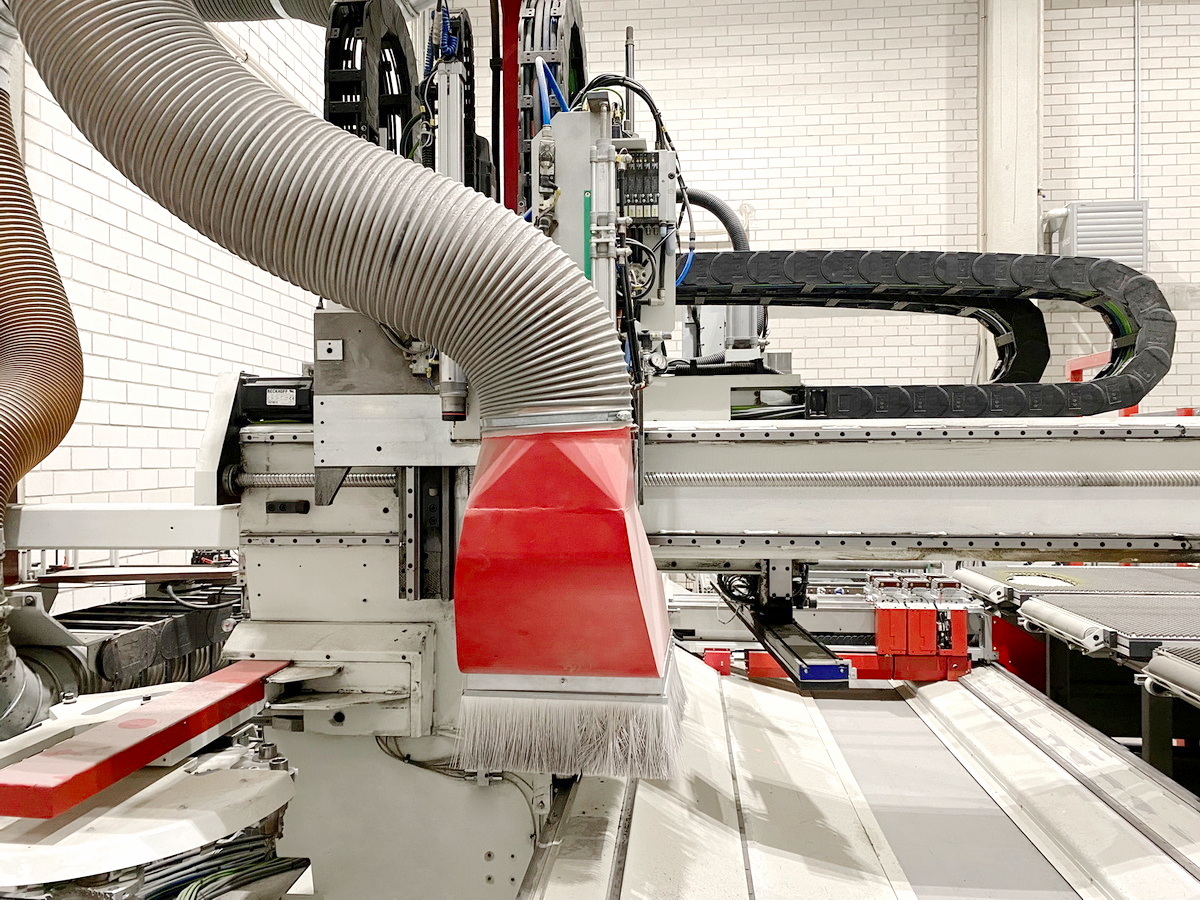

Electro-broche verticale HSK F63 - Puissance Electro-broche Kw 18 (S6)
Scie Circulaire (90°) diam. (mm) 200

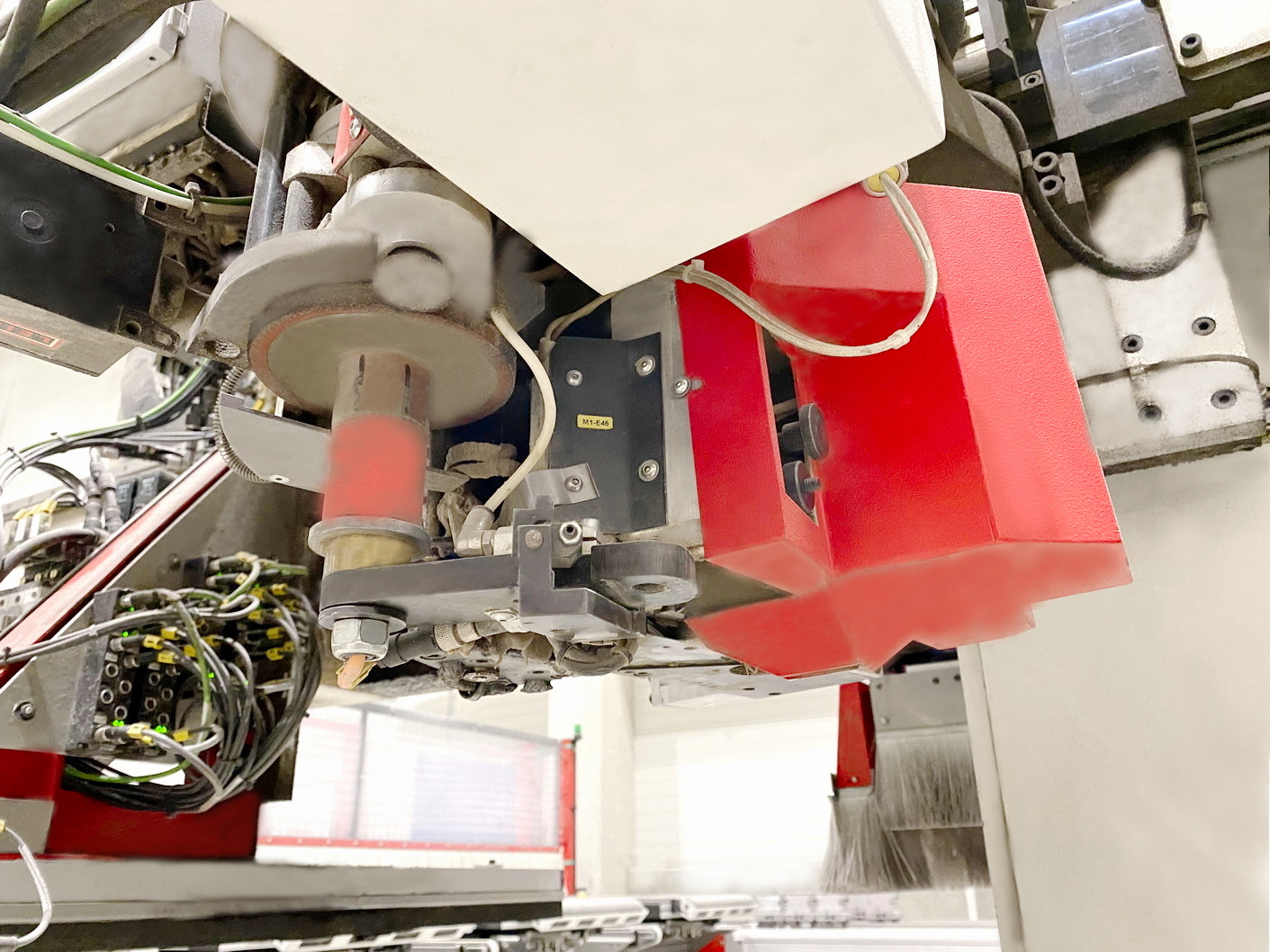

Unité de placage de chant (installée à bord) VT 100

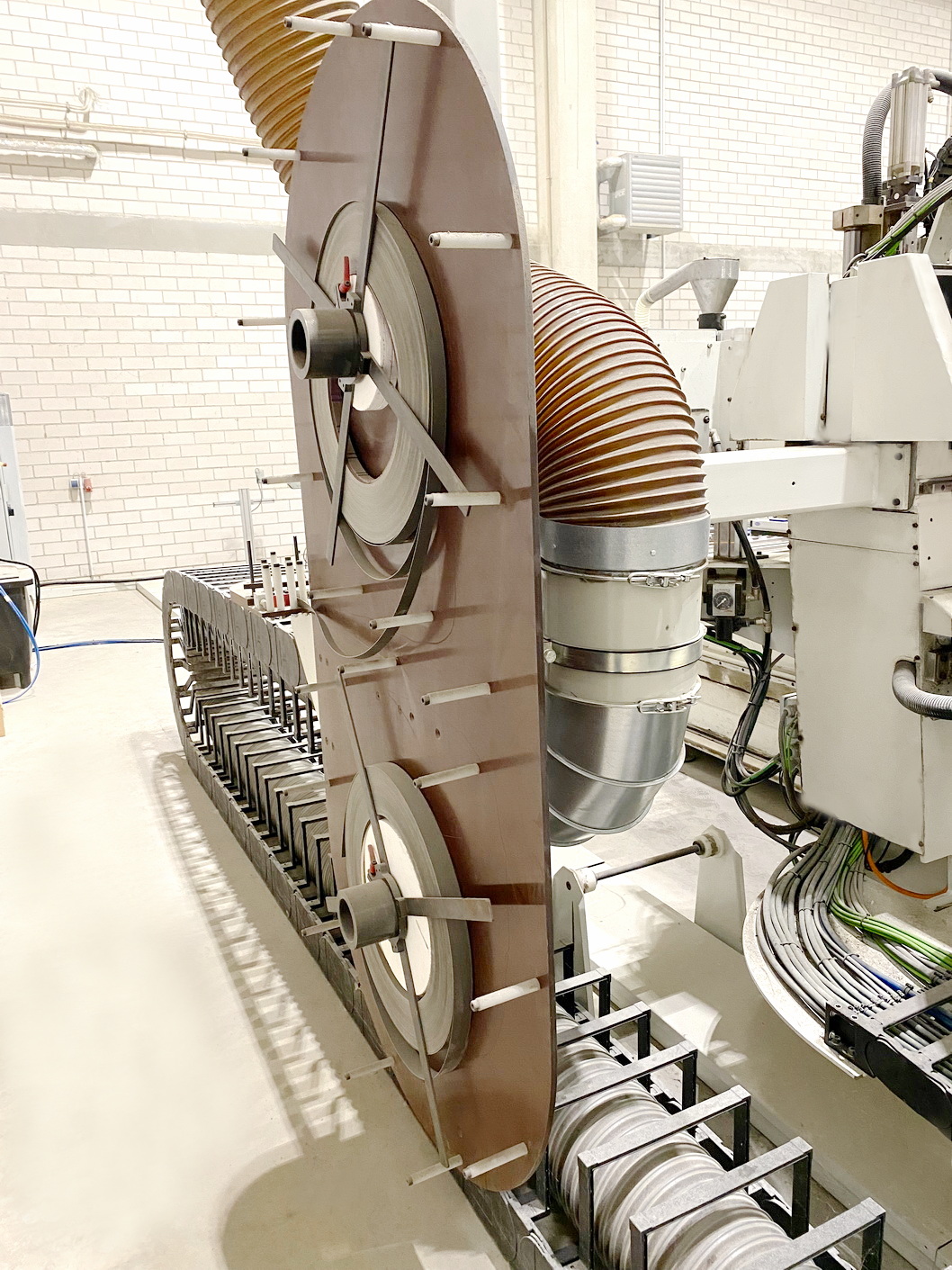

Support porte-bobines (N°2 bobines)

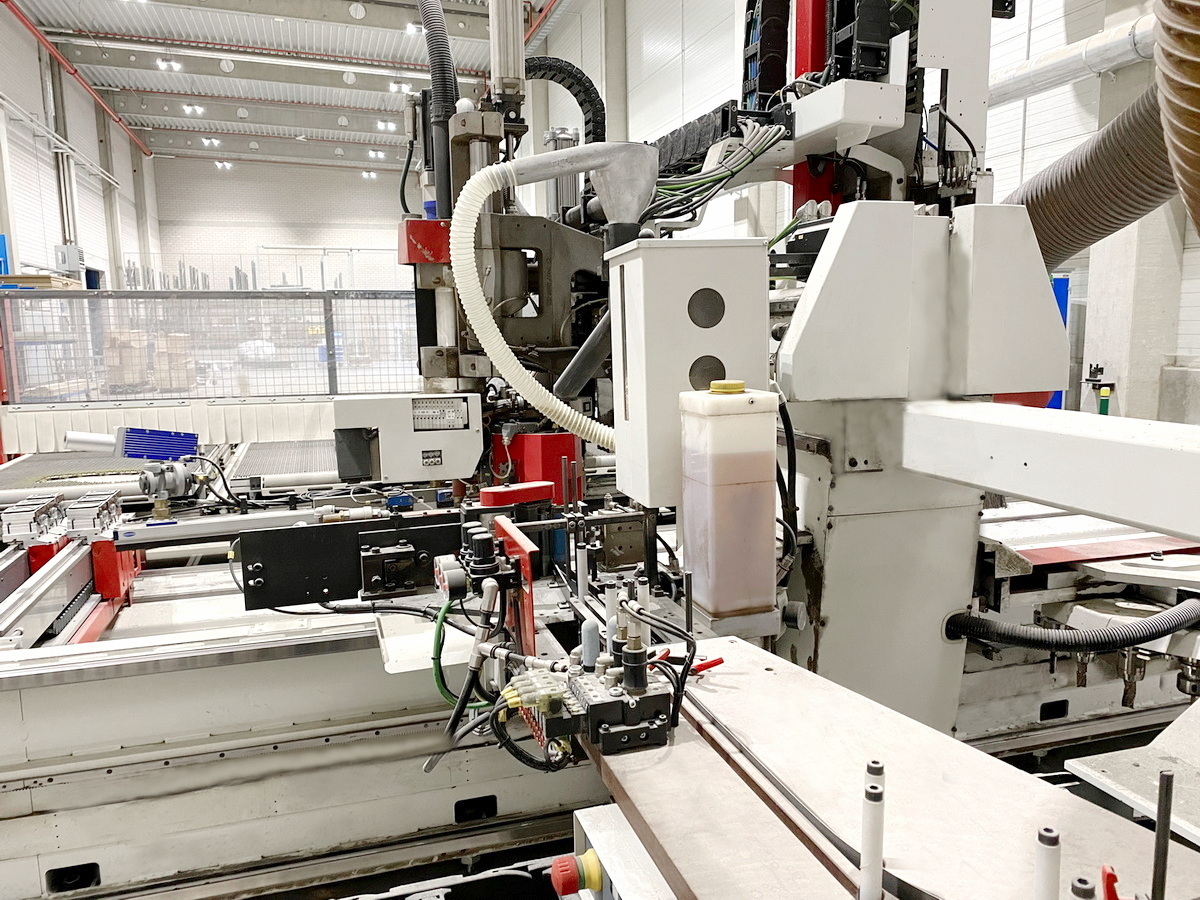

Group combiné (affleurage et racleur de chant)

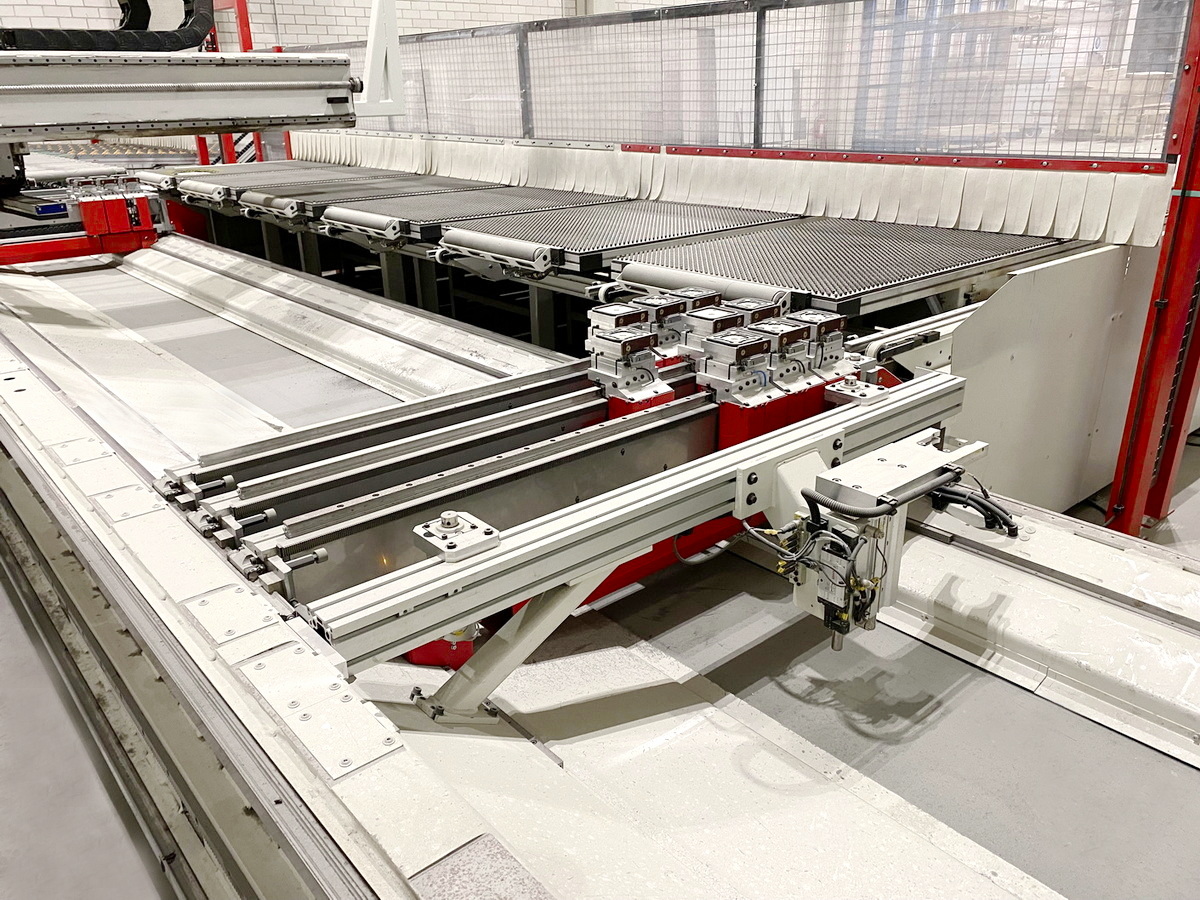

Système d'alimentation des panneaux (vers la Bima Cut) avec Brush Table
N° 6 Pinces pour fixage panneau et déplacement vers la machine (vers les ventouses sousvide)

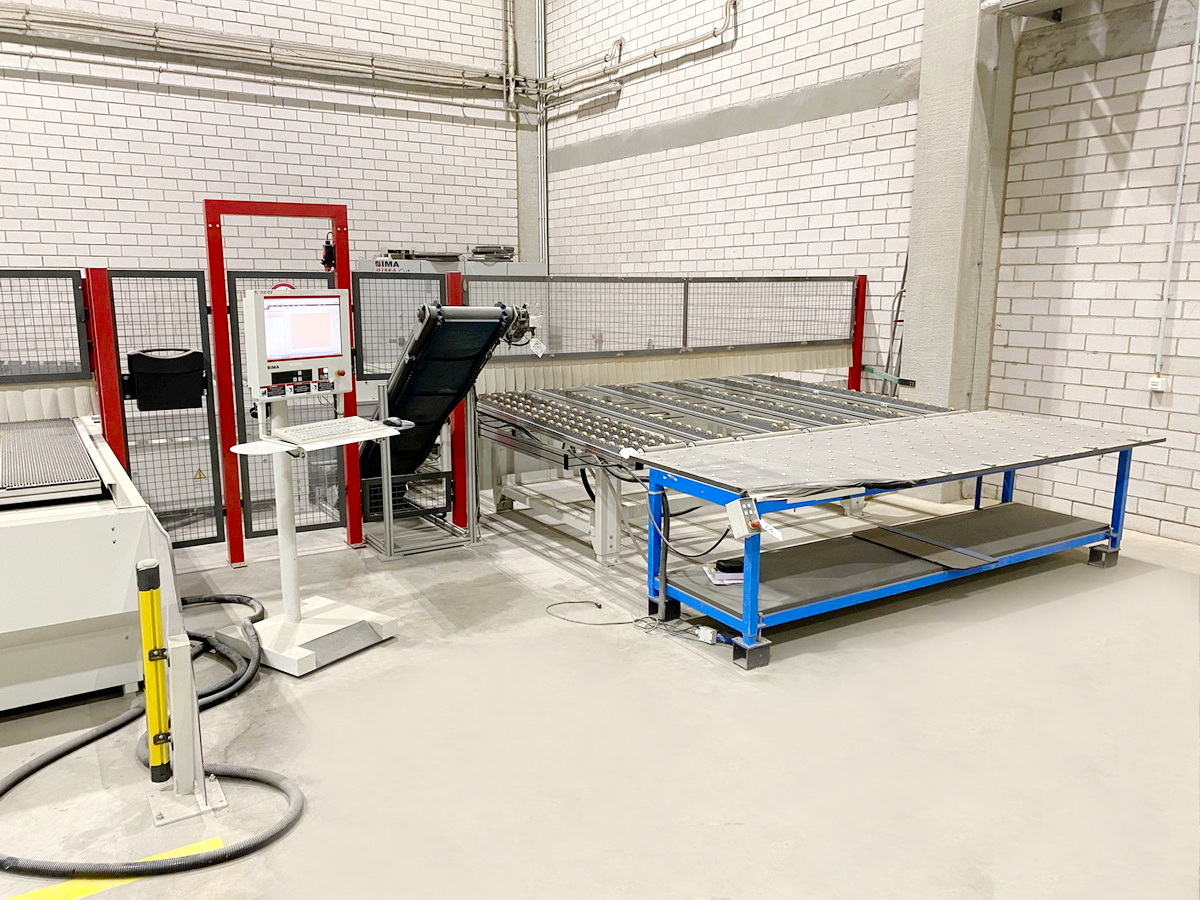

Système de sortie panneaux (du Bima Cut) Avec rouleaux motorisés + système de transfert angulaire
