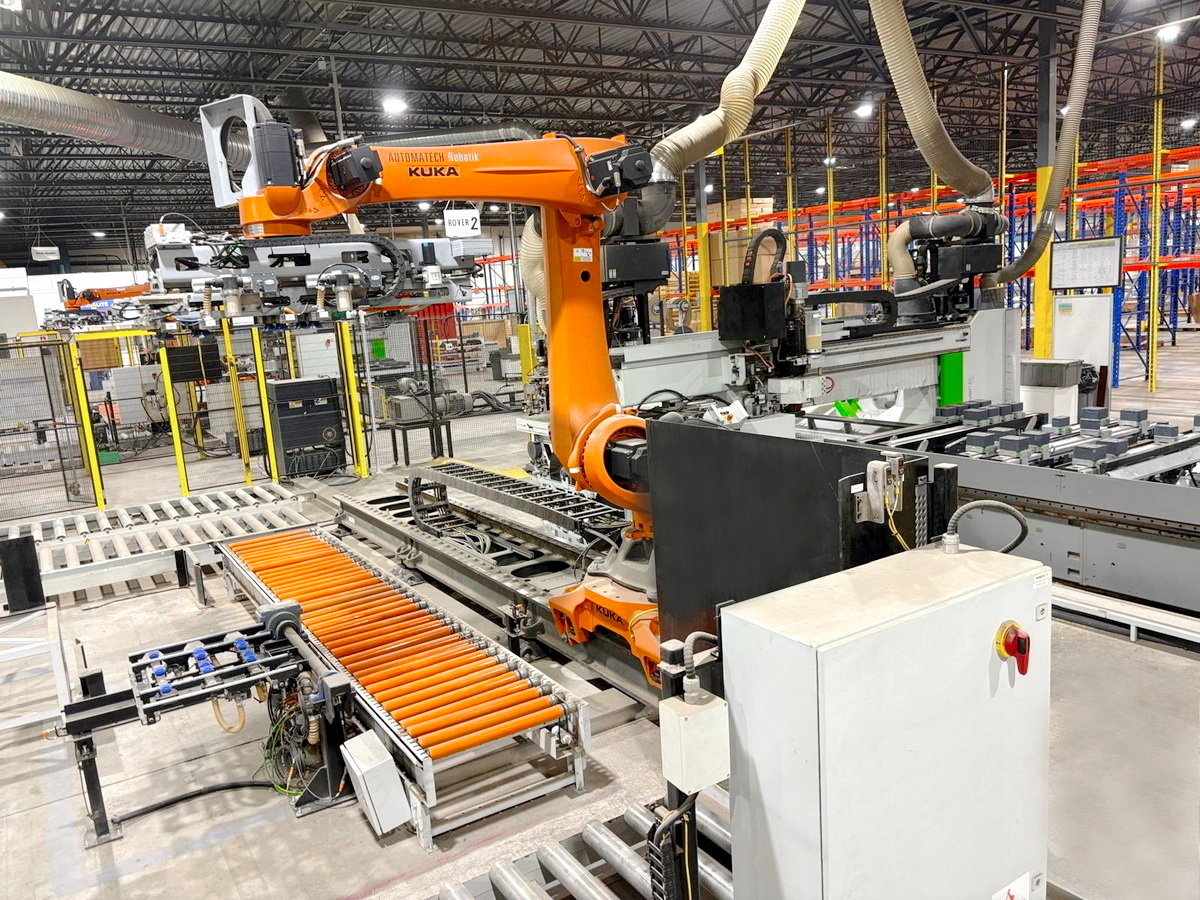

CENTRE D'USINAGE C.N.C. (DEFONCEUSE AVEC PLAQUAGE des CHANTS)
BIESSE + KUKA
Rover B Edge 1967 (conf. 4)
Détails techniques:

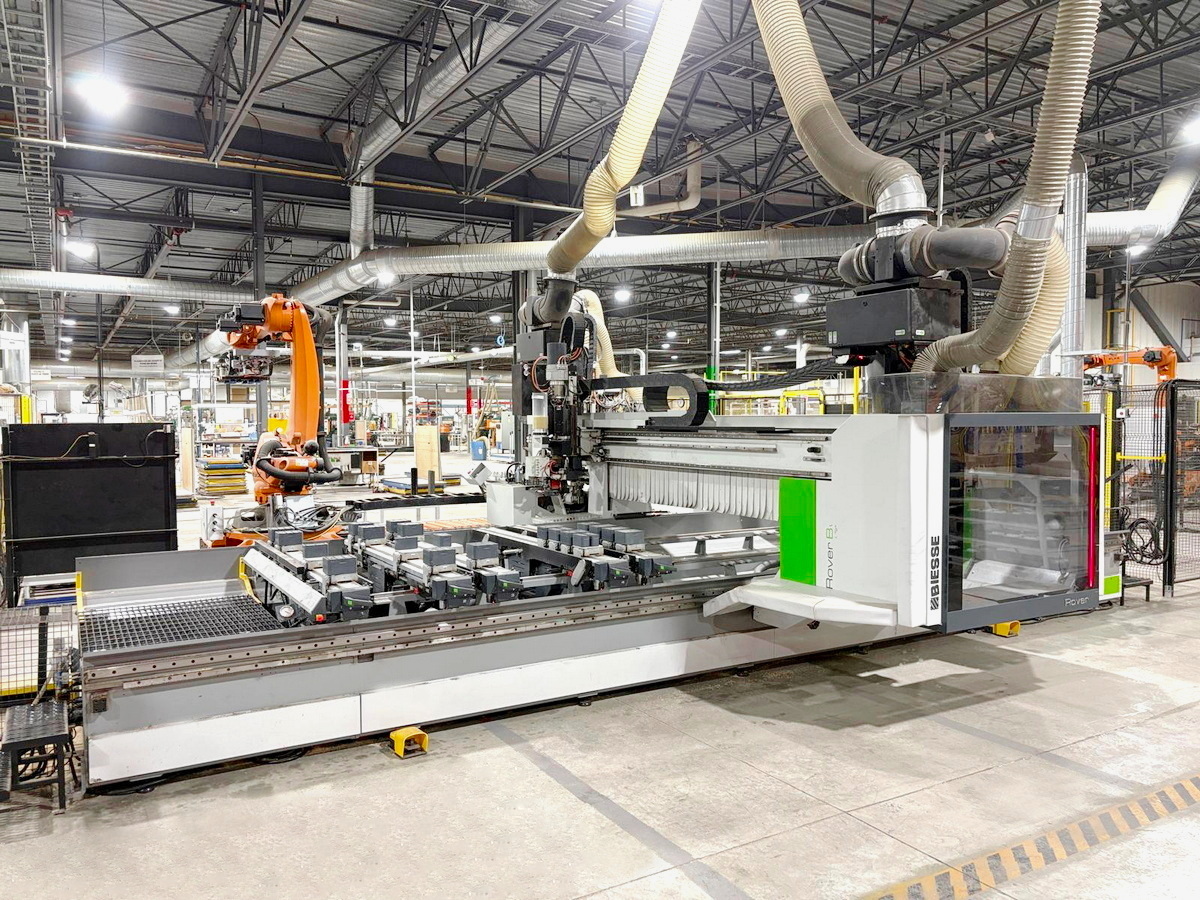

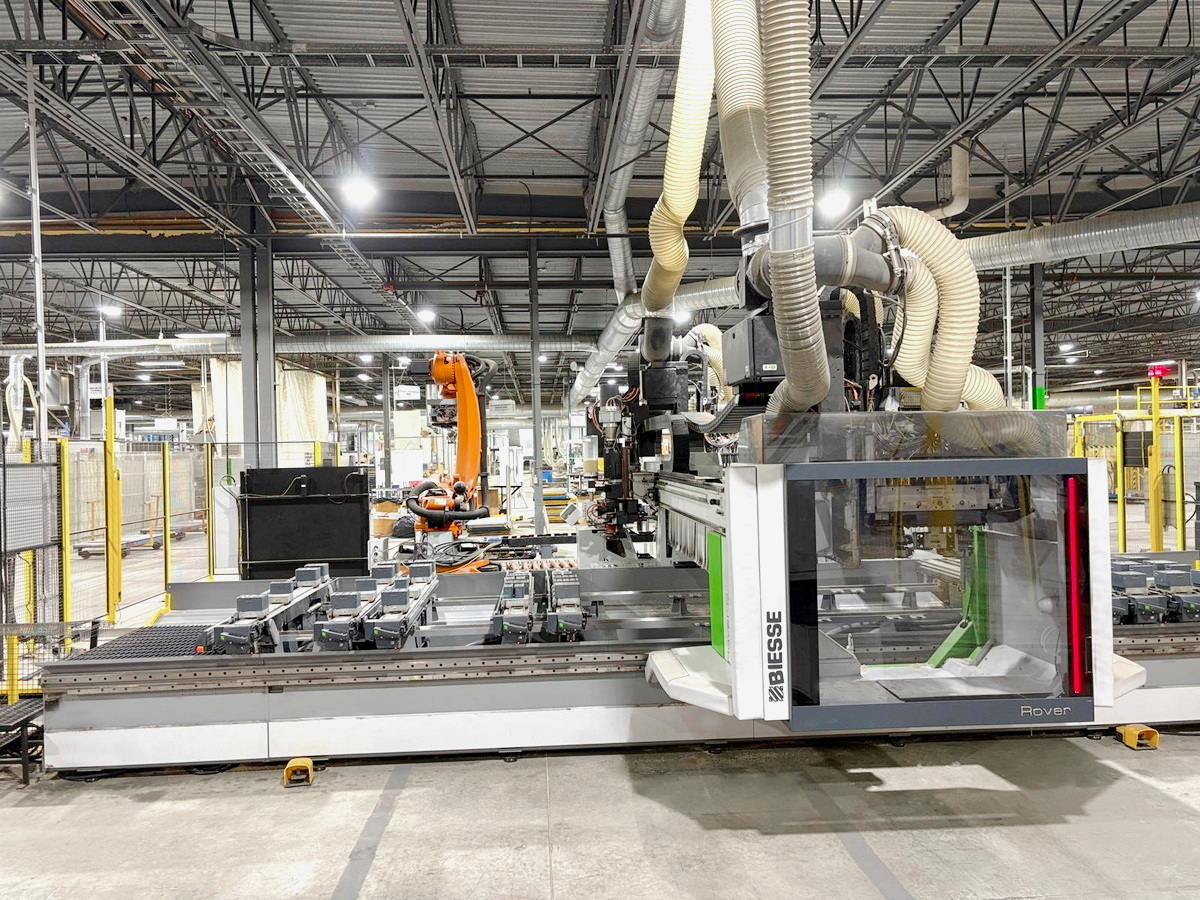

CELLULE CNC avec manutention automatique des panneaux pour le fraisage, le perçage, la découpe et le placage des chants

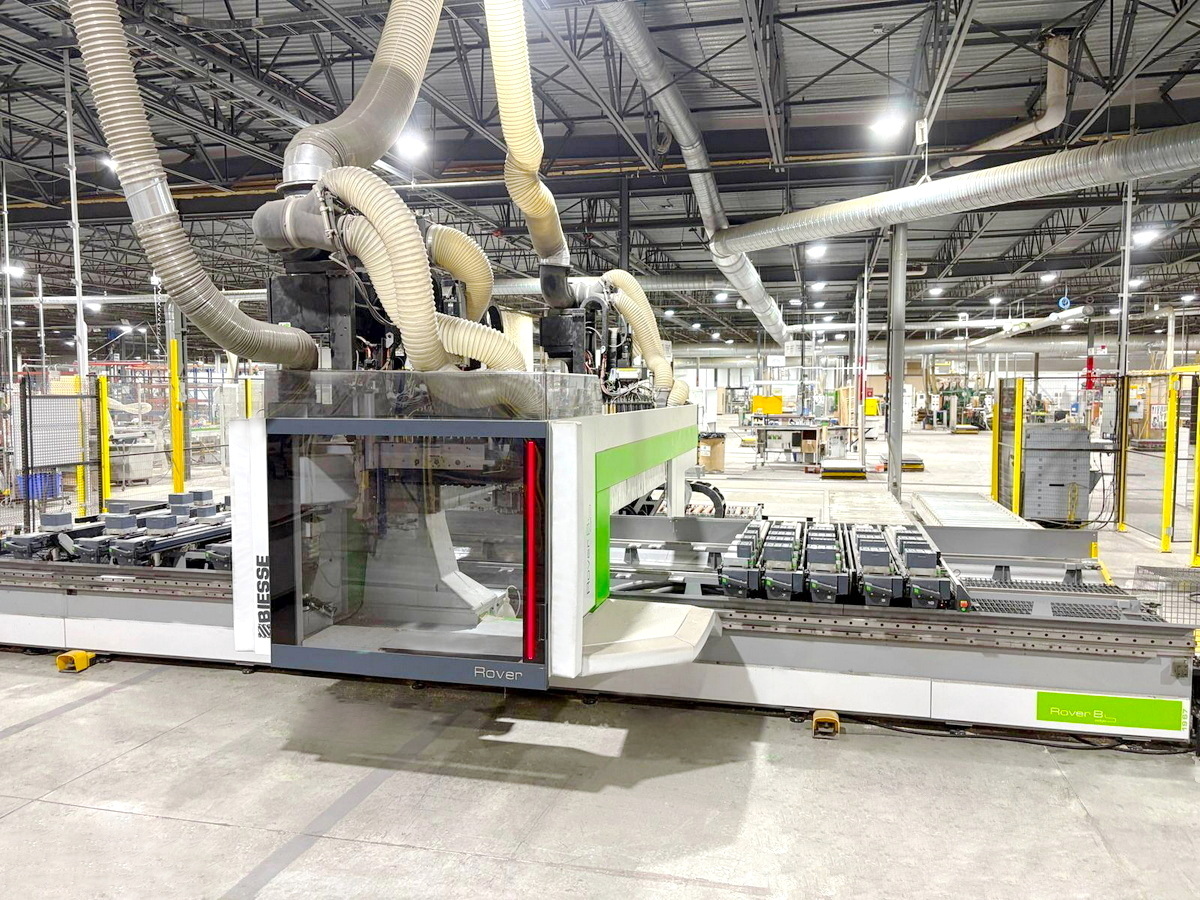

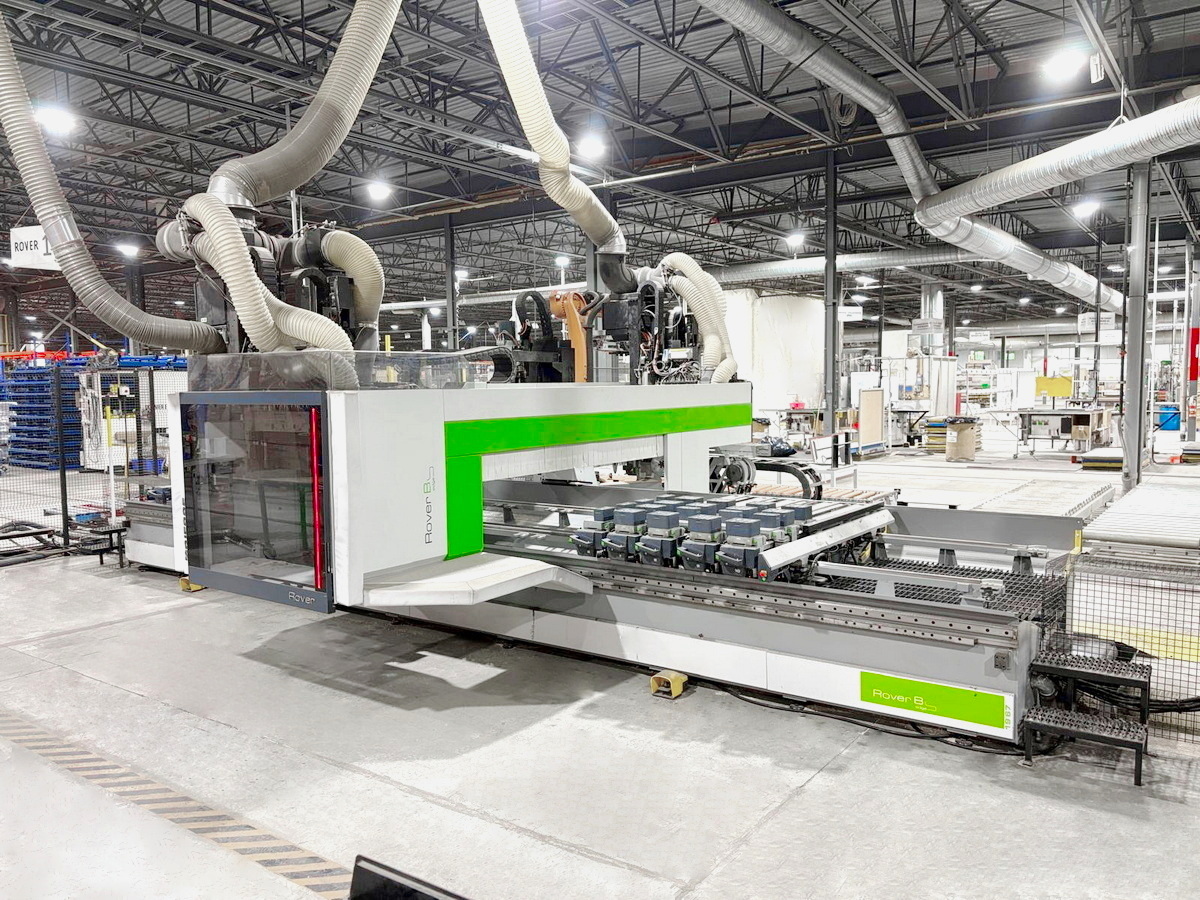

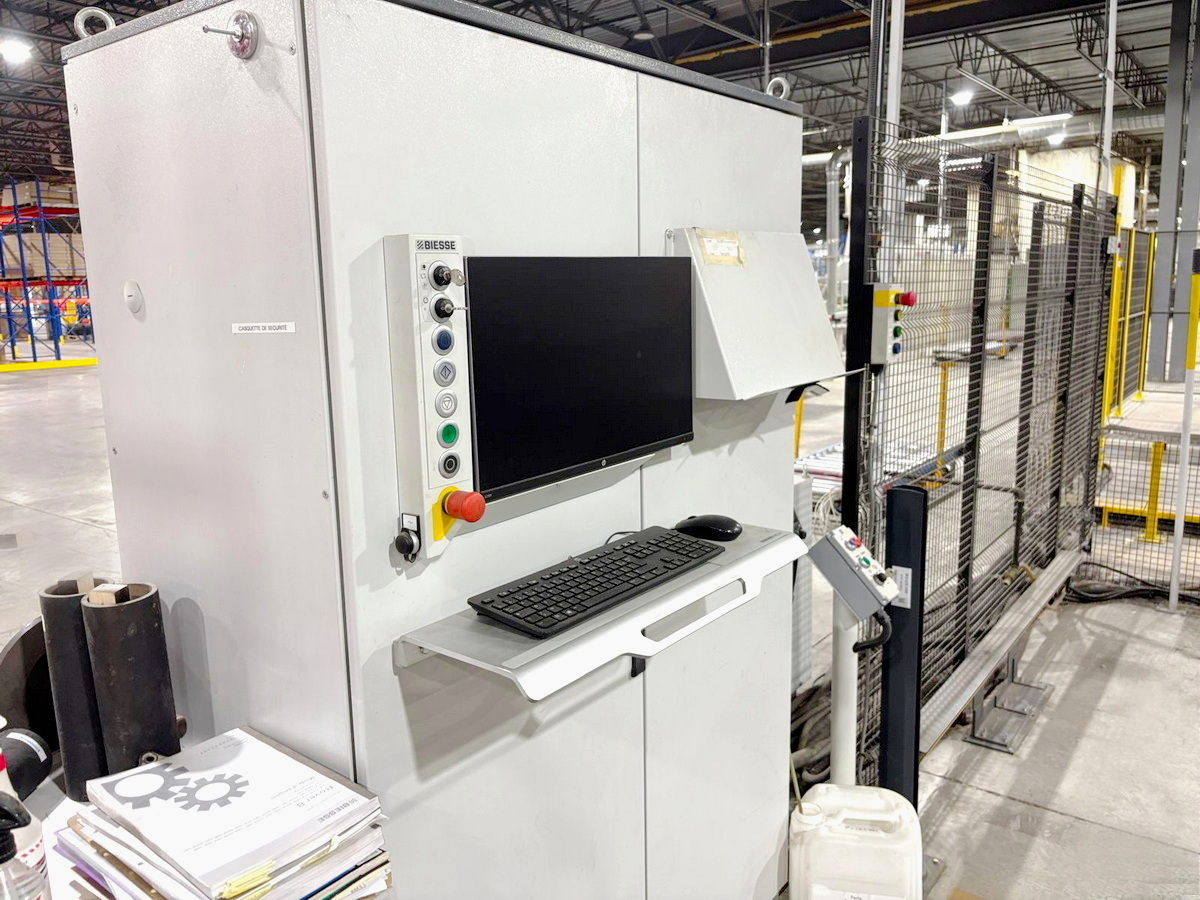

Machine BIESSE à portail mobile (sur axe X) - C.N. avec écran « bTouch » et Consolle wireless «bPad»
Logiciel bSolid e bEdge, Connexion à SOPHIA la plate-forme IoT (Industrial Internet of Things)
N.10 tables ATS (L=mm 1800) avec positionnement automatique EPS (Electronic Poistioning System)
Système de changement automatique d'outils (magasin sur l'axe X à 16 positions)
Champ util de travail (X - Y - Z) mm 6735 x 1650 x 245 (290)
Champ util de travail (X - Y - Z) en placage de chants mm 5780 x 1930 x 60
N. 2 Champs de travail - Pompe sous-vide (250 m3/h) - Tapis motorisée d'evacuation des copeaux
1er axe Y - 2 Têtes d'usinage (supérieures) sur 4 slots
Slot 1 + Slot 2 : N. 1 électrobroche verticale HSK F63 (13,2 kW) avec axe C (360°) et souffleurs d'air
Système de changement automatique d'outils (magasin sur l'axe Y à 6 positions)
N. 16 (ou 20) broches perçage verticales indépendantes + 6 (ou 8) broches perçage horizontales indépend.
N. 1 lame/scie circulaire de 120 mm de diamètre (sur l'axe X)
Slot 11 + Slot 12 : N. 1 électrobroche verticale HSK F63 (13,2 kW) avec axe C (360°) et souffleurs d'air
Système de changement automatique d'outils (magasin sur l'axe Y à 6 positions)
N. 16 (ou 20) broches perçage verticales indépendantes + 6 (ou 8) broches perçage horizontales indépend.
N. 1 lame/scie circulaire de 120 mm de diamètre (sur l'axe X)

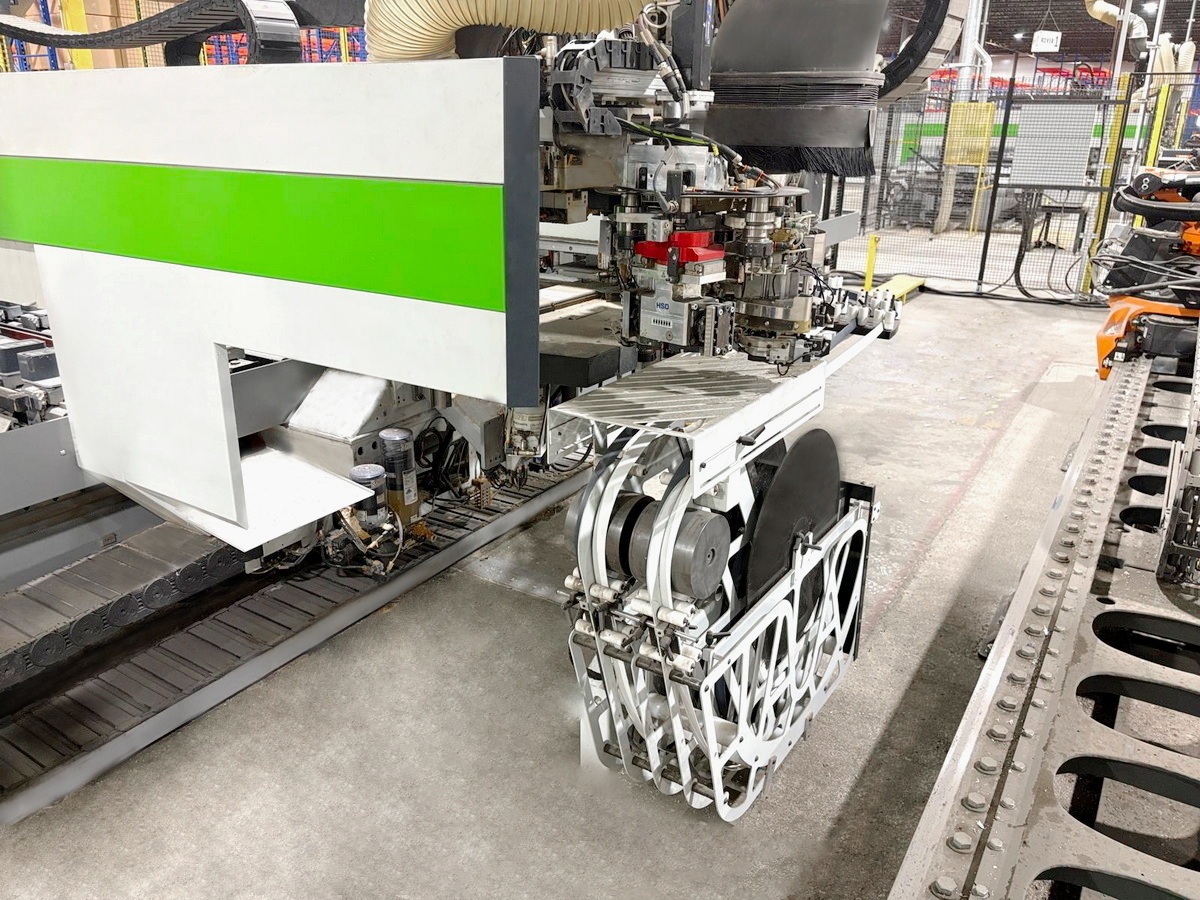

2e axe Y - Unité de placage de chants GU60C
Système encollage EVA (Colle thermo-fusible) / Épaisseur des chants en rouleau (min/max) : 0,4 - 3 mm

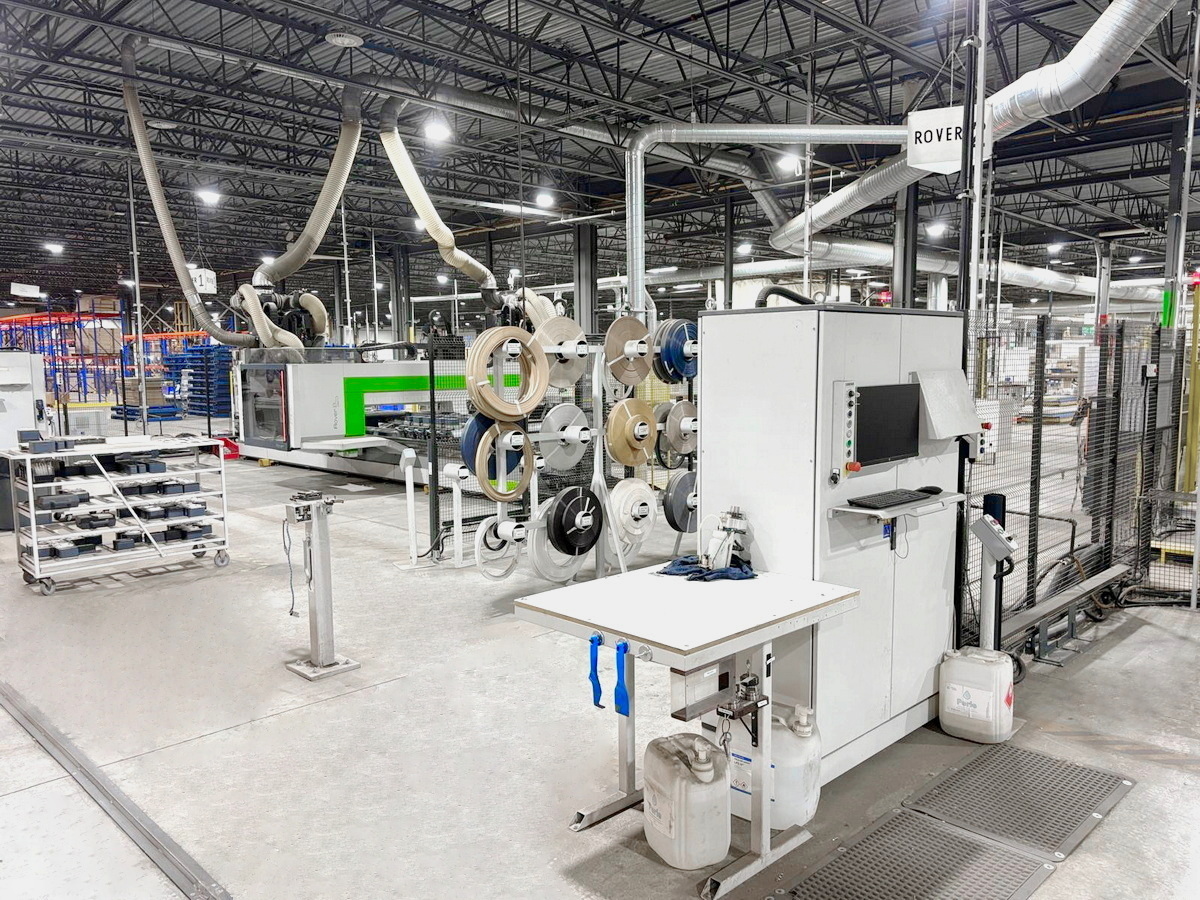

Support porte-bobines (2+2 = 4 bobines)

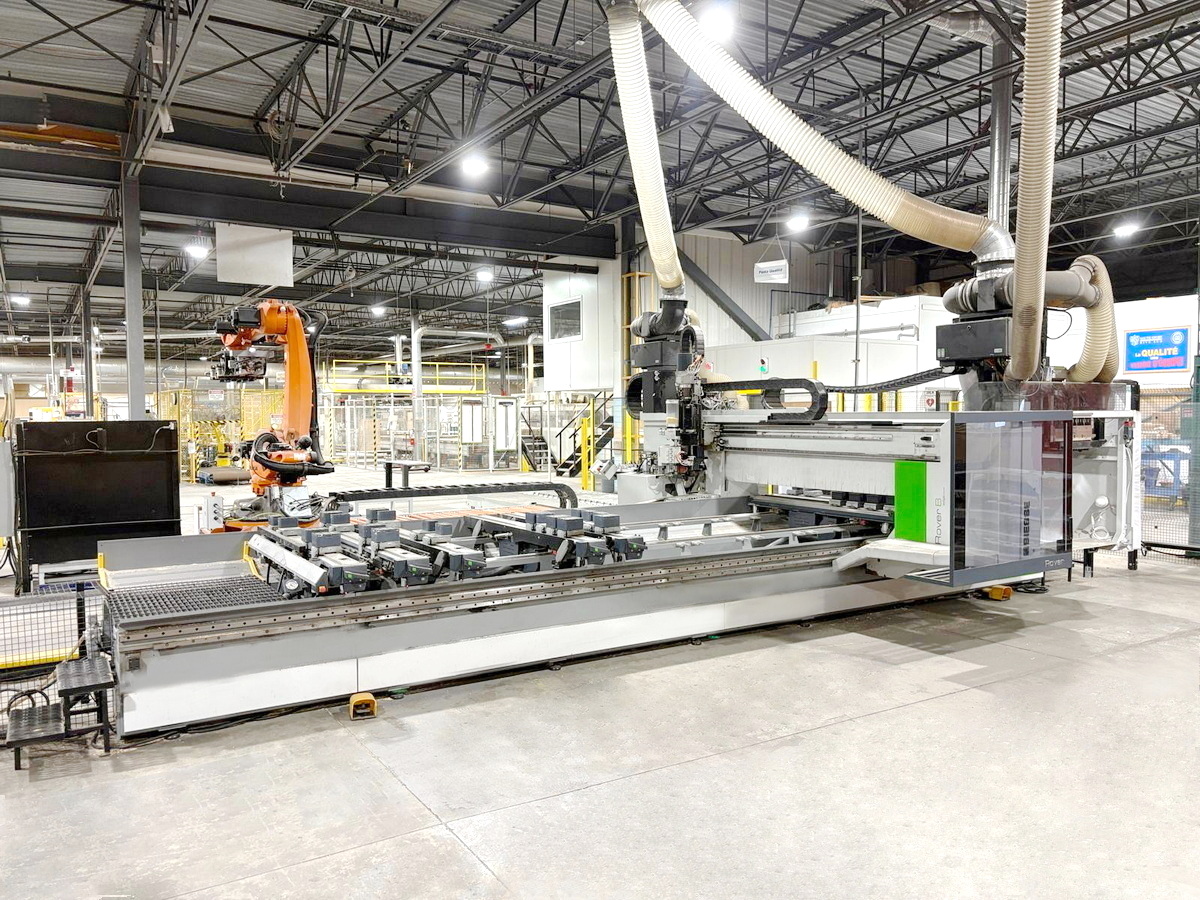

200312) chargement/déchargement automatisés des panneaux par robot KUKA (déplaçant-se sur axe X)
