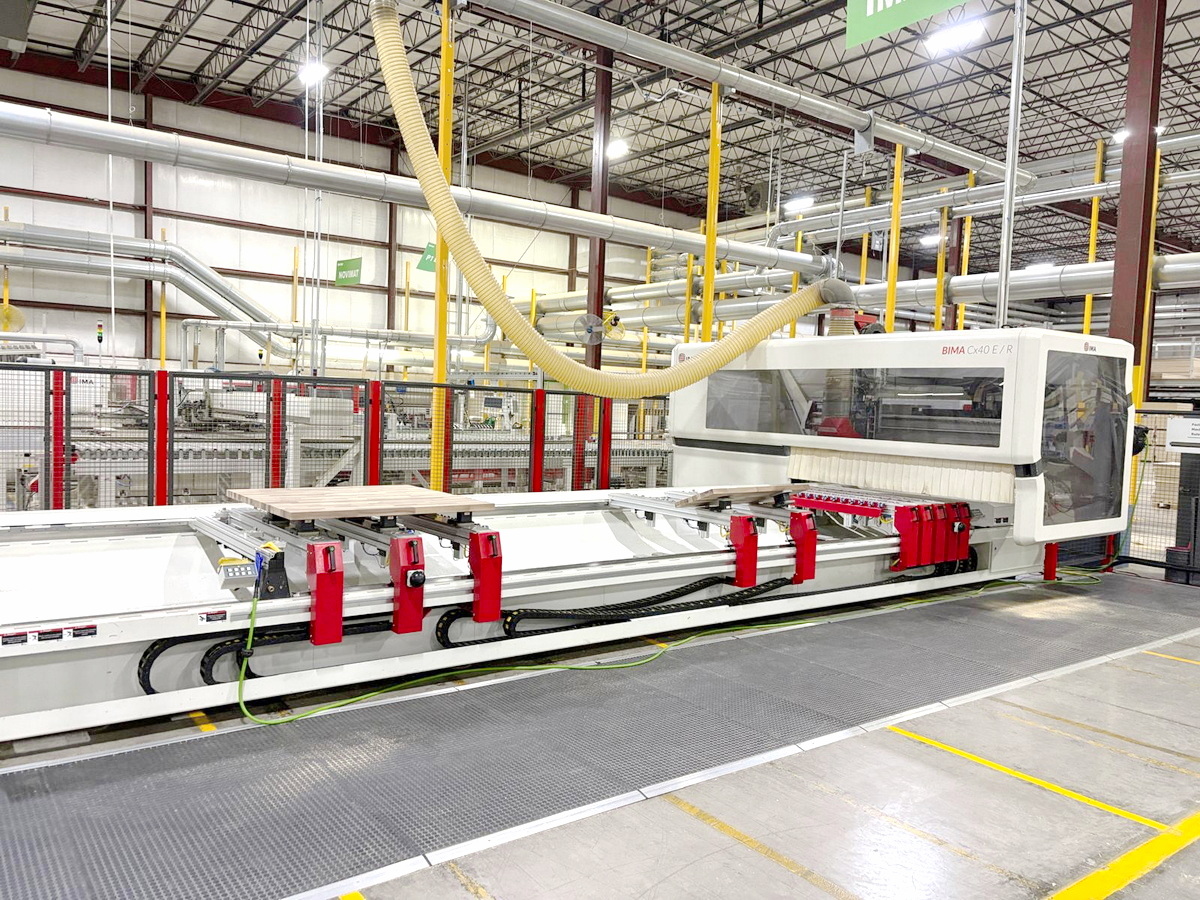

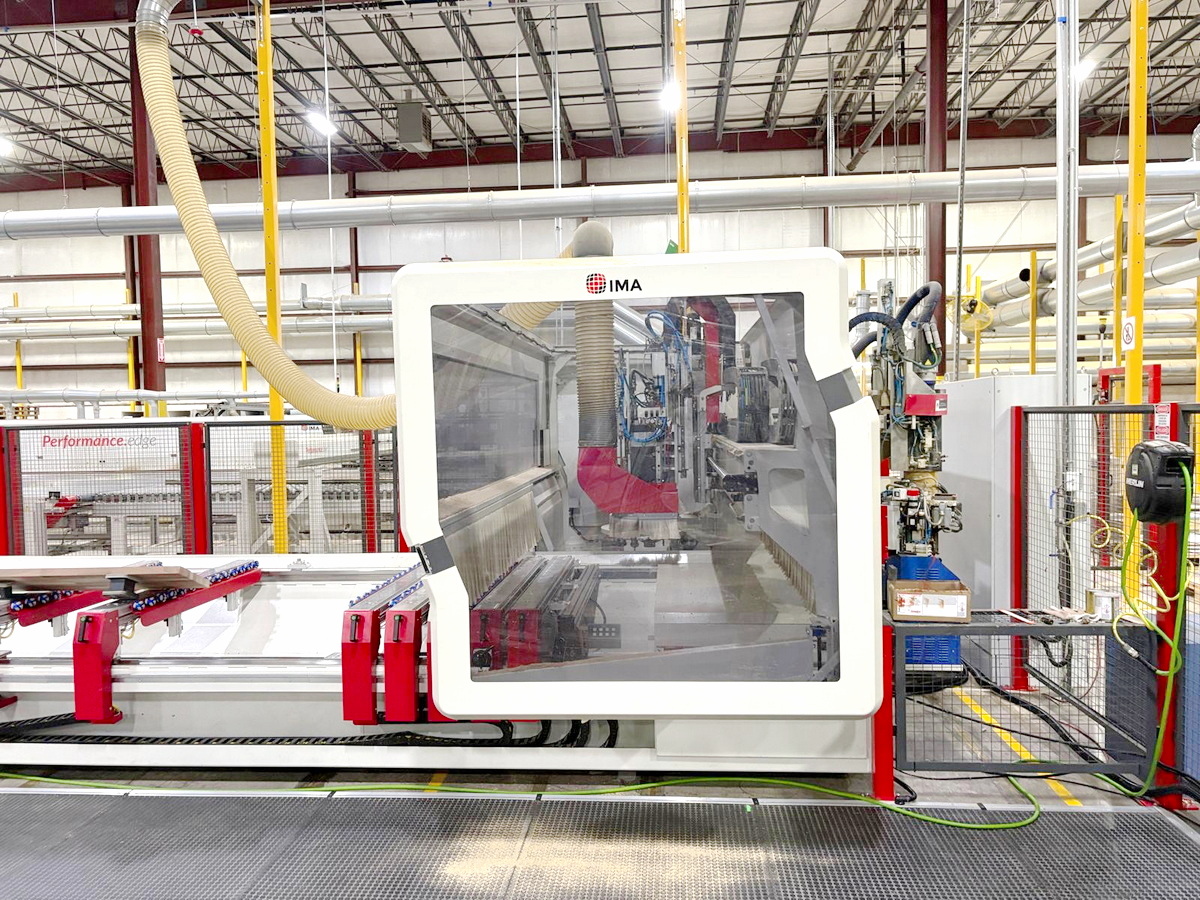

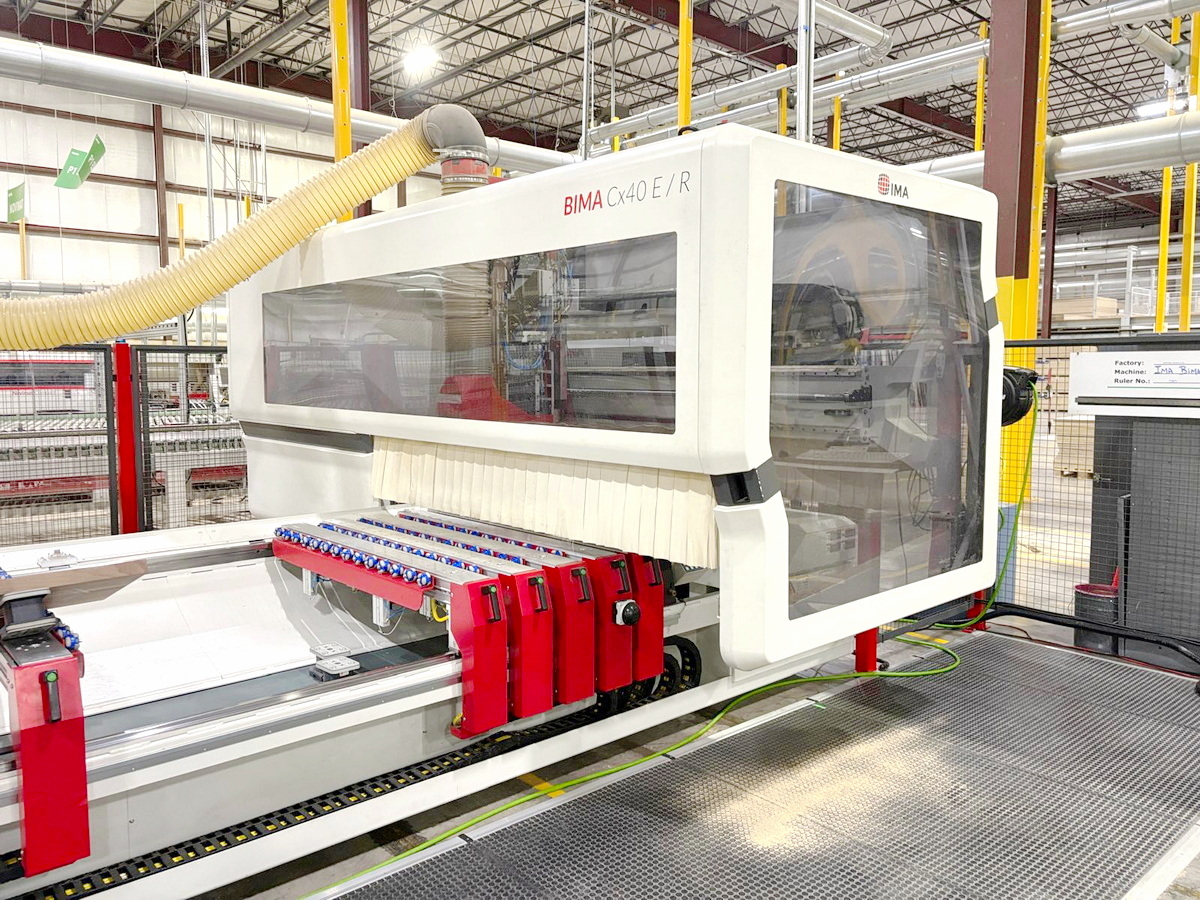

CENTRE D'USINAGE C.N.C. (DEFONCEUSE AVEC PLAQUAGE des CHANTS)
IMA

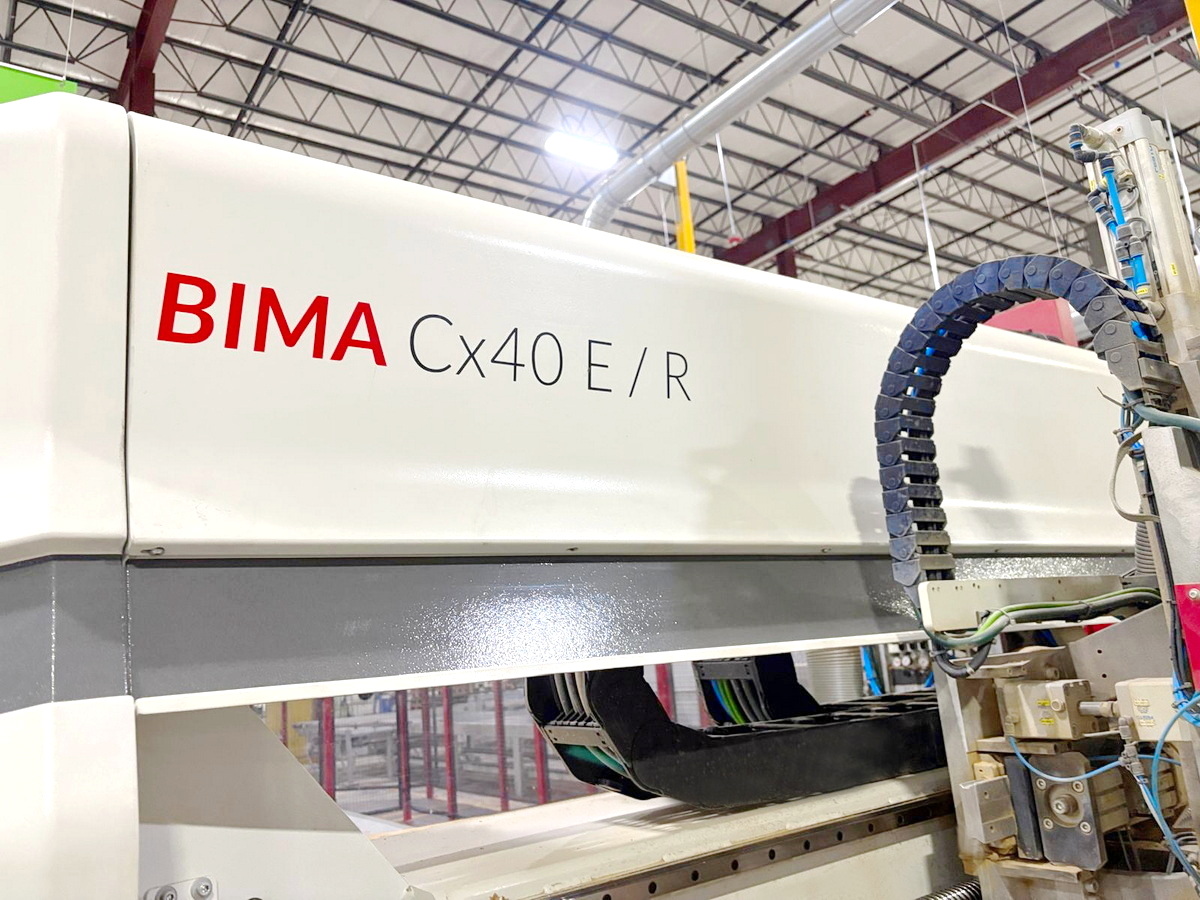

BIMA Cx40 E 145/610
Détails techniques:
CENTRE D'USINAGE C.N.C. à 4 axes (X-Y-Z-C) pour travaux de déphonçage, perçage, coupage et plaquage des chants
Controle Numérisé ICOS CNC (logiciel IMAWOP)
Champs utile max de travail (sans plaquage de chants) mm 6100 x 2000 x 125
Champs utile max de travail (avec plaquage de chants) mm 6100 x 1925 x 100 (èpaisseur)

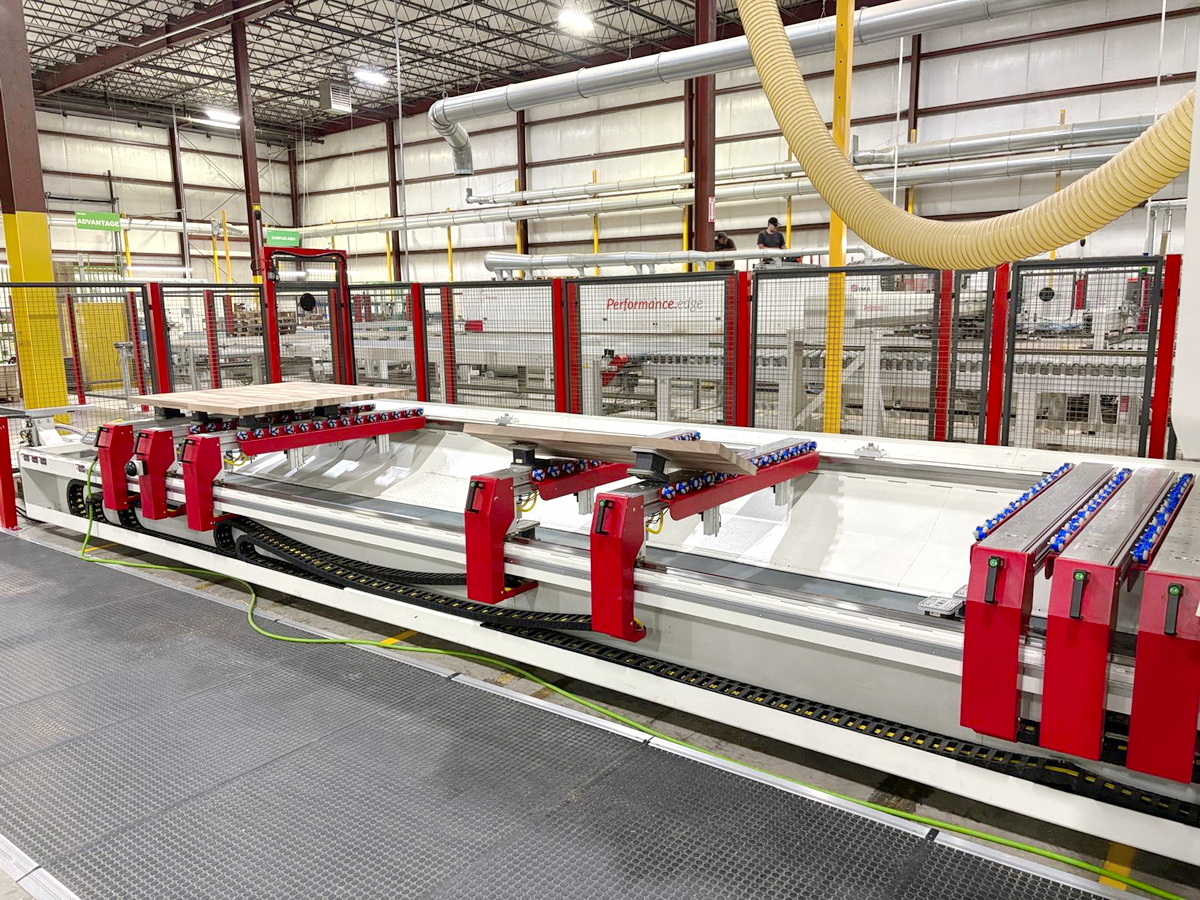

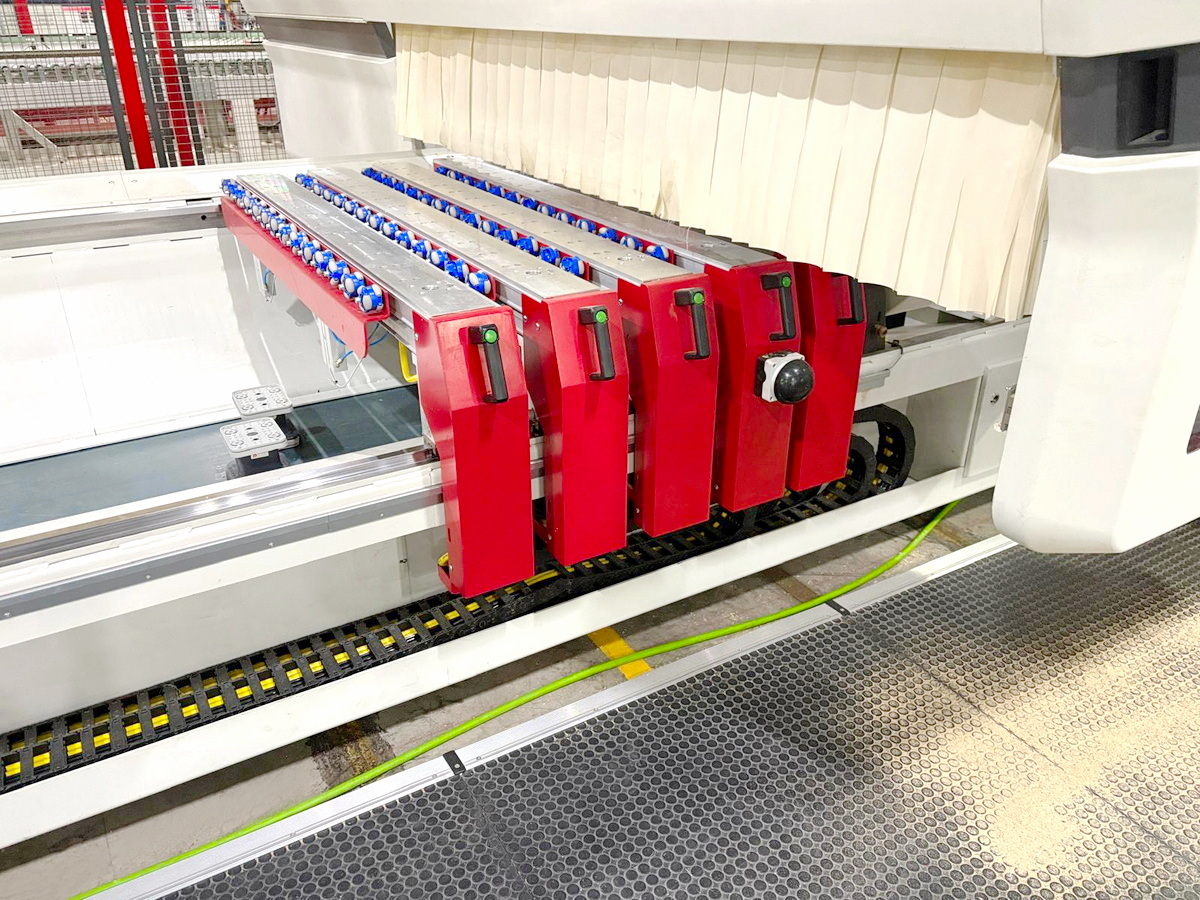

N° 10 consoles (supports) régables (6 x longueur 1400 mm + 4 x longueur 1450)
Visualisateurs à LED pour la position soit sur axe X que sur axe Y
Ventouses sous-vide (avec N. 2 pompe sous-vide de 140 m3/h) Etaux pour fissage pièces
Complete des dispositifs de protection (grilles périmetrales et tapis antérieures de securité)
Tapis motorisée d'evacuation des copeaux (déchet du travail)

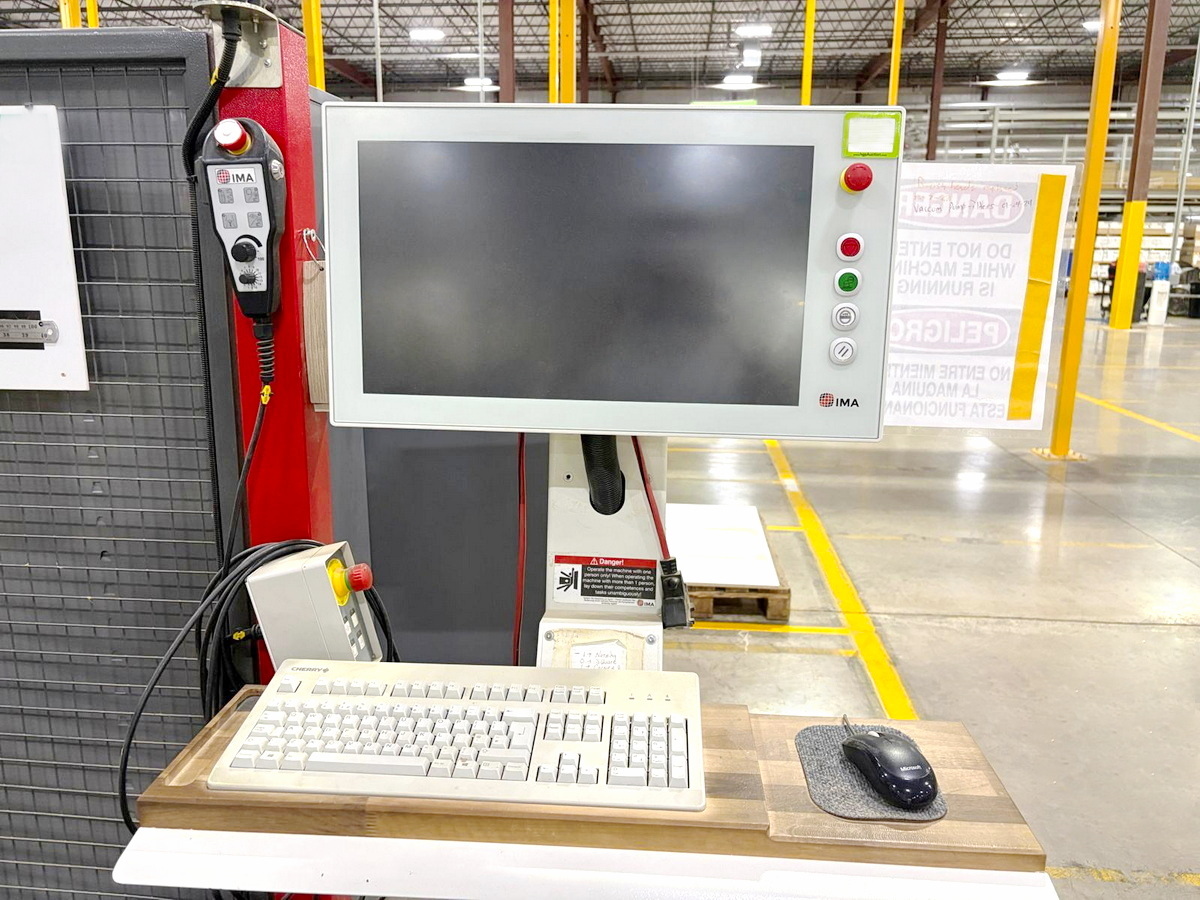

Armoire électrique et tableau de bord separé
N° 1 Electro-broche Verticale HSK F63 (Kw 18)
Changeur d'outils automatique, avec magasin à 18 positions

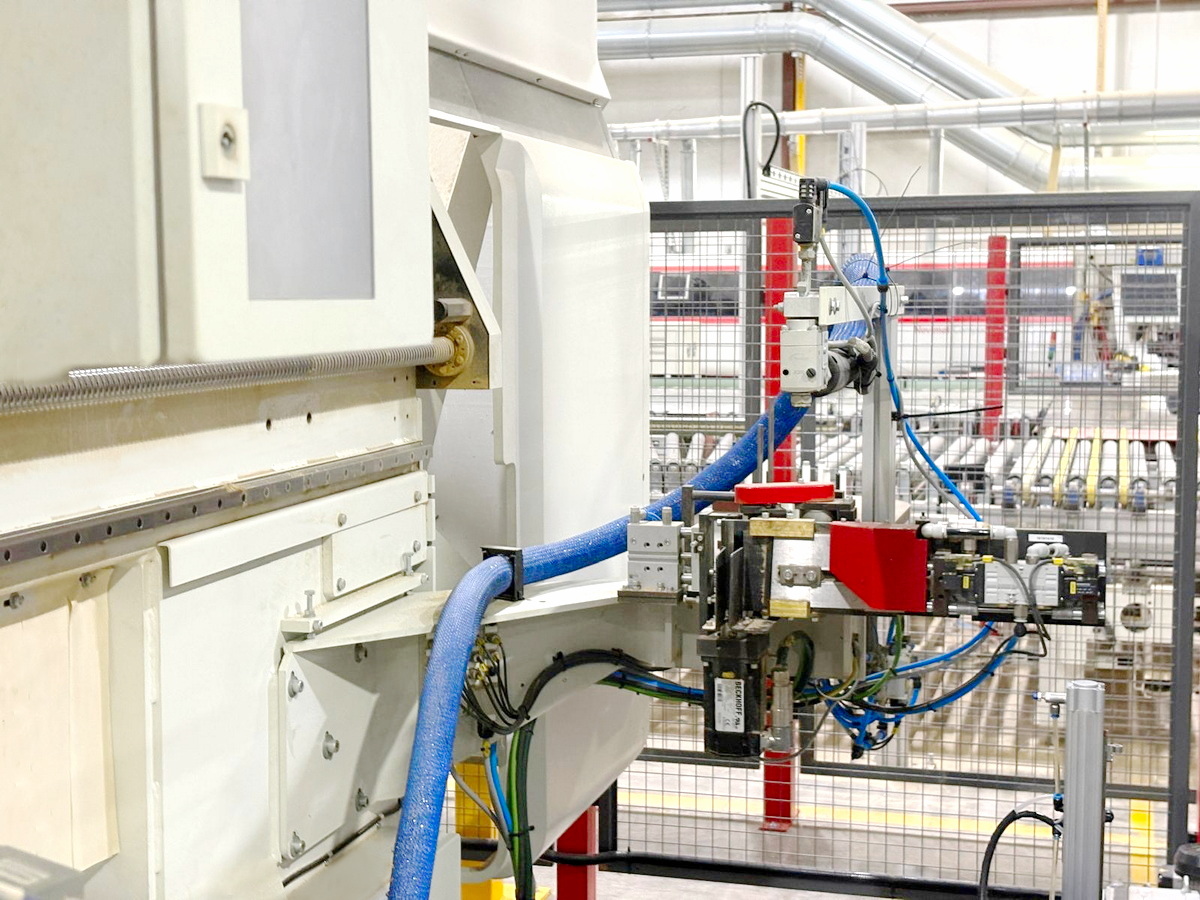

Group de placage à bord (Y Axes)
Groupe encollage (Colle P.U. + Préfuseur) VT 100 / 100 avec pré-fondeur NORDSON

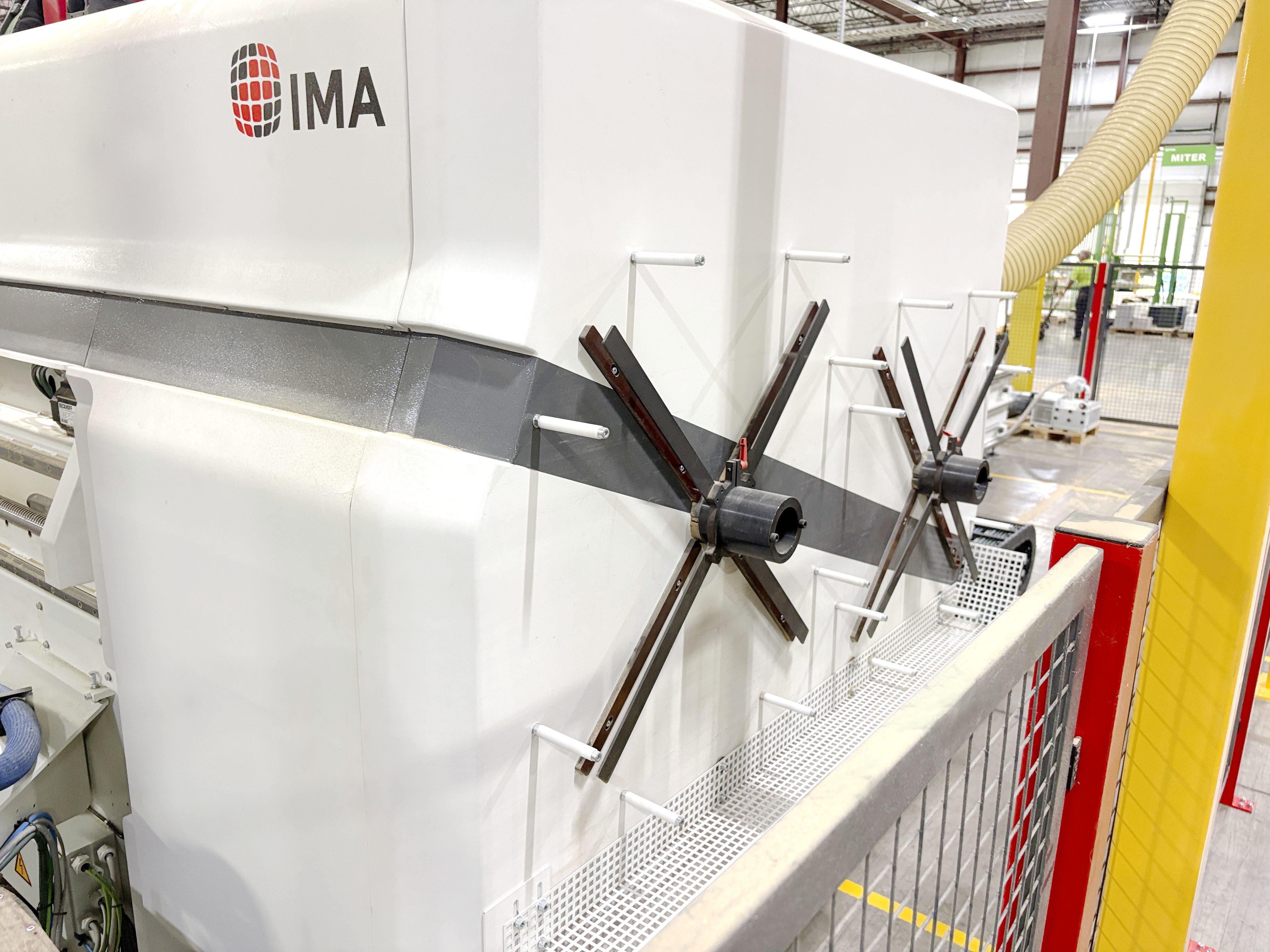

Support porte-bobines (pour N° 2 bobines)
OPTION:
N° 1 Aggregat de perçage (à croix) avec 4 broches orizontales
N° 1 Aggregat scie circulaire (diam. mm 200)
N° 1 Aggregat combinée affleurage / Racleur de chant-profiles (avec extension Racleur de colle
