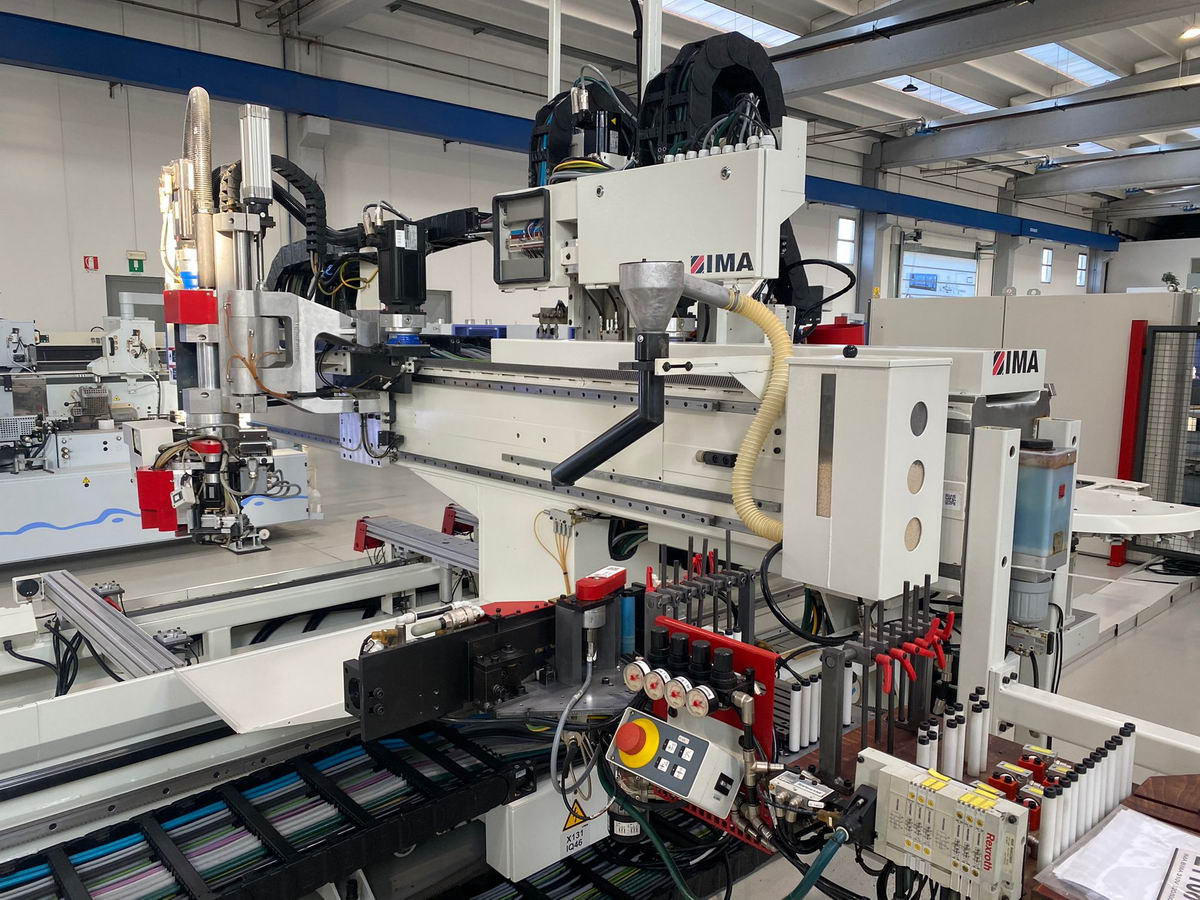

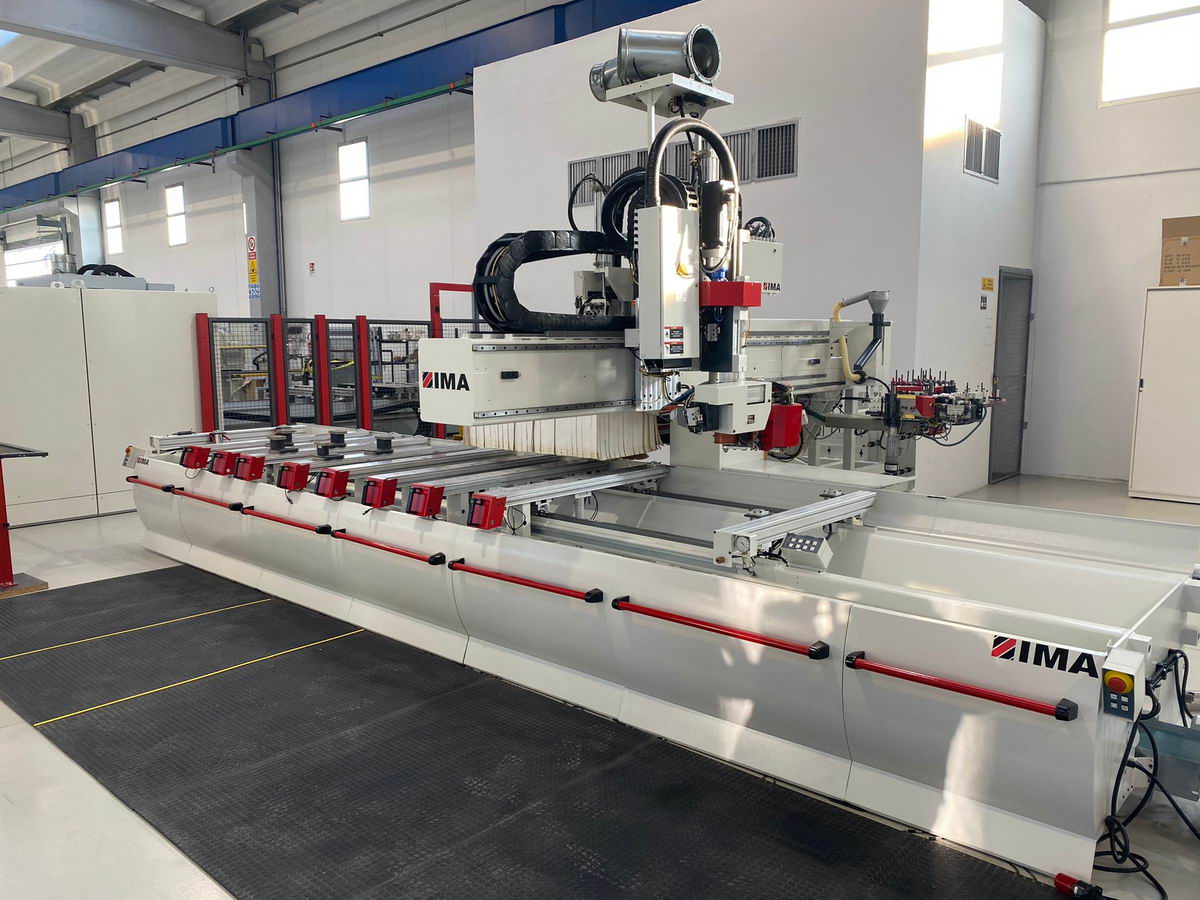

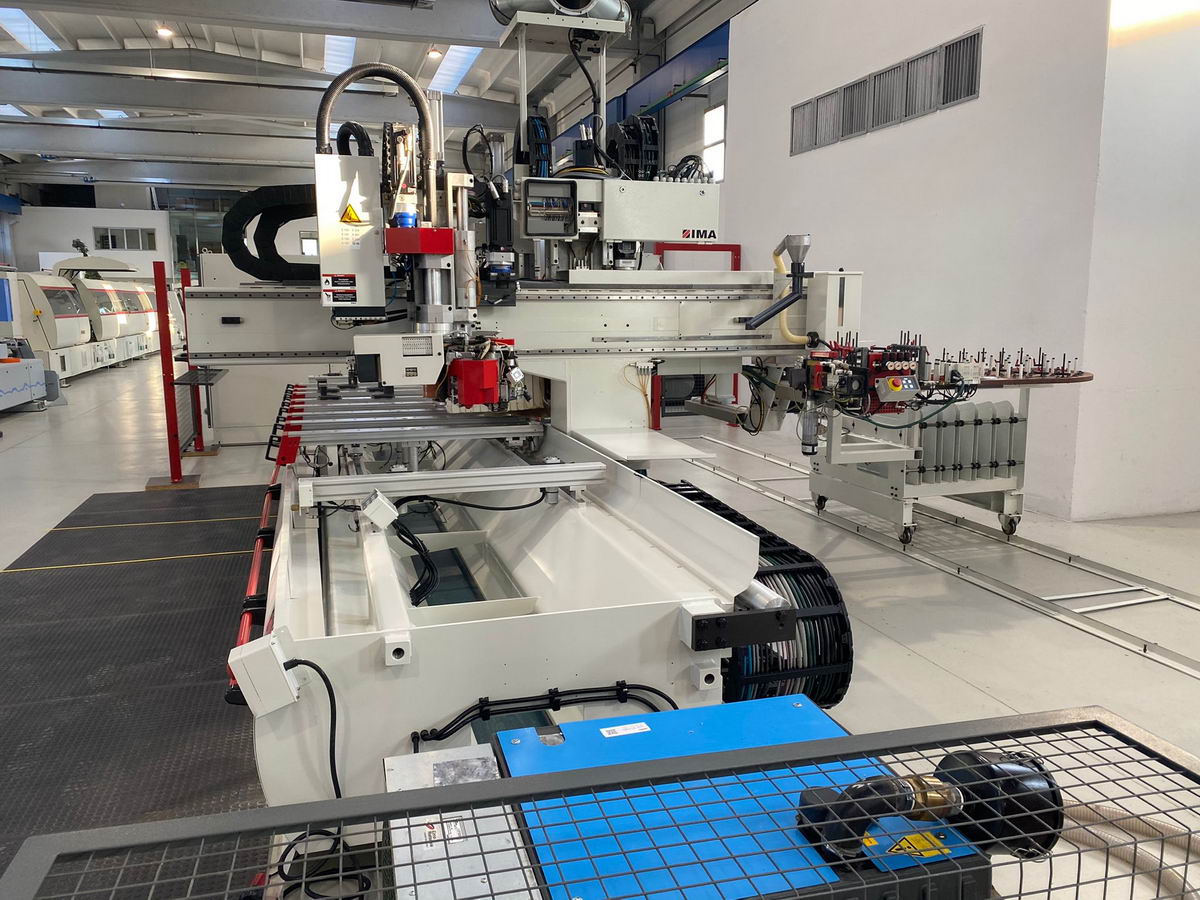

CENTRE D'USINAGE C.N.C. (DEFONCEUSE AVEC PLAQUAGE des CHANTS)
IMA
BIMA 310 V - 120/500
Détails techniques:
CENTRE D'USINAGE C.N.C. à 4 axes (X-Y-Z-C) pour travaux de déphonçage, perçage, coupage et plaquage des chants

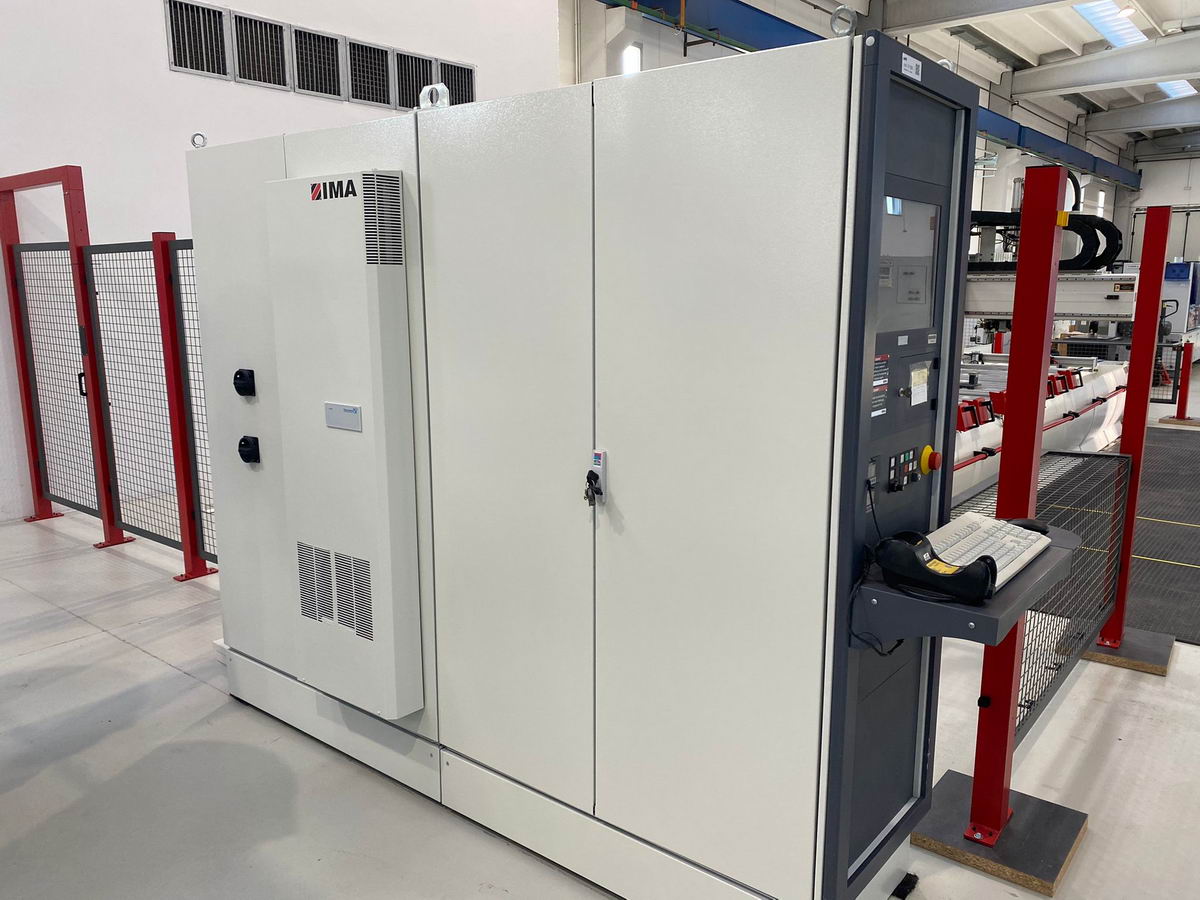

Controle Numérisé IMATRONIC 231 (logiciel IMAWOP)
Champs utile max de travail (sans plaquage de chants) mm 5000 x 1630 x 100
Champs utile max de travail (avec plaquage de chants) mm 3900 x 1450 x 60 (èpaisseur)
N° 8 consoles (supports) régables (longueur 1200 mm)
Ventouses sous-vide (avec N. 1 pompe sous-vide de 140 m3/h)
Visualisateurs à LED pour la position soit sur axe X que sur axe Y
Complete des dispositifs de protection (grilles périmetrales et tapis antérieures de securité)
Tapis motorisée d'evacuation des copeaux (déchet du travail)
N° 2 Electro-broche Verticale HSK F63 (1 x Kw 11 + 1 x Kw 7,5)
Changeur d'outils automatique, avec magasin à 18 positions
N° 21 Broches à perçer verticales et indépendantes (4 x Kw 1,2)
N° 6 Broches à perçer verticales et indépendantes (1 x Kw 3)

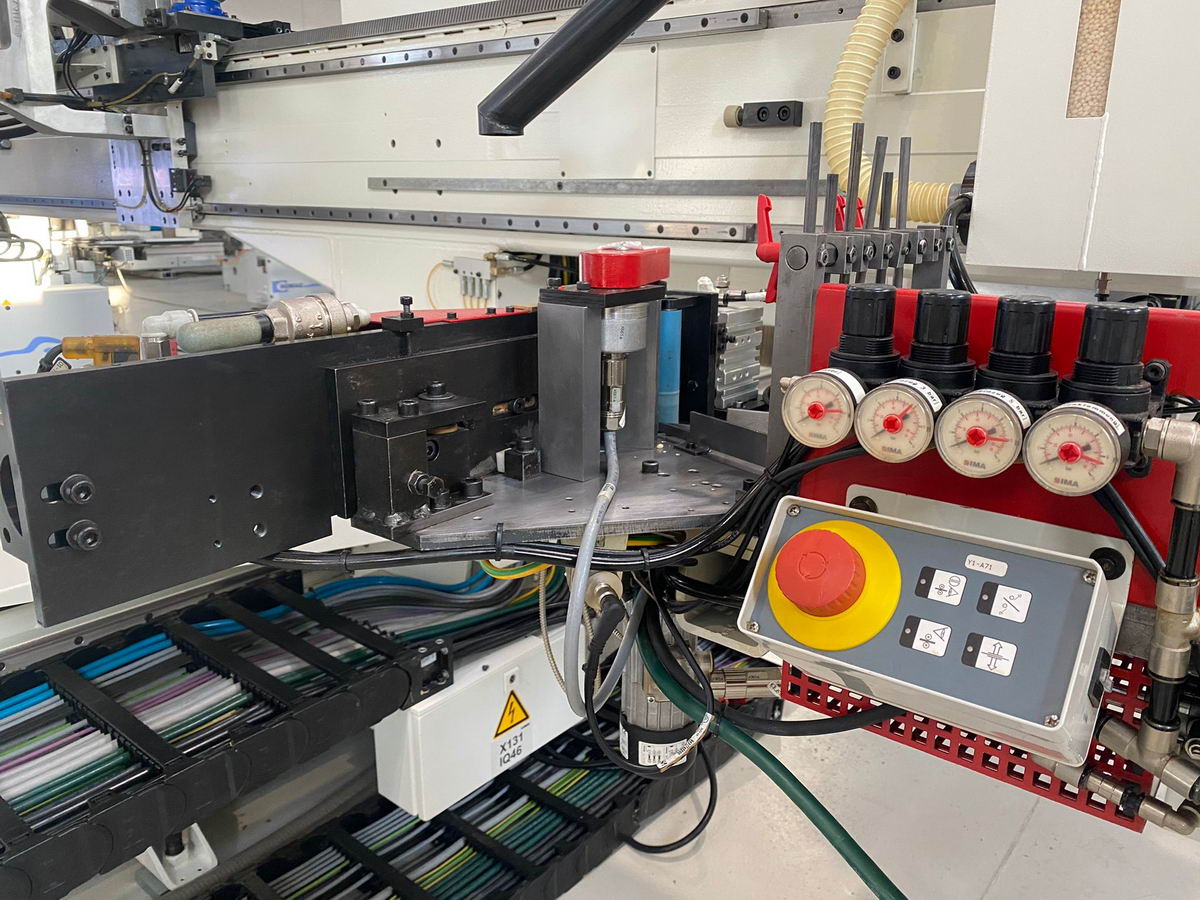

Group de placage à bord - Système encollage (Colle thermo-fusible) VT 50
Support porte-bobines (pour N° 6 bobines)
OPTION:
N° 1 Scie circulaire pour rainurage - max diam mm 200
N° 1 Unité combinée affleurage et racleur de chant
N° 1 Agrégat horizontales à percer (avec N. 4 broches à croix)
