PERCEUSE (LIGNE AUTOMATIQUE DE PERCAGE)

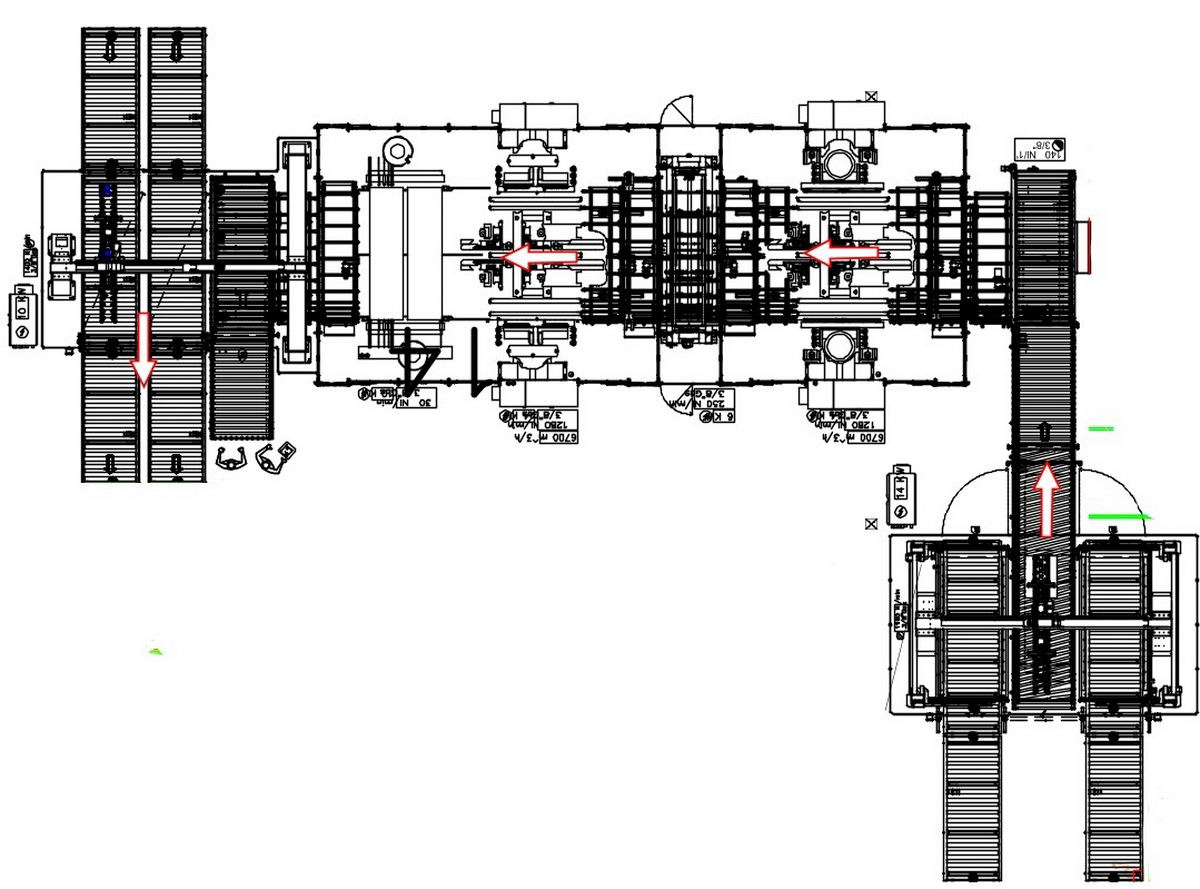

LIGNE flexible à C.N. de Déphonçage, Perçage et insertion Chevilles (Tourillons), au dèfilé
- Largeur min / max des panneaux usinables (axe X) avec FTT: 240/3100 mm
- Epaisseur min / max des panneaux usinables (axe Z) avec FTT: 12/60 mm
- Longueur-profondeur min/max panneaux usi. (axe Y) avec FTT: mm 140/1550 (ou 800 + 800)

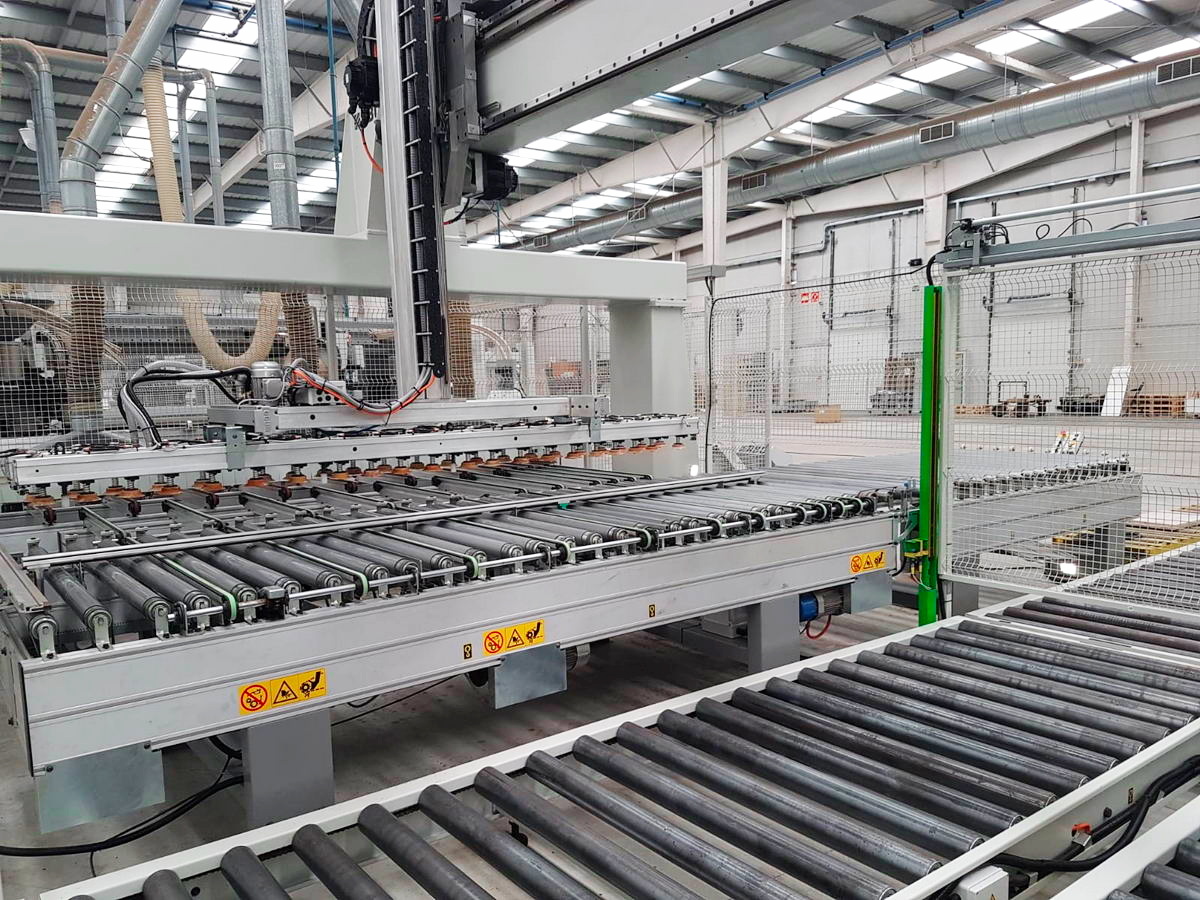

A) Dépileur à pont "RBO", double station Mod. Avantage C
B) Table à rouleaux motorisé avec courroies motorisées à 90° (de longitudinal à transversal)

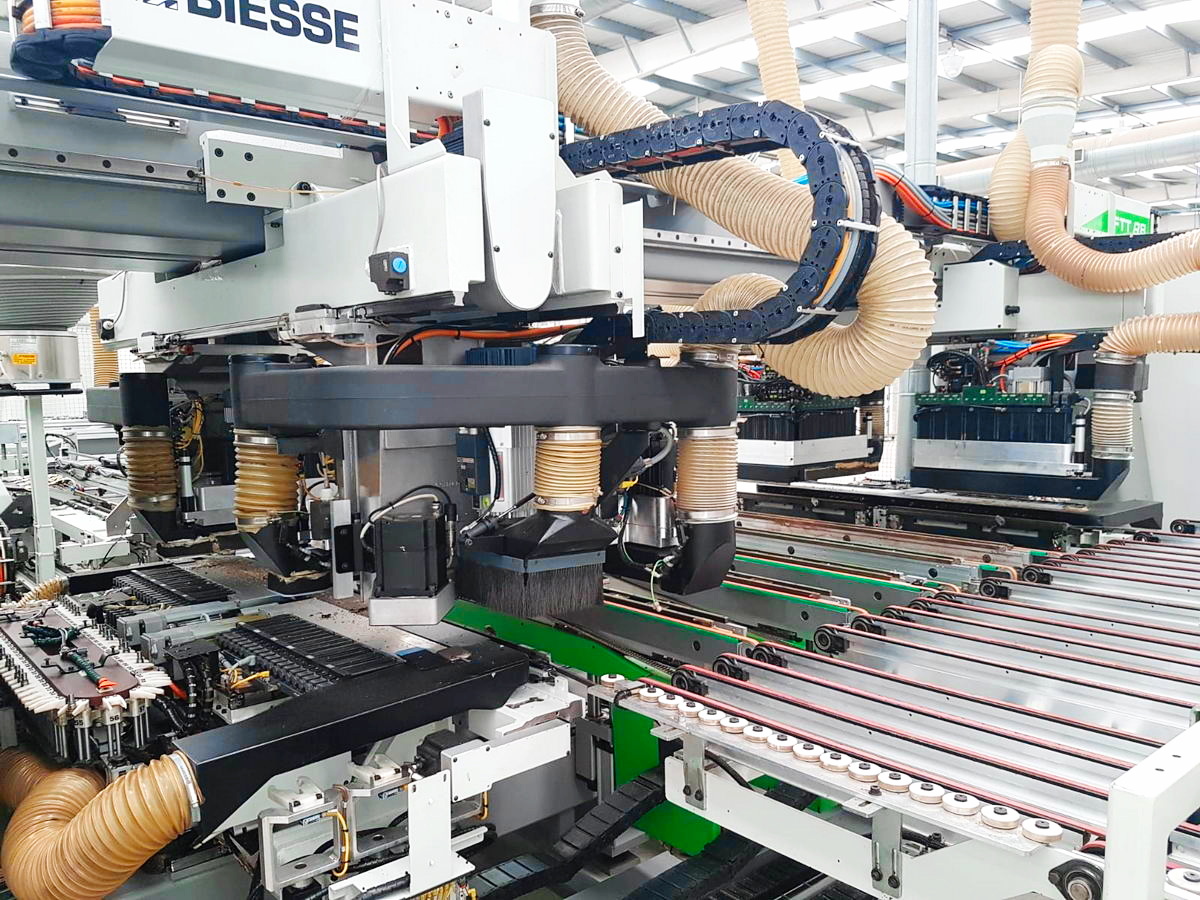

C) Portail CNC (déphonçage et perçage) "BIESSE" FTT 800
Zone A: N° 2 Electro-broches ISO 30 (Kw 3,7 chacune) porte-outils à 3 positions ch. (tot. 6)
Zone B: N° 2 Prédispositions pour installer 2 Electro-broches
- N ° 2 magasins porte-outils (revolver) à 56 positions chacun (total 112)
- N ° 4 unités supérieurs perçage (4x32= 128 broches verticales + 4x12=48 broches horizontale)
D) Transfert de connexion "RBO", avec Culbuteur (180°) Mod. Ribaltatore

E) Portail CNC (déphonçage et perçage) "BIESSE" FTT 800
- N ° 2 groupes horizontaux (1 droite + 1 gauche) avec 4 têtes BH18 à 18 broches chaqu'une
(36 droite + 36 gauche), total 72 broches
Zone A: N ° 2 Electro-broches ISO 30 (Kw 4,5 chacune) porte-outils à 3 positions ch. (tot. 6)
Zone B: N ° 2 Prédispositions pour installer 2 Electro-broches
- N ° 2 porte-outils (chaînes) à 60 positions chacun (totale 120)
- N ° 4 unités supérieurs perçage (4x32= 128 broches verticales + 4x4=16 broches horizontale)
F) Module d'insertion de Chevilles (Tourillons) RD "BIESSE"
- N ° 2 groupes horizontaux (1 droite + 1 gauche) avec 5 injectores chacun (tot. 10 injectores)
G) Empileur à pont "RBO", double station Mod. Advantage SC
