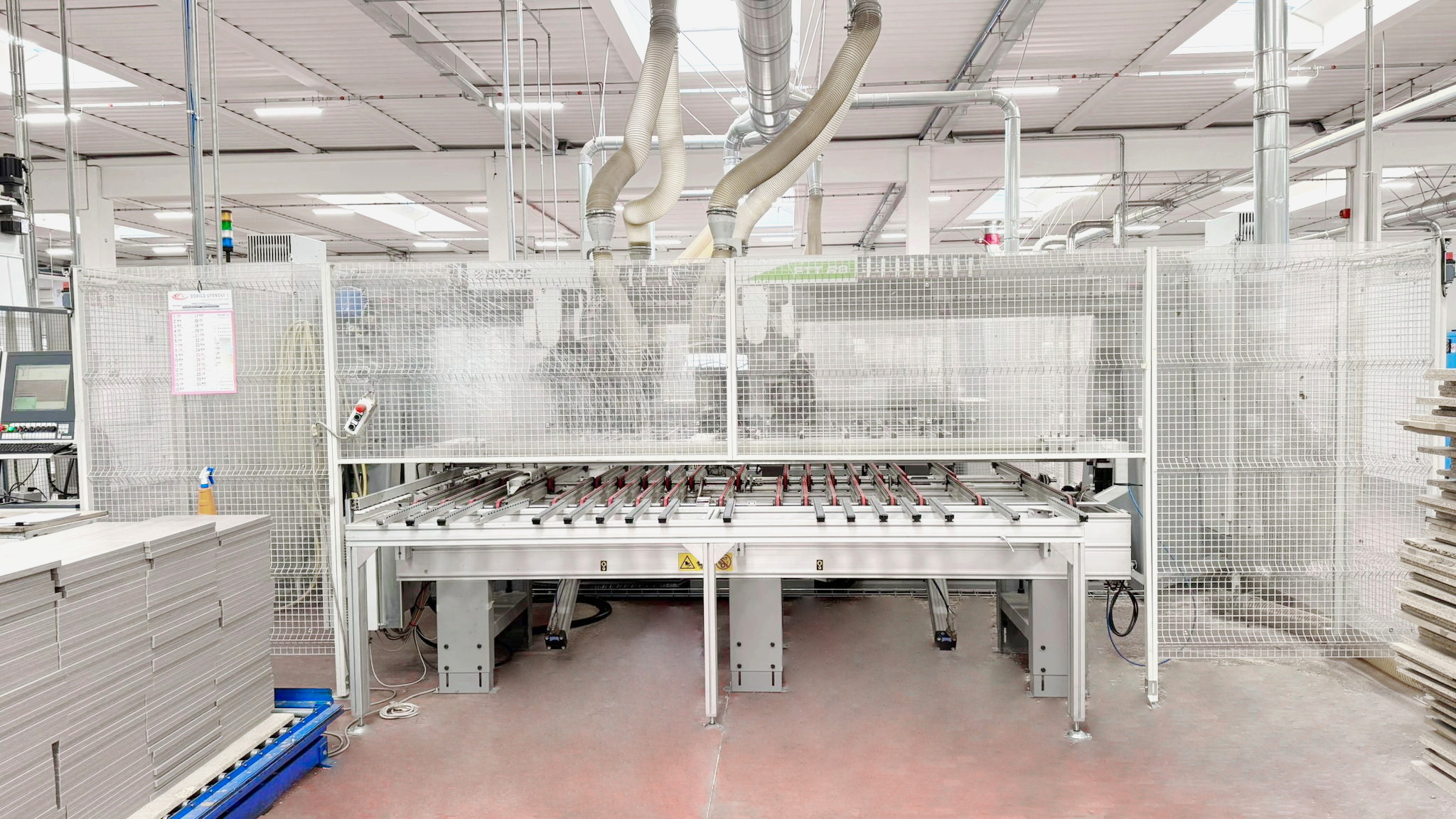

PERCEUSE (LIGNE AUTOMATIQUE DE PERCAGE)

LIGNE flexible à C.N. de Déphonçage, Perçage et insertion Chevilles (Tourillons), au dèfilé
- Largeur min / max des panneaux usinables (axe X) avec FTT: 240/3100 mm
- Epaisseur min / max des panneaux usinables (axe Z) avec FTT: 12/60 mm
- Longueur-profondeur min/max panneaux usi. (axe Y) avec FTT: mm 140/1550 (ou 800 + 800)
A) Convoyeur (table) à rouleaux motorisé avec courroies motorisées à 90° "RBO"

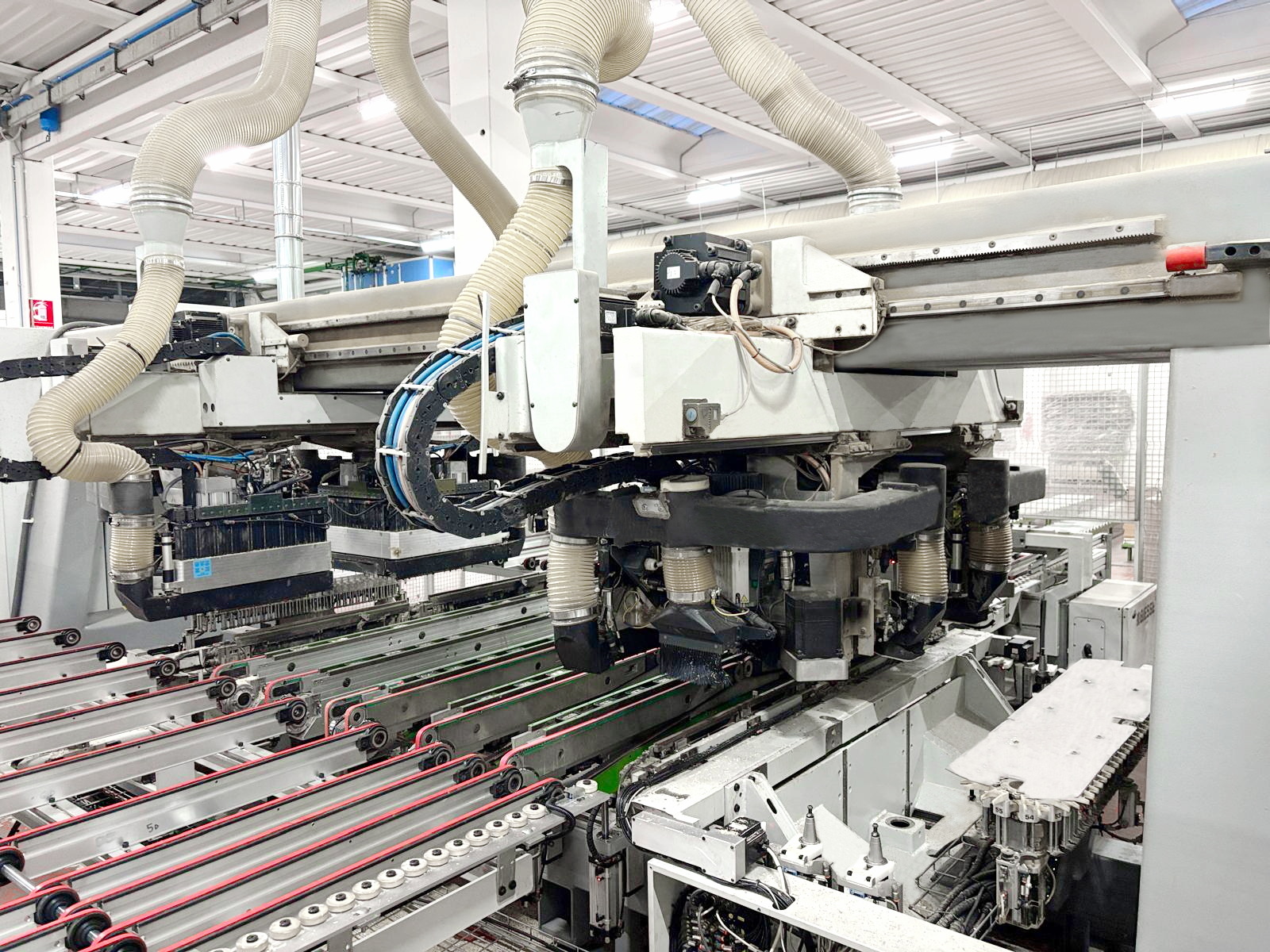

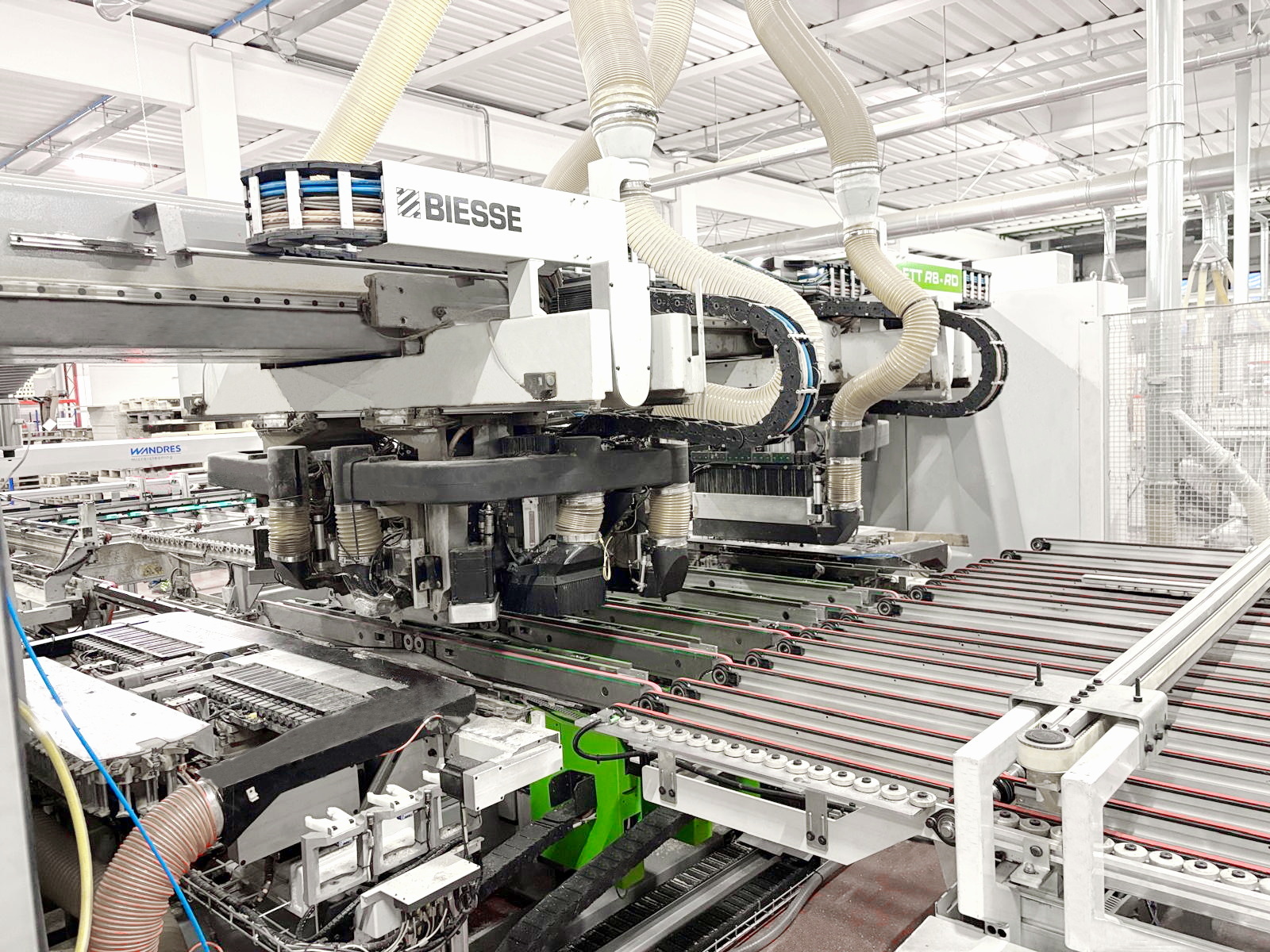

B) Portail CNC (déphonçage et perçage) "BIESSE" FTT 800
Zone A: N° 2 Electro-broches verticales ISO 30 (Kw 4,5 ch.) avec 2 porte-outils à 3 positions ch. (total 6)
Zone B: N° 2 Prédispositions pour installer 2 autres Electro-broches verticales
- N° 4 unités supérieures de perçage (4x32= 128 broches verticales + 4x4= 16 broches horizontale en Y)

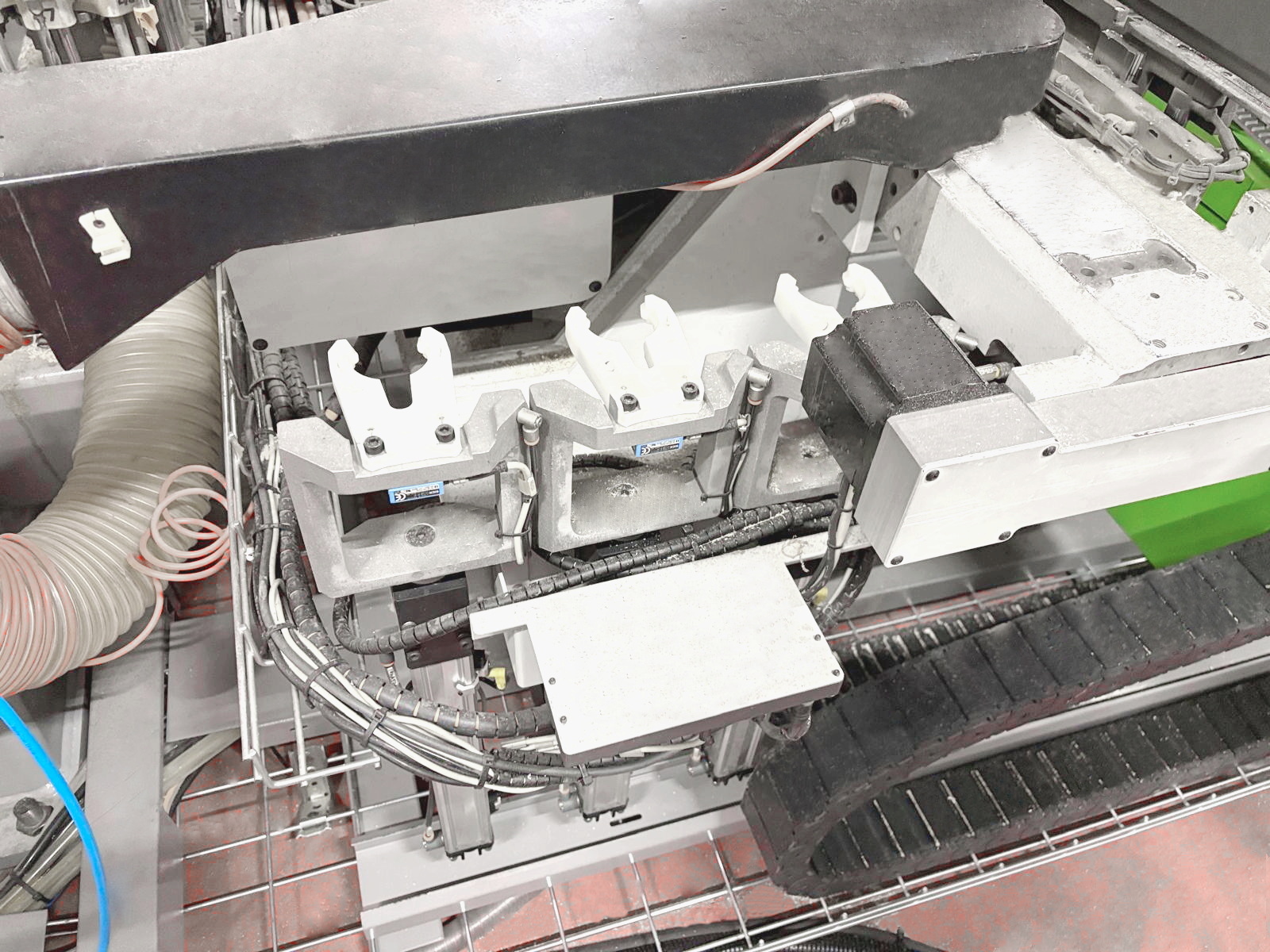

- N° 2 magasins (revolver) porte-broches de perçage à 60 positions chacun (total 120 places)

C) Transfert de connexion "RBO", avec Rétourneur-Culbuteur (180°) Mod. Ribaltatore

D) Portail CNC (déphonçage et perçage) "BIESSE" FTT 800 R8
- N° 2 unités horizontales (1 droite + 1 gauche) avec 4 têtes perçage BH18 (36 D+36 G), total 72 broches
Zone A: N° 2 Electro-broches verticales ISO 30 (Kw 4,5 ch.) avec 2 porte-outils à 3 positions ch. (total 6)
Zone B: N° 2 Prédispositions pour installer 2 autres Electro-broches verticales
- N° 4 unités supérieures de perçage (4x32= 128 broches verticales + 4x4= 16 broches horizontale en Y)
- N° 2 magasins (revolver) porte-broches de perçage à 60 positions chacun (total 120 places)

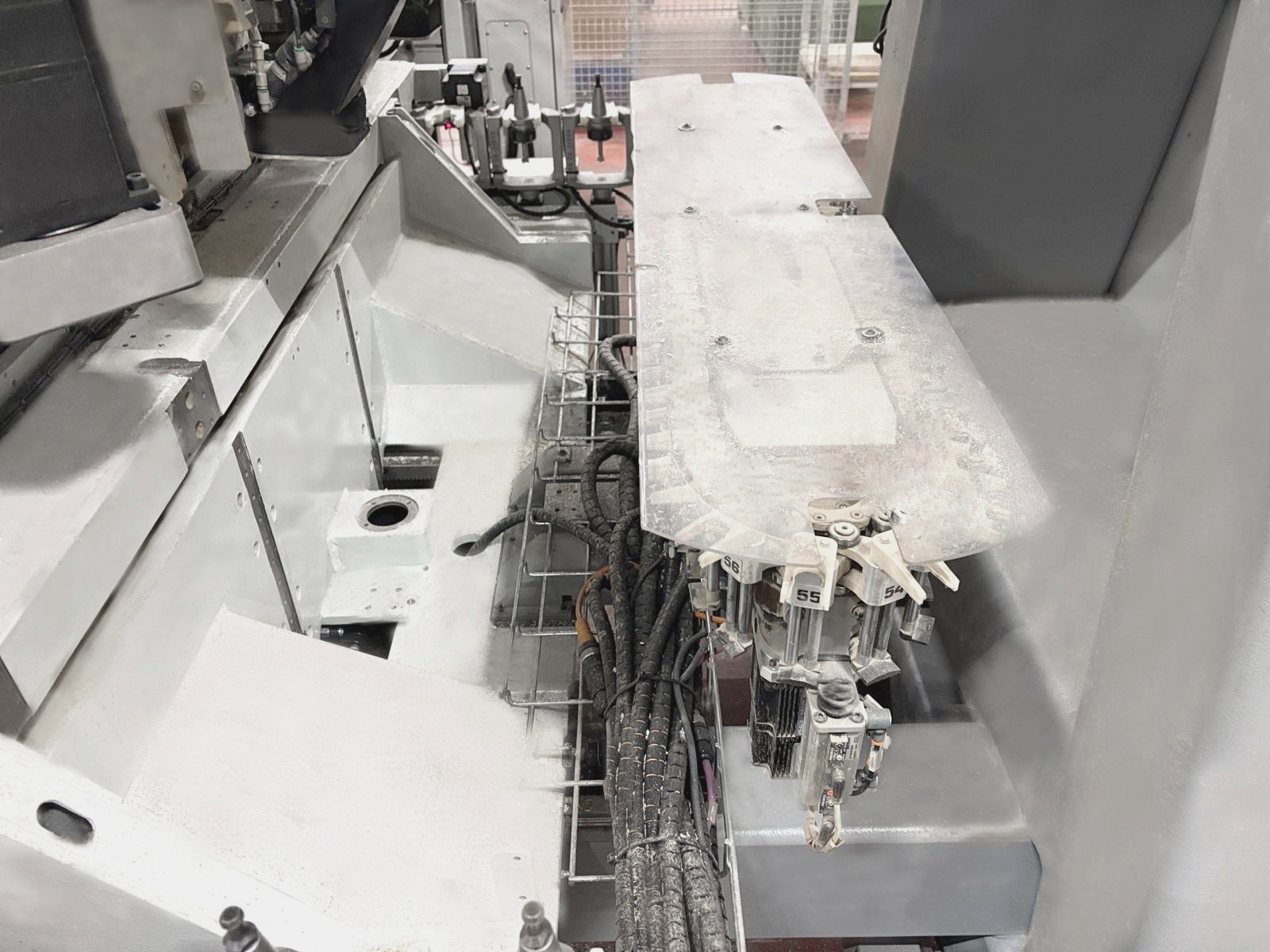

E) Module d'insertion de Chevilles (Tourillons) RD "BIESSE"
- N ° 2 groupes horizontaux (1 droite + 1 gauche) avec 5 injectores chacun (tot. 10 injectores)

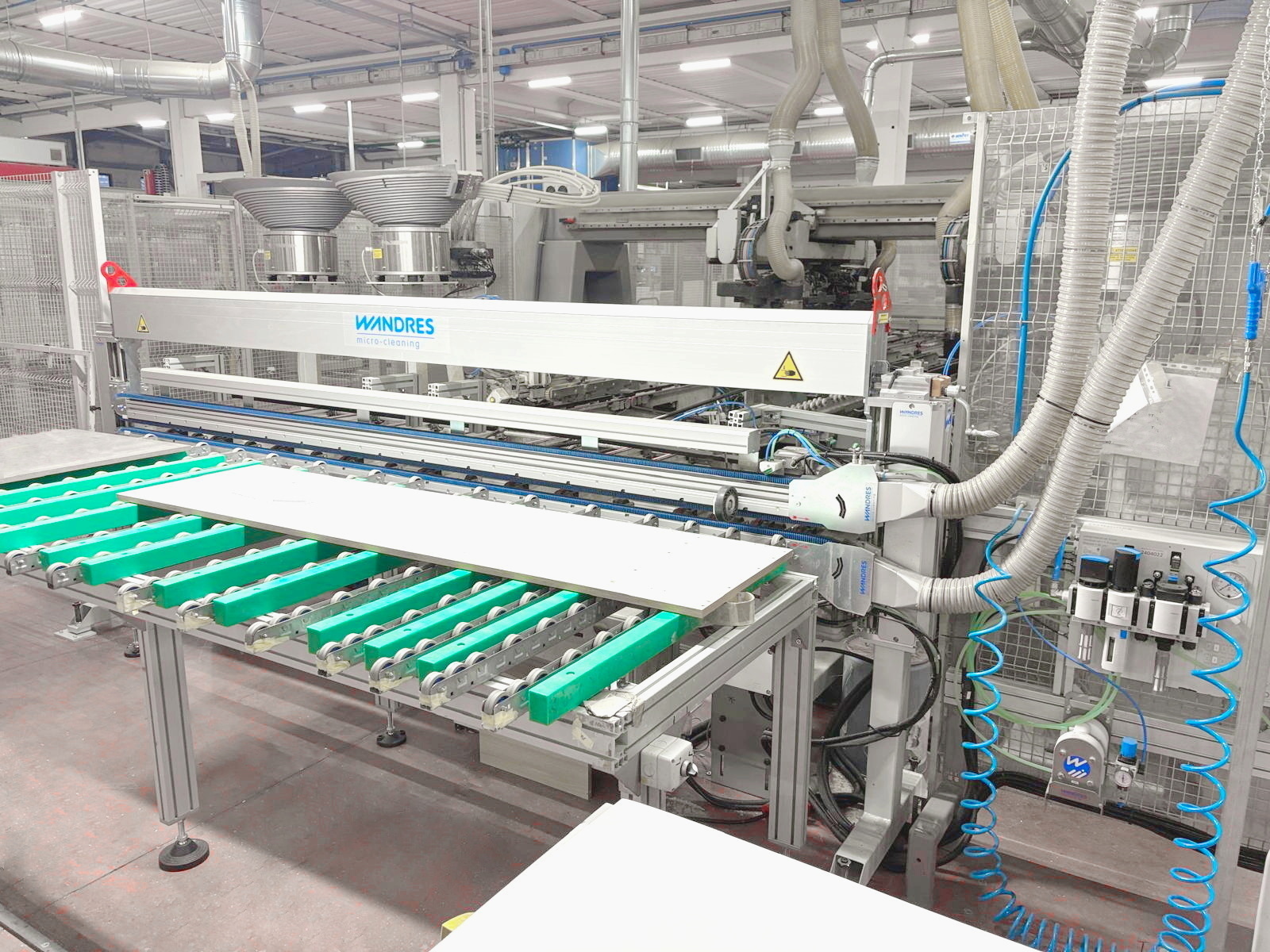

F) Machine de dépoussiérage, à nettoyer "WANDRES"
