CENTRE D'USINAGE C.N.C. (DEFONCEUSE AVEC PLAQUAGE des CHANTS)
IMA

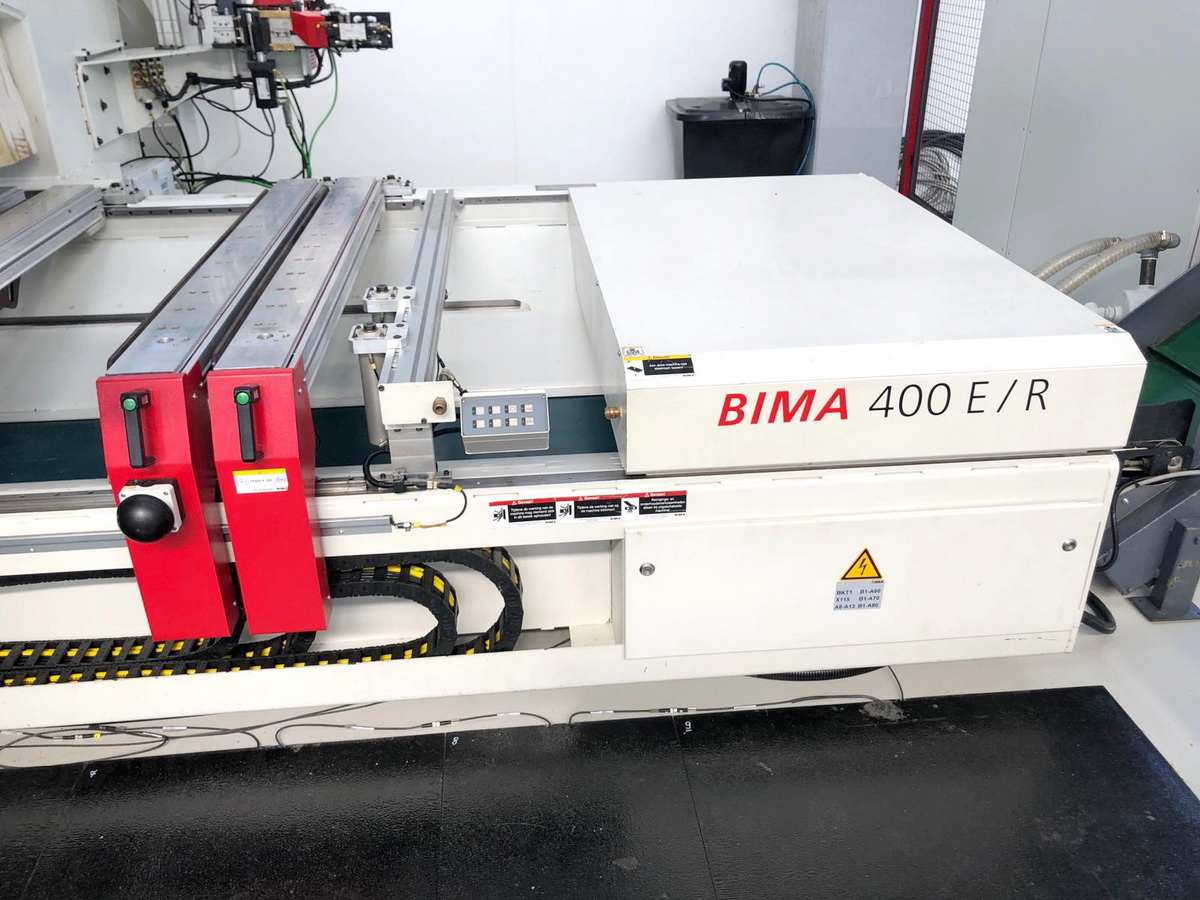

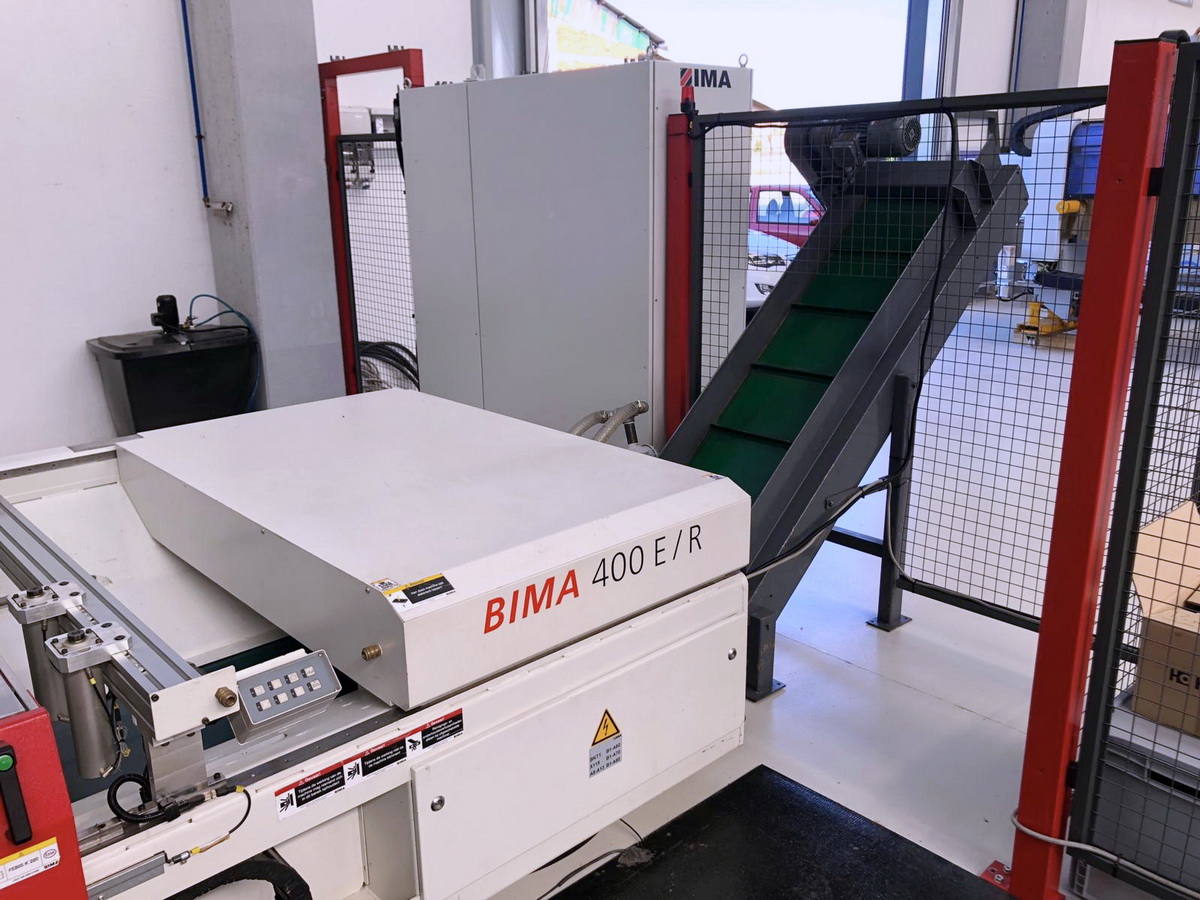

Bima 400 V/R - 145/400
Détails techniques:
CENTRE USINAGE à 5 axes (X-Y-Z-C,5) pour déphonçage, perçage, coupage et plaquage chants
Machine à "col-de-cigne"
Control Numérique ICOS CNC avec Logiciel IMAWOP
Cabine de protection de la tete de travail - Tapis fronteaux d’emergence
Table de travail avec supports/consolles (avec N° 8 supports/consolles x mm 1400)
Système LED sur Consolles, pour faciliter le positionnement des ventouses

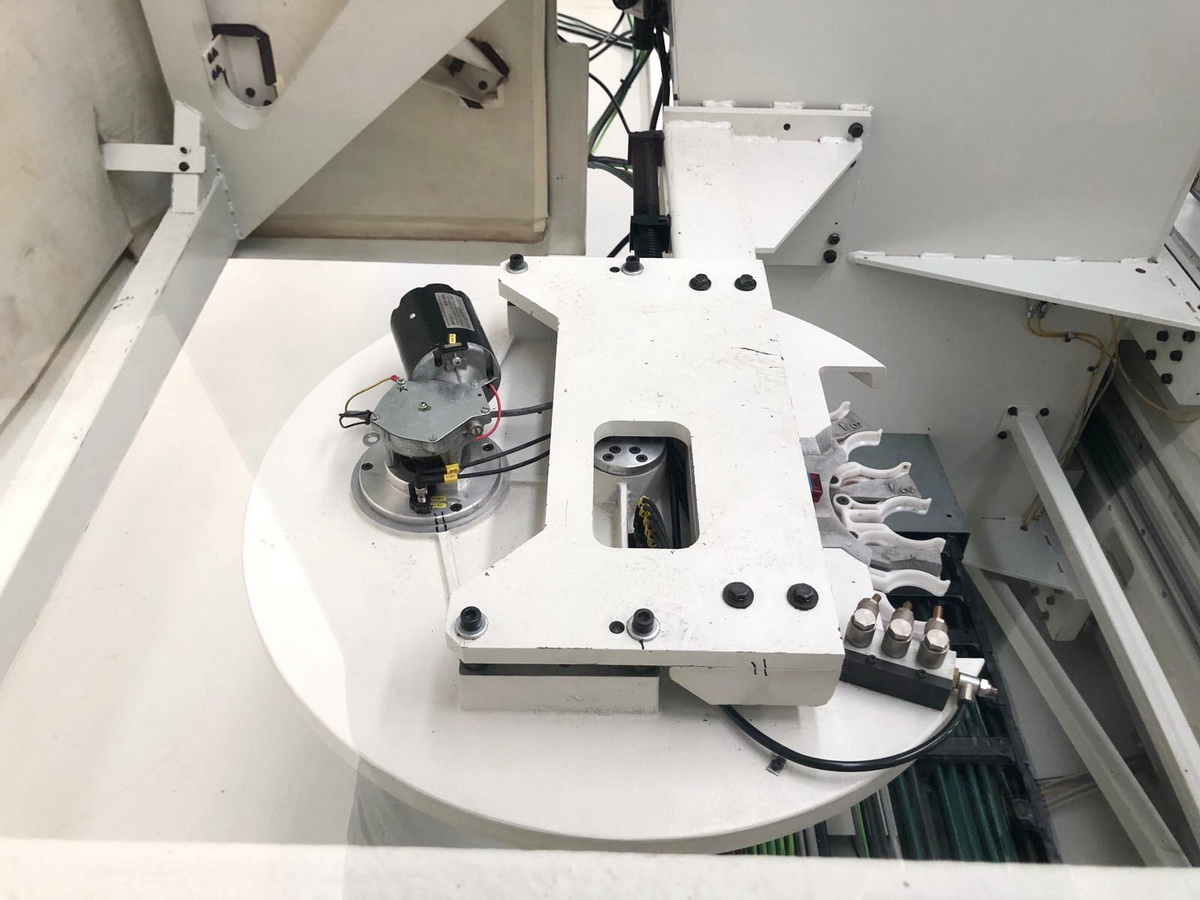

Changeur automatique d'outils - Magasin porte-outils (N° 18 places-positions)
Maxi champ util de travail (X - Y - Z) mm 4000 x 2100 x 300
Maxi champ util de travail (X - Y - Z) en plaquage de chant (mm) 4000 x 1800 x 60

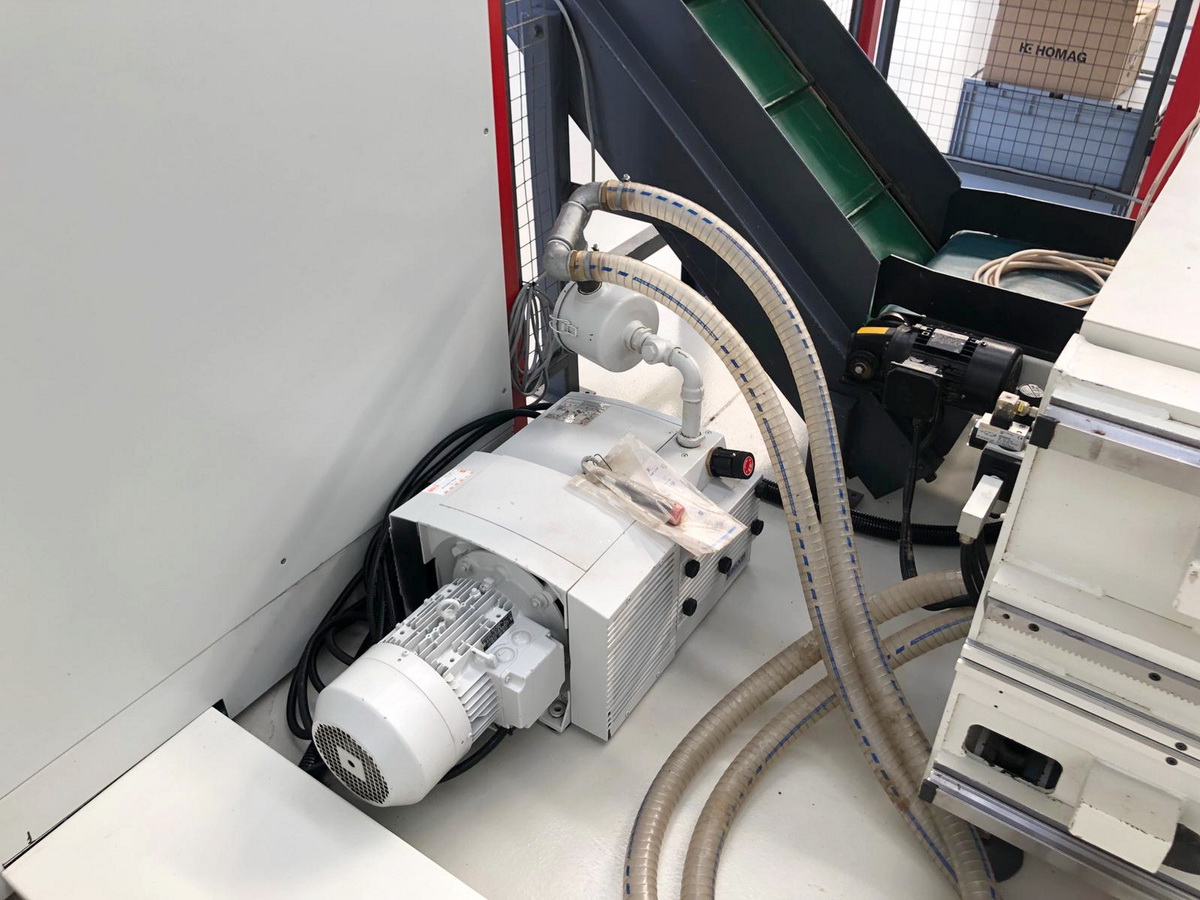

Champs de travail (N°) 2 - Pompe sous-vide (capacité m3/h) 140

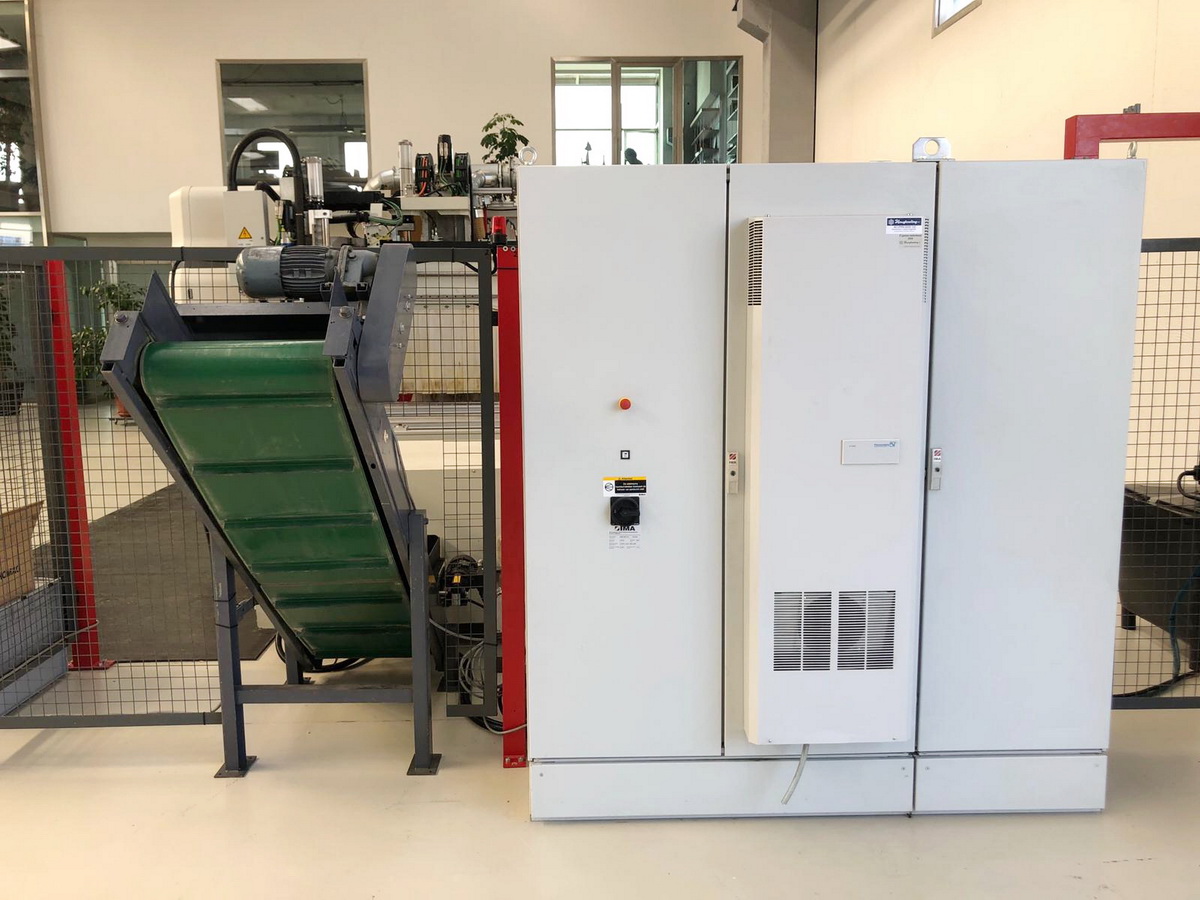

Tapis motorisée d'evacuation des copeaux (déchet du travail)
Armoire électrique et tableau de bord separé - Puissance totale installé (Kw) 32
GROUPES DE TRAVAIL (SUPERIEURS):
N. 21 Broches à perçer verticales et indépendantes (4 X Kw 1,2)

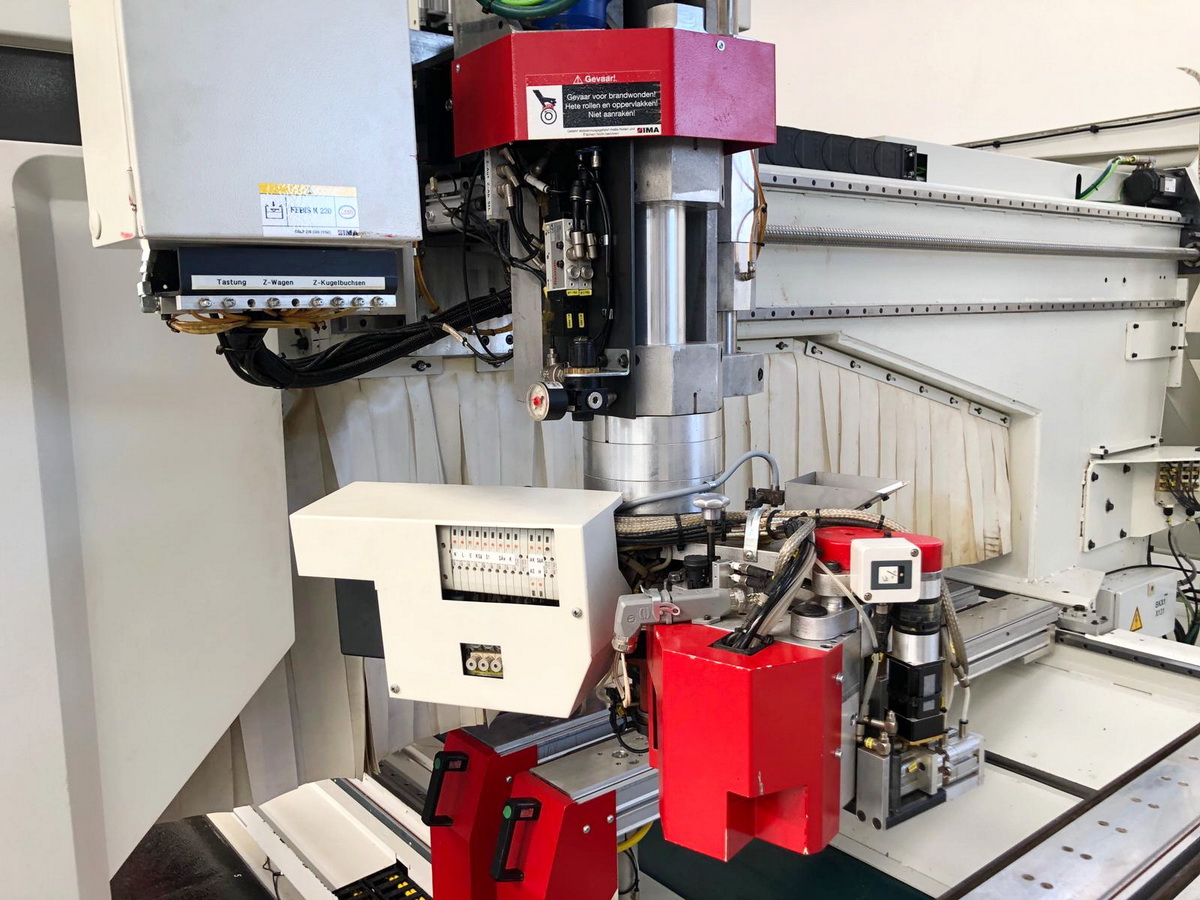

N. 1 Electro-broche verticale HSK 63 ROBOT (Kw 16)
Group de plaquage de chant à bord, unité encollage (Colle thermo-fusible) VT 100
Epaisseur des chants en rouleaux (min/max) mm 0,4 / 3

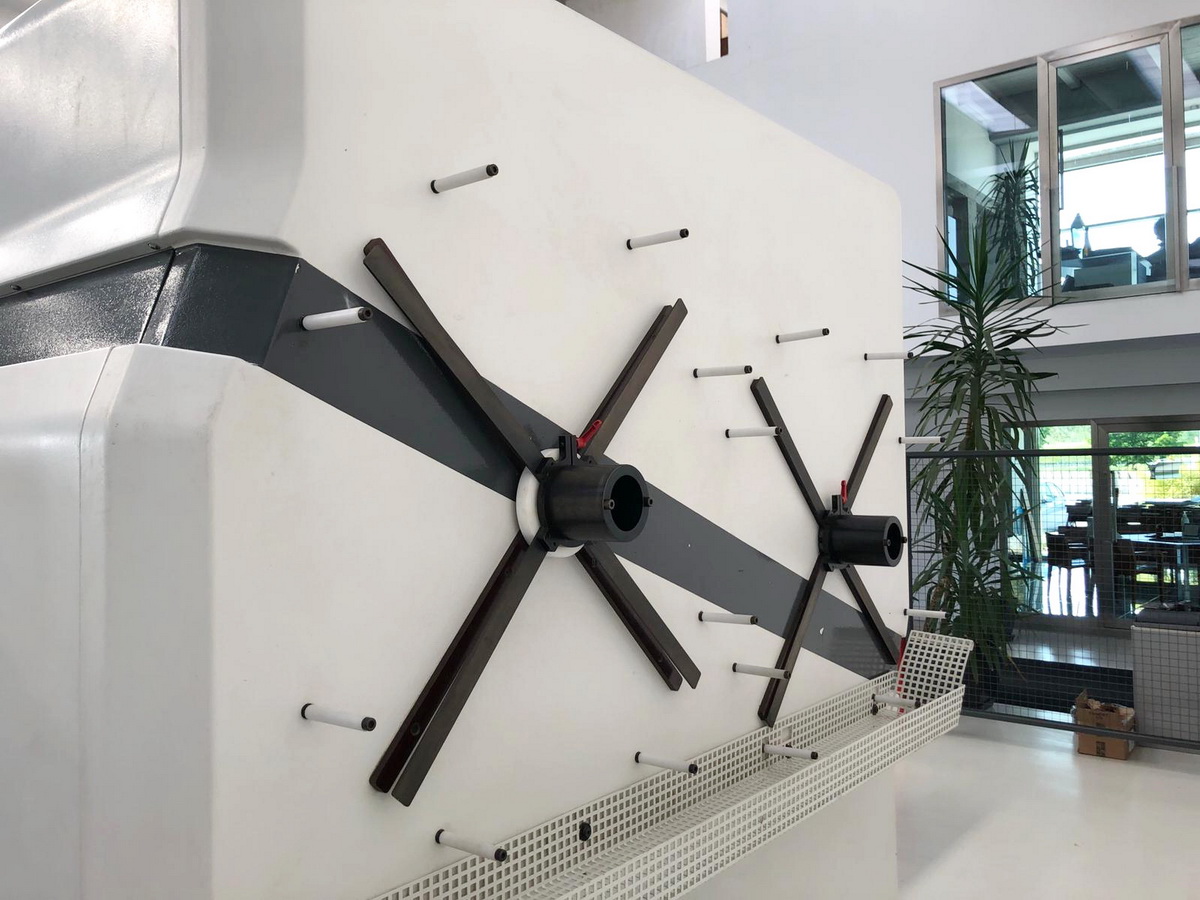

Support porte-bobines (pour N. 2 bobines)
OPTIONALS:
Unité scie circulaire diam mm 200
Unité combinée affleurage et racleur de chant
Aggregat de perçage horizontal (avec N. 4 broches)
