CENTRE D'USINAGE C.N.C.
BIESSE
Rover A FT 1531 (nesting)
Détails techniques:
CELLULE "NESTING" avec Centre d'usinage CNC à 4 axes (X-Y-Z-C), composée par :

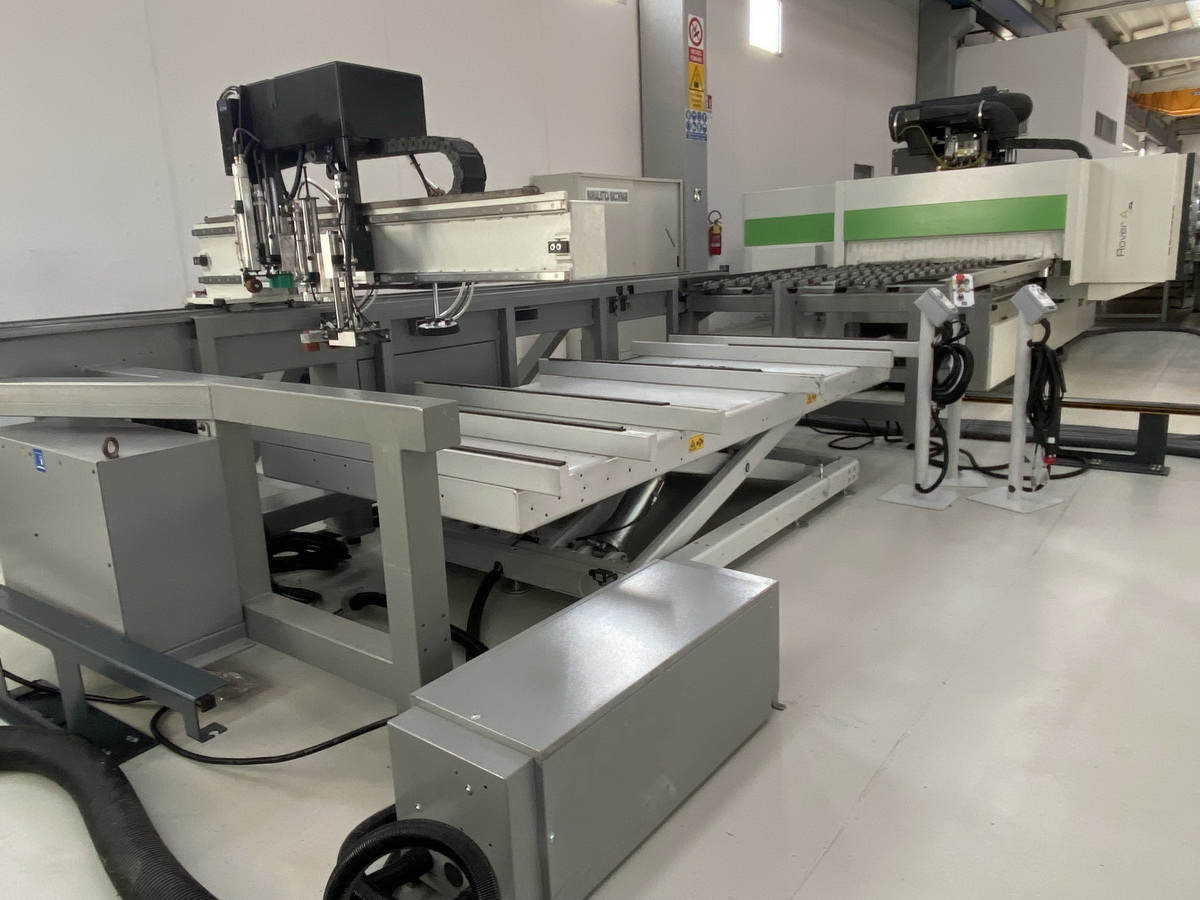

K09040A) SYSTÈME DE CHARGEMENT AUTOMATIQUE (type B) également pour panneaux minces,

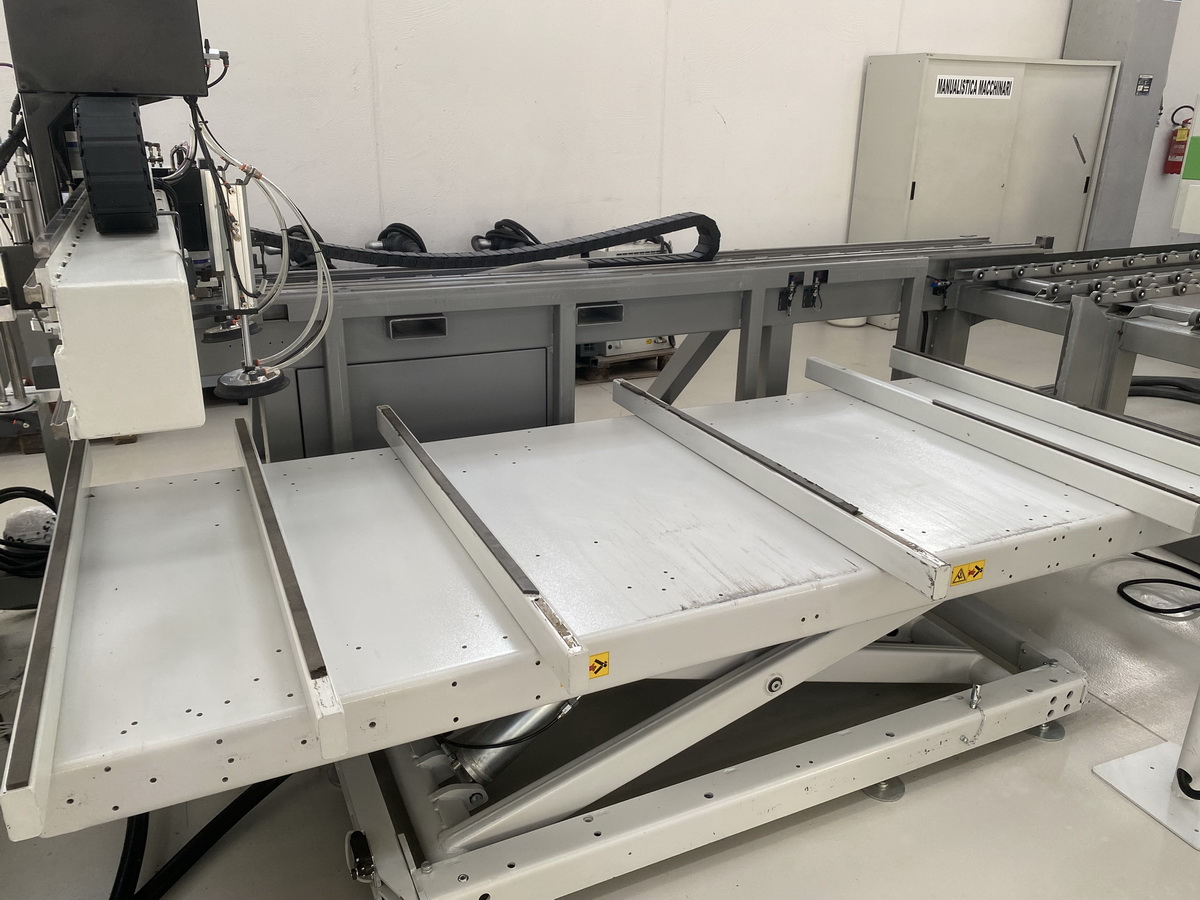

avec table à ciseaux, bras d'expulsion des pièces avec ventouses sous-vide,

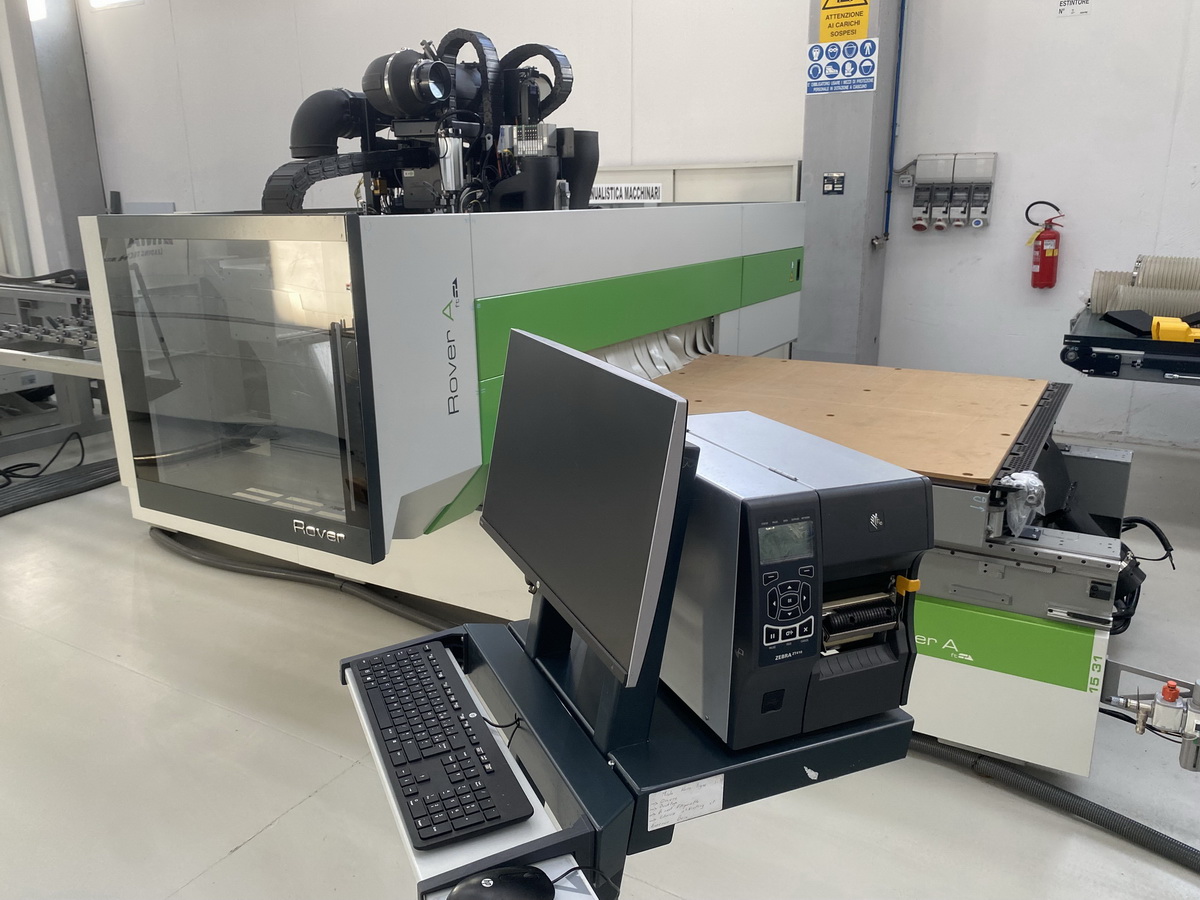

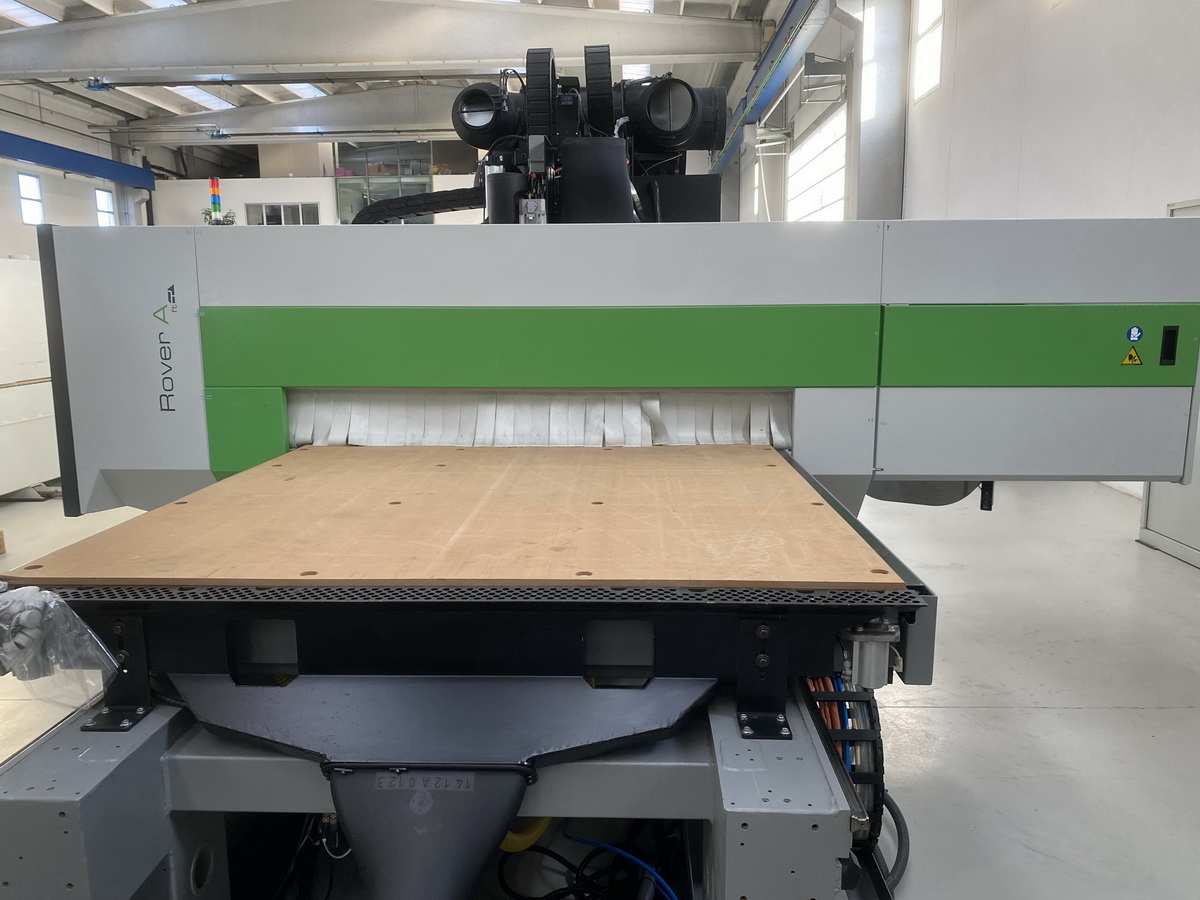

K09040B) CNC "nesting" 4-axes (table plaine) "BIESSE" Mod. Rover A - FT 1531
Machine à portail mobile (axe X)
Commande Numérique BH660 (WRT) avec Logiciel bSolid (3D CAD-CAM) + bNest

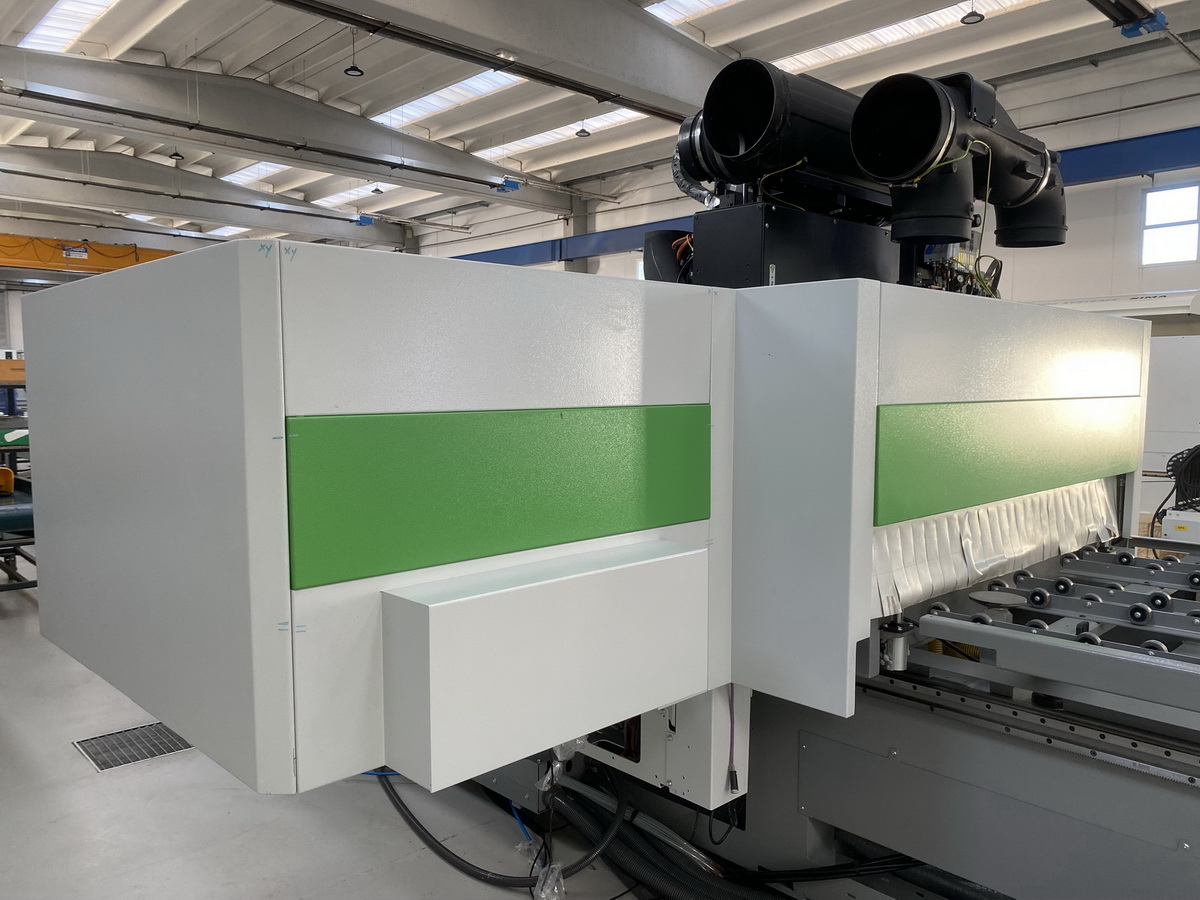

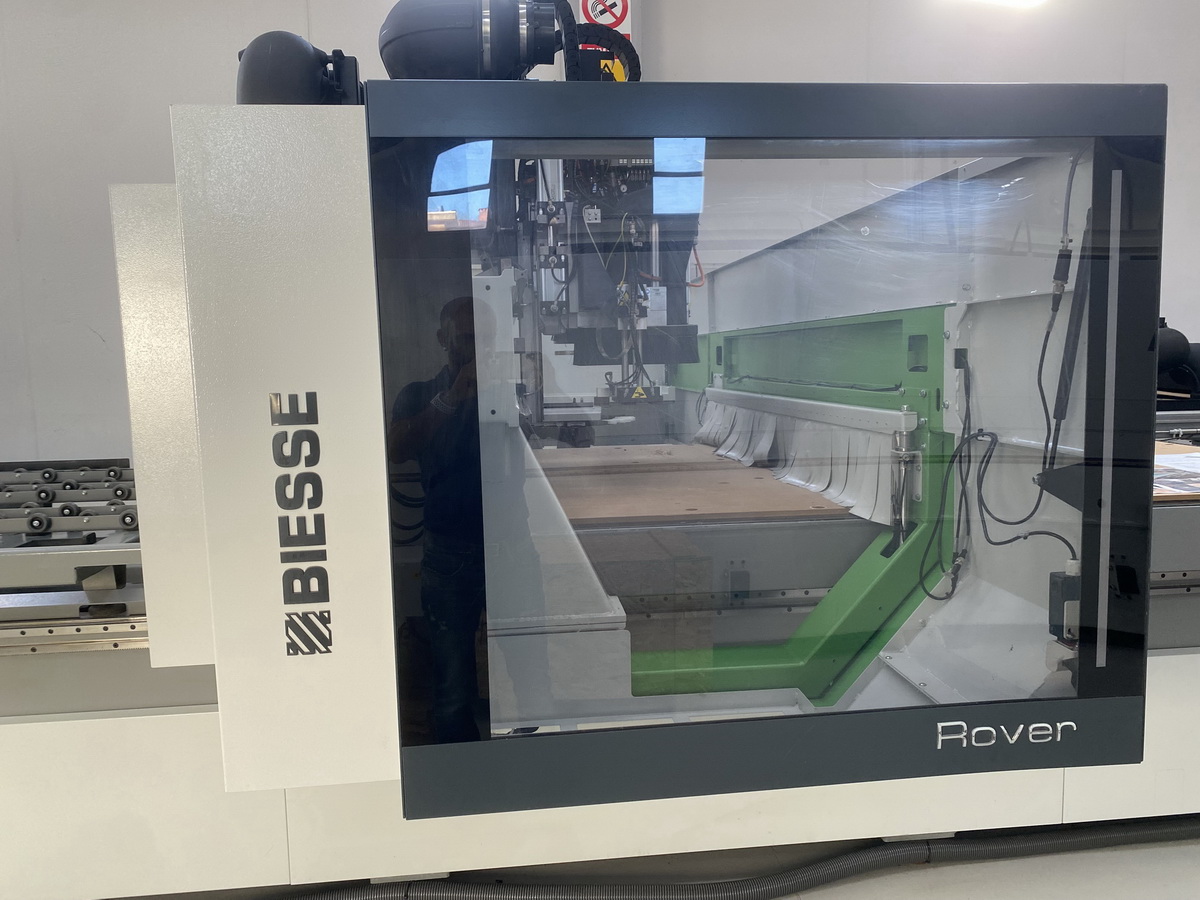

Cabine de protection de la tete de travail Bumper et Table plaine de travail FT
Changeur automatique d'outils avec 2 Magasins porte-outils

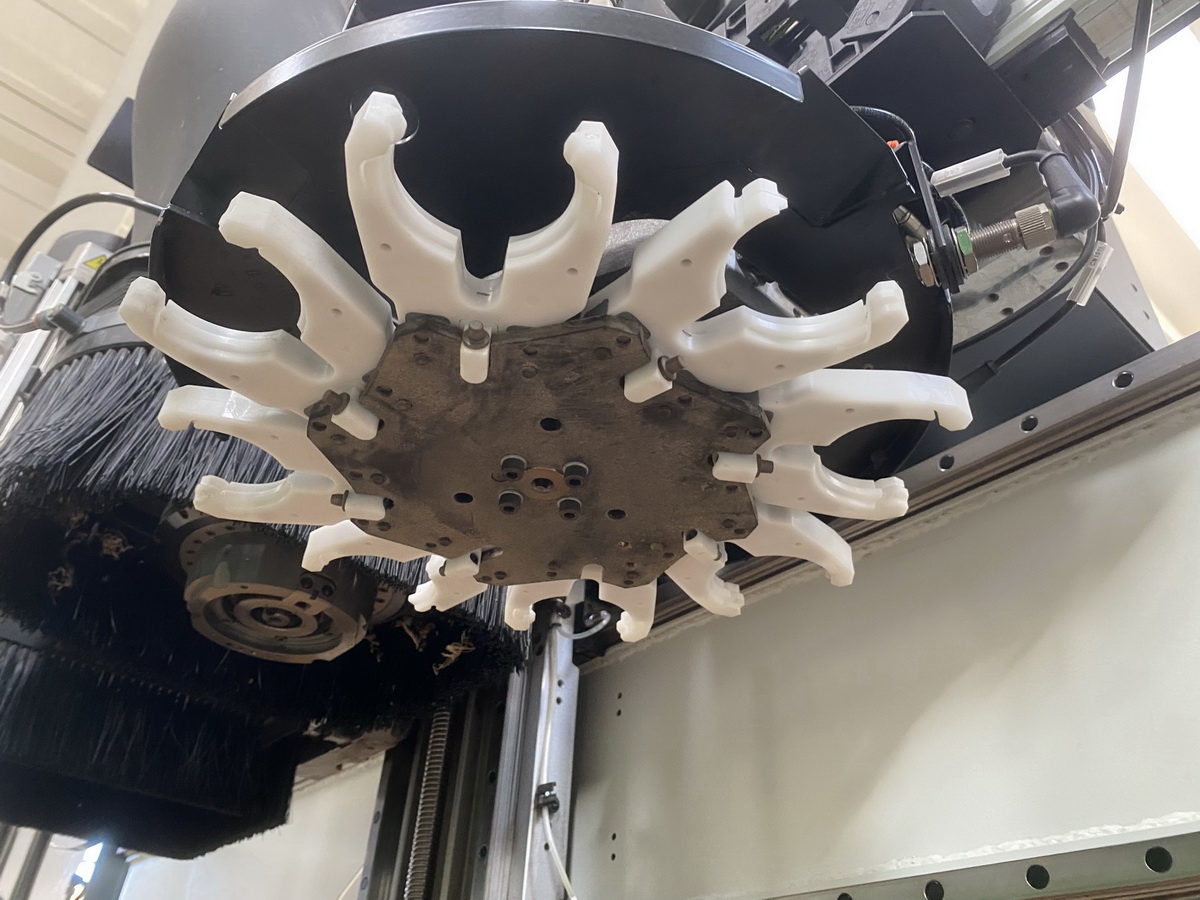

1èr Magasin à 16 places (sur axe X) et 2em à revolver et 8 places (seu axe Y)
Maxi. champ util de travail (X - Y - Z) mm 3100 x 1560 x 170

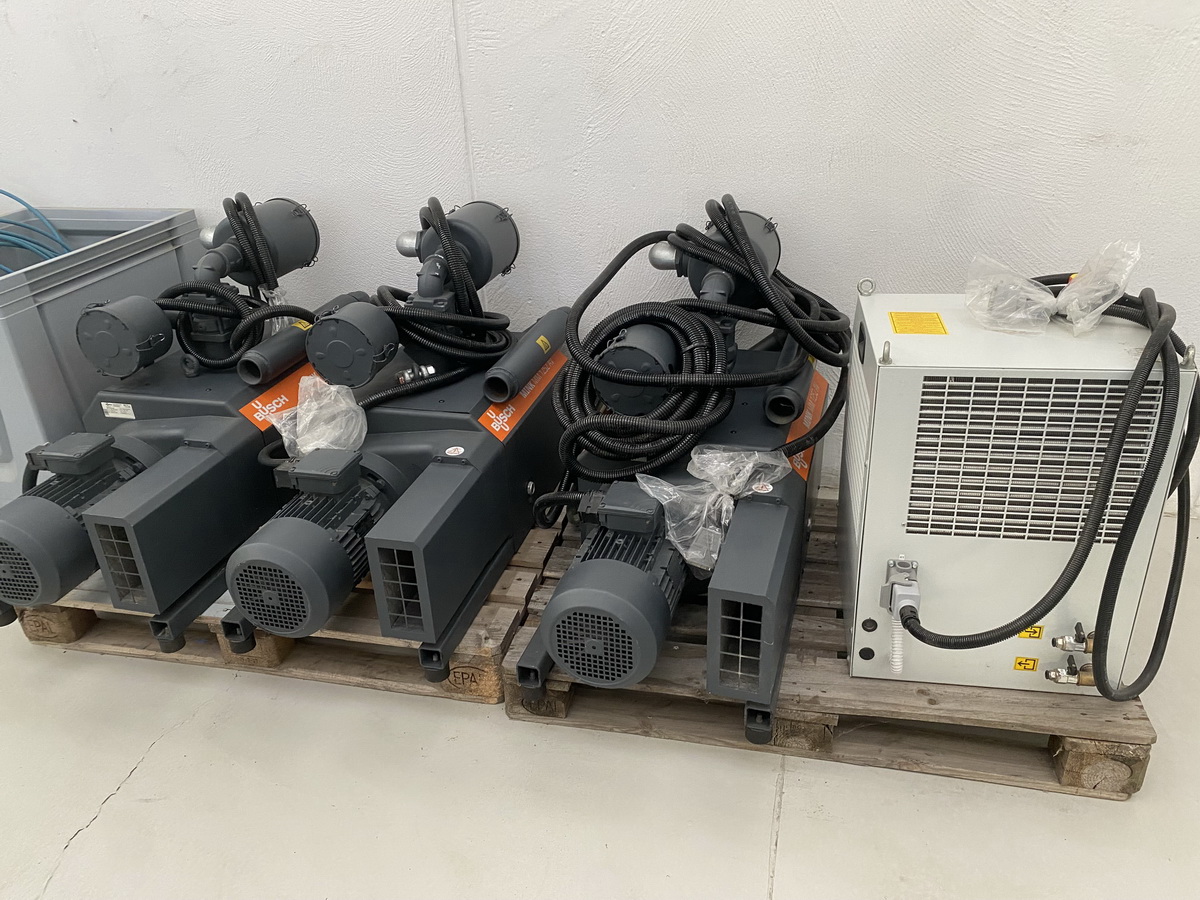

N° 8 Champs de travail (Multizone) - N° 3 Pompes sous-vide (capacité 250 m3/h chaqu'une)

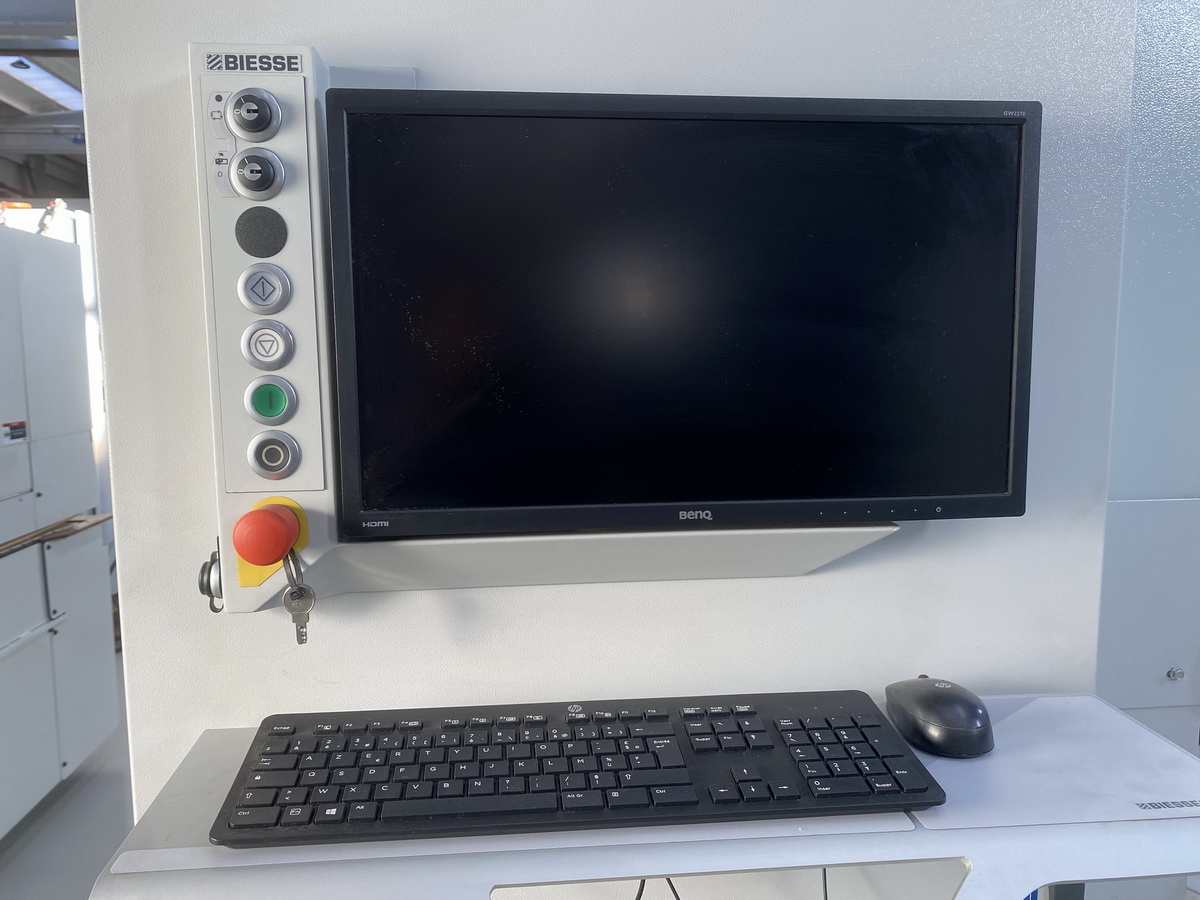

Armoire électrique et tableau de bord separé - Puissance Totale installée (Kw) 39,45
GROUPES DE TRAVAIL (SUPERIEURS):

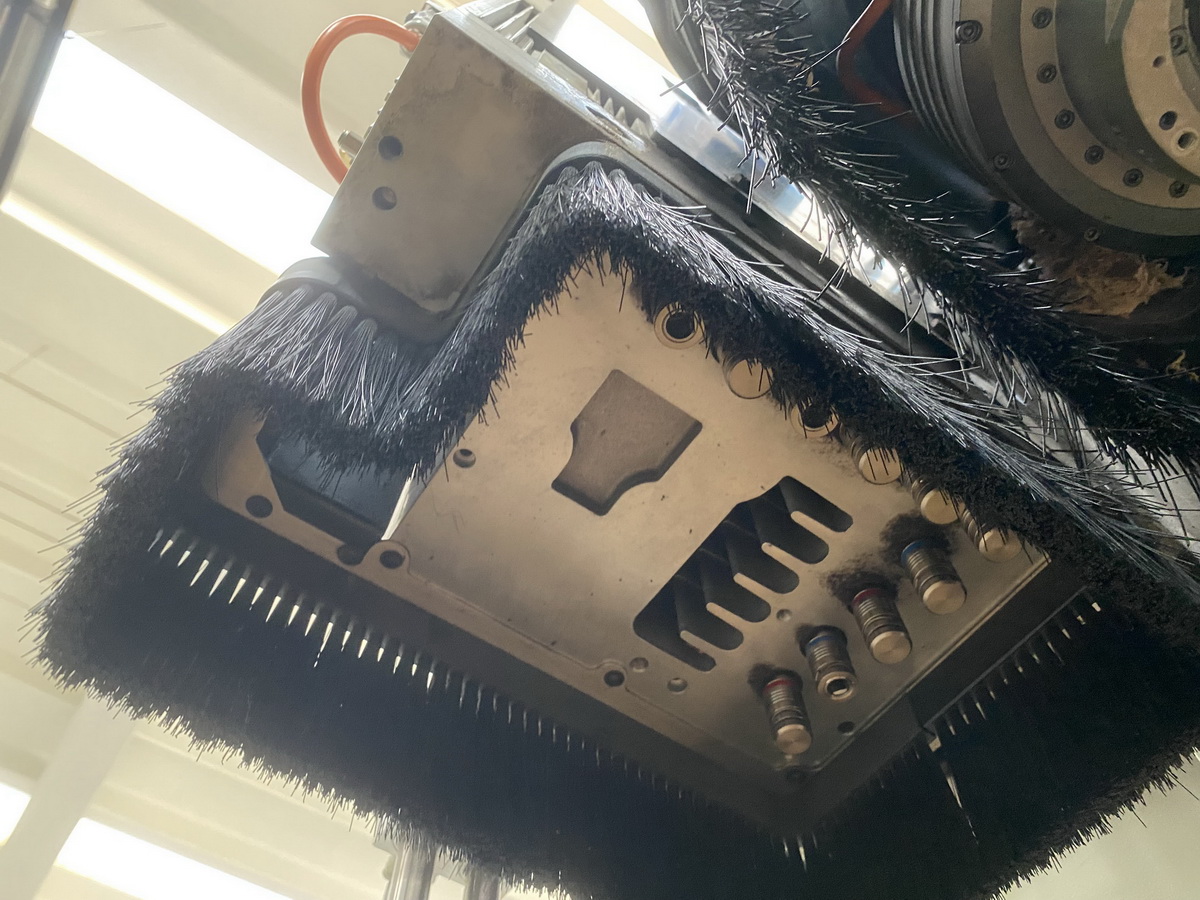

N° 10 Broches à perçer verticales et indépendantes (5 en X + 5 en Y)
Puissance du moteur de la tete à percer BH 10 (Kw) 3
Aggregat HSK F63 Scie Circulaire (diam max. mm 215)

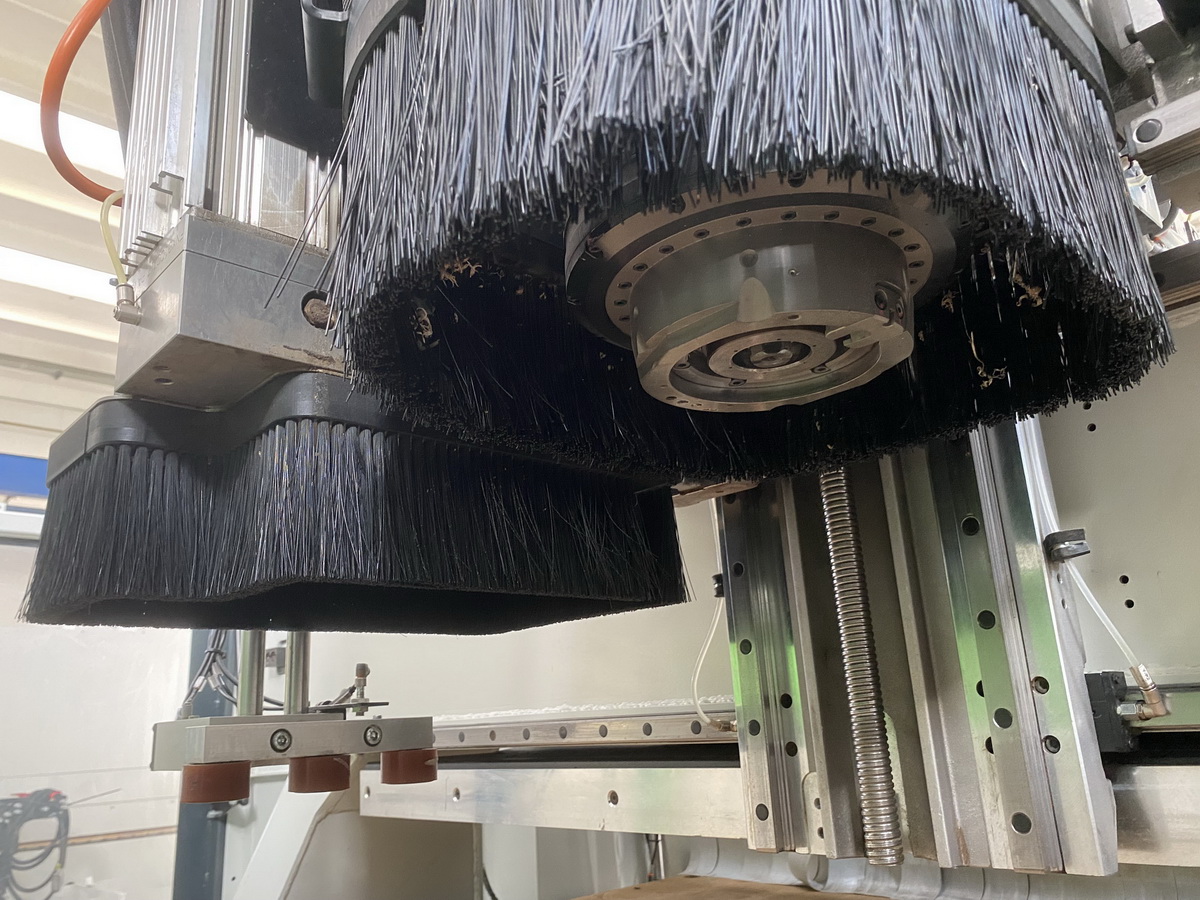

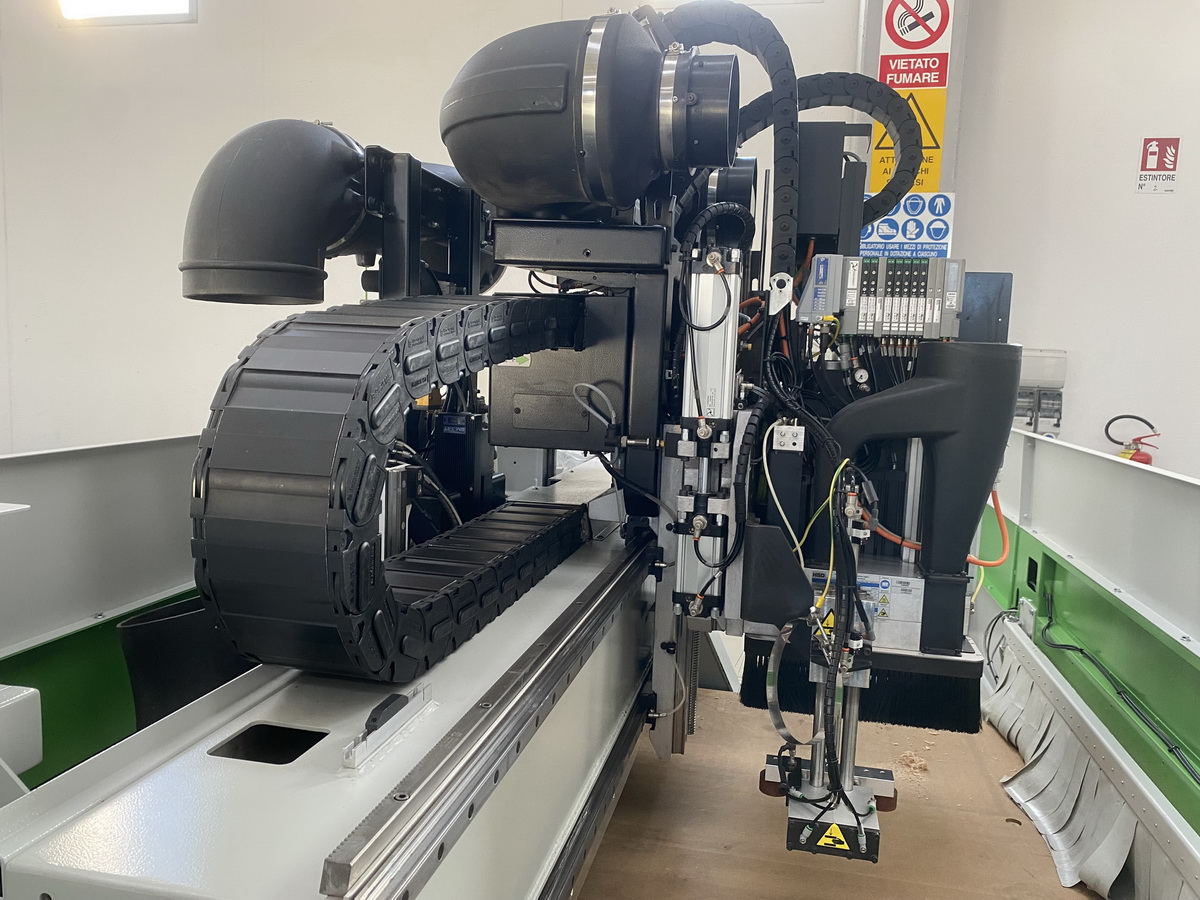

N° 1 Electro-broche verticale HSK F63 (axe C a 360° - MK259), puissance (Kw) 19,2

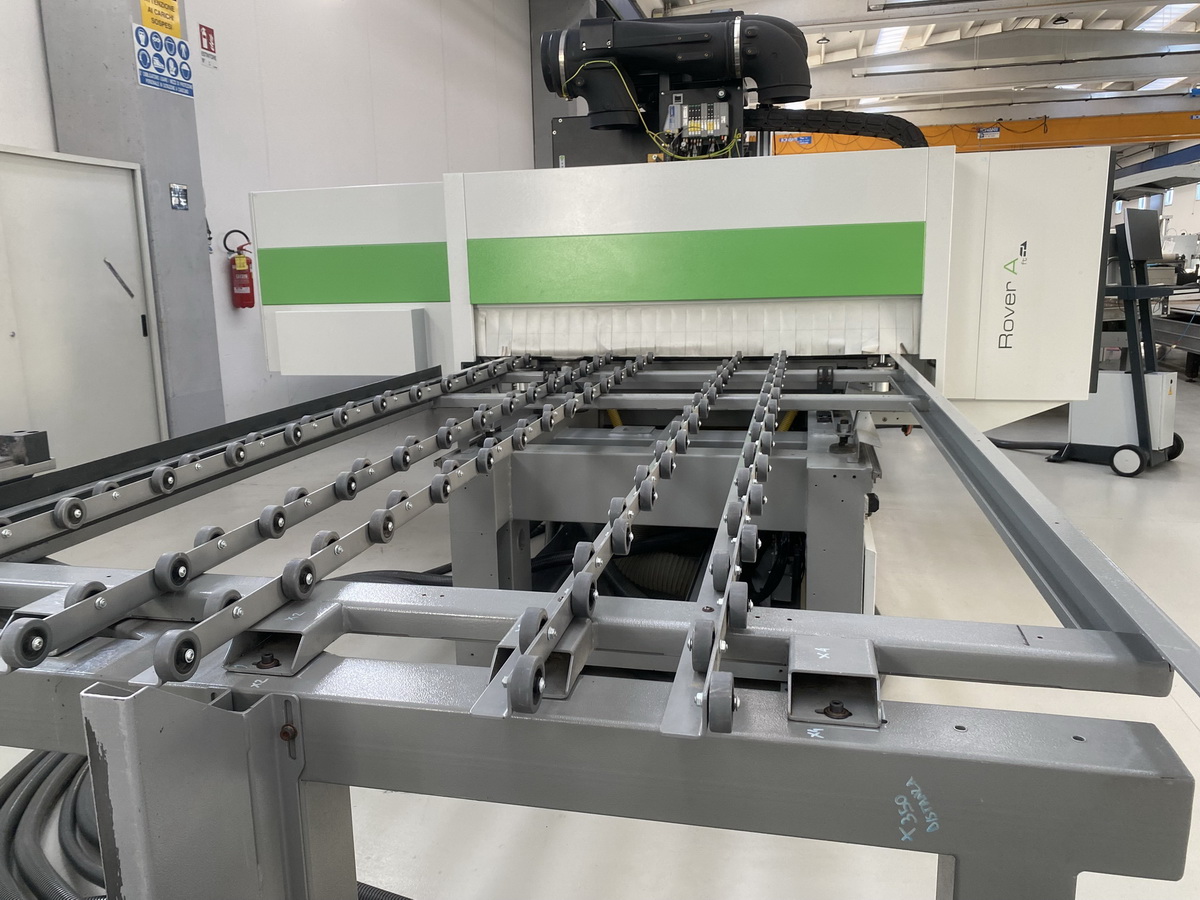

K09040C) SYSTÈME DE SORTIE AUTOMATIQUE (type 1536) avec tapis motorisé (longueun mm 4410)
