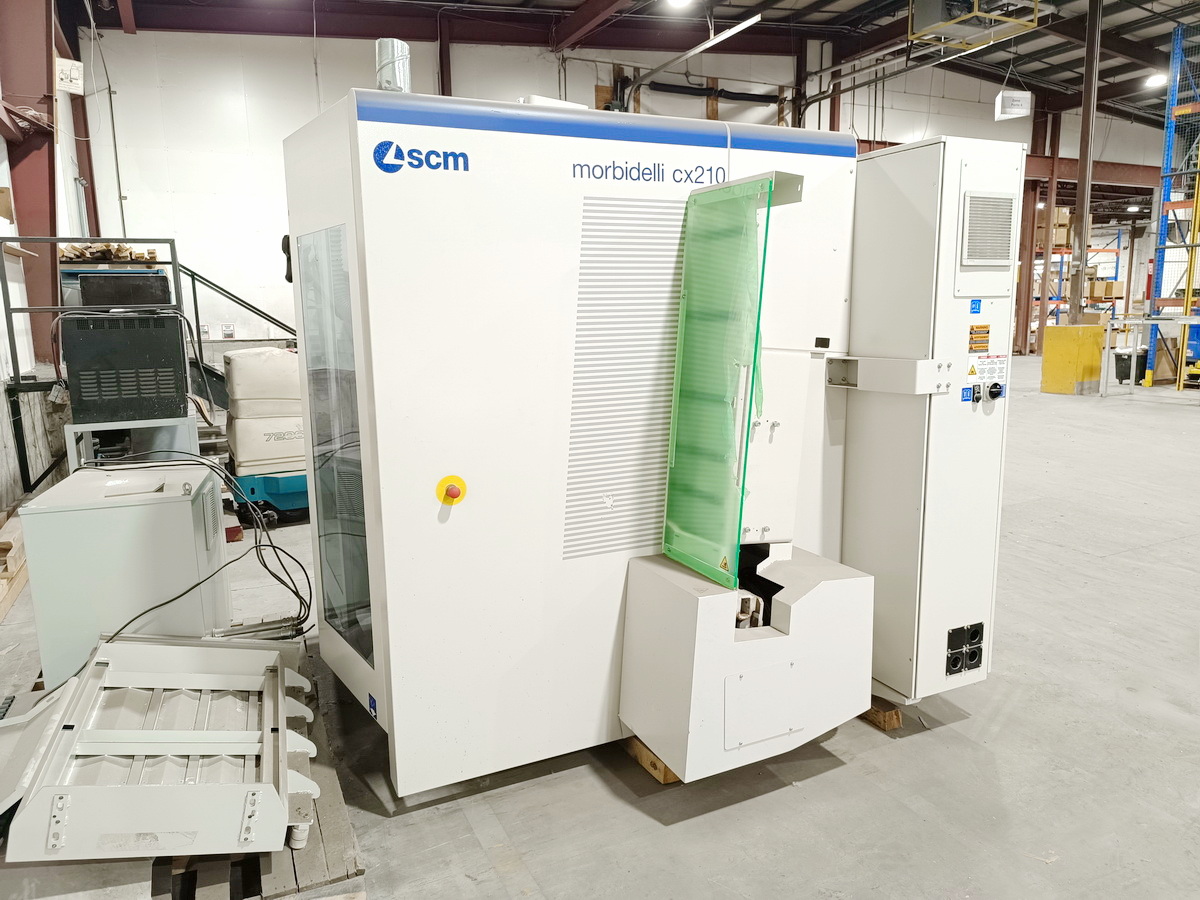

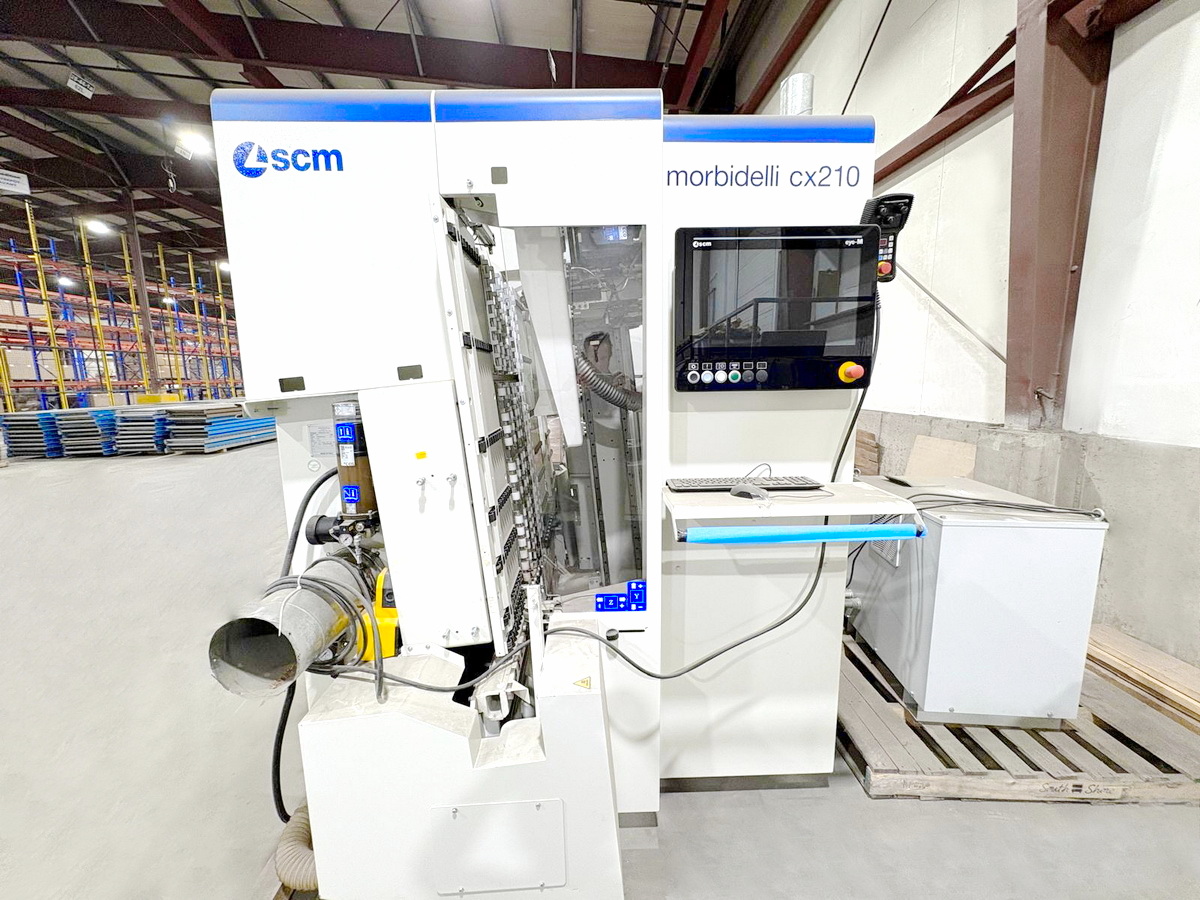

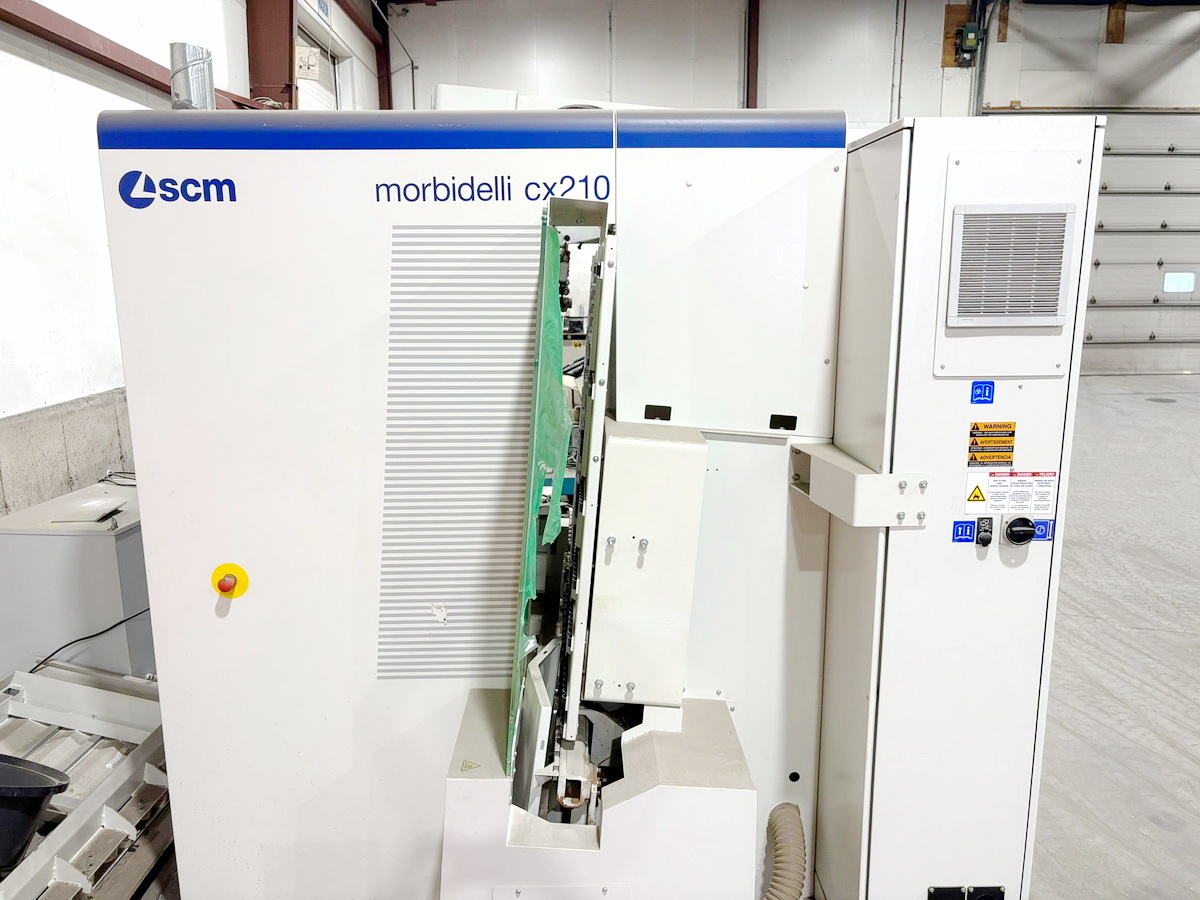

CENTRE D'USINAGE C.N.C.
MORBIDELLI (SCM Group)
CX 210
Détails techniques:
CENTRE D'USINAGE C.N.C. à 3 axes (X-Y-Z)
Panneau mobile, tête de travail mobile
Panneau en vertical

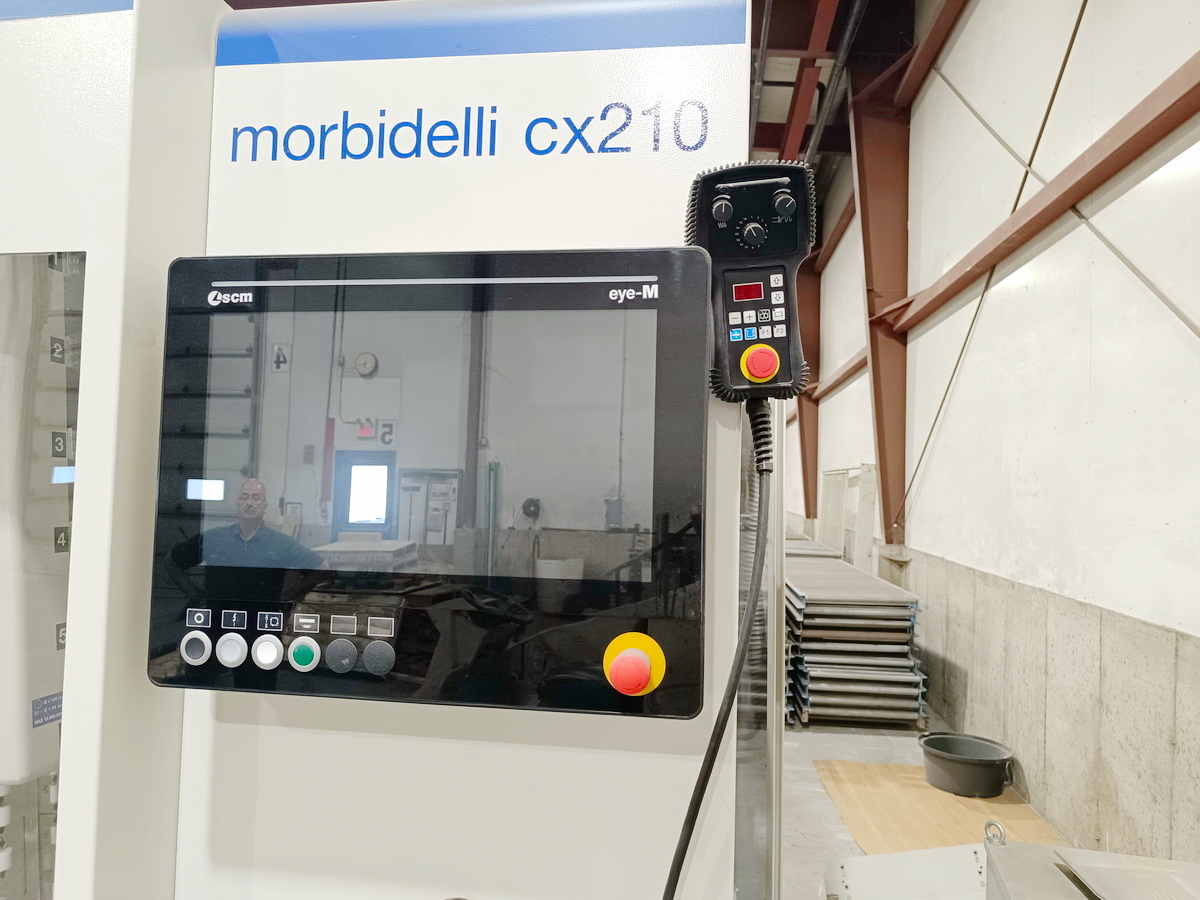

Control Numérique MAESTRO, consolle "eye-M PRO"
Logiciel “3D PROBE" pour le contrôle automatique des dimensions du panneau

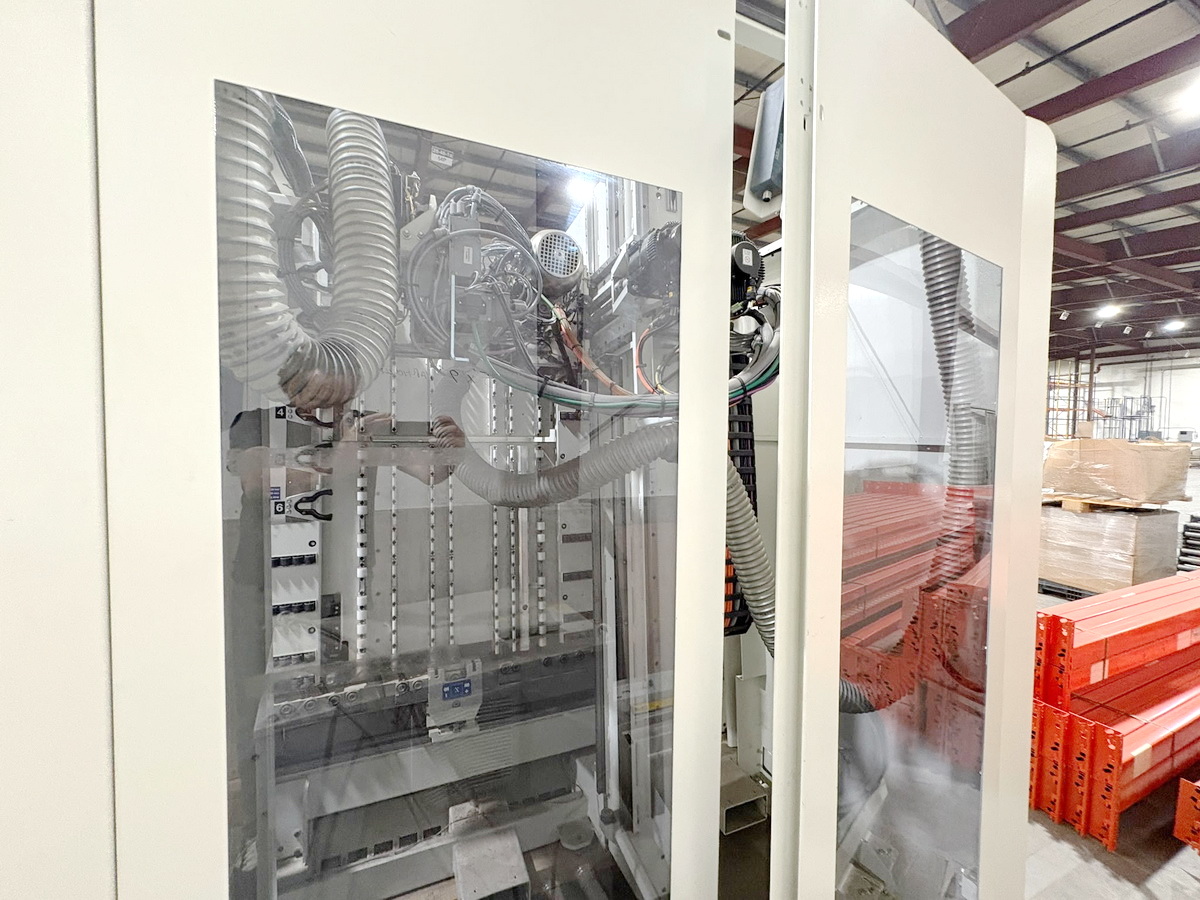

Cabine de protection de la tete de travail
N° 2 Etaux de fixage panneuax (pour leur introduction dans la zone de travail)
Dimensions (mini.) de la pièce à usiner (X - Y - Z) mm 200 x 50 x 8
Dimensions (mini.) de la pièce à usiner (X - Y - Z) mm 3050 x 1300 x 95
Puissance totale installé (A) 43
GROUPES DE TRAVAIL:

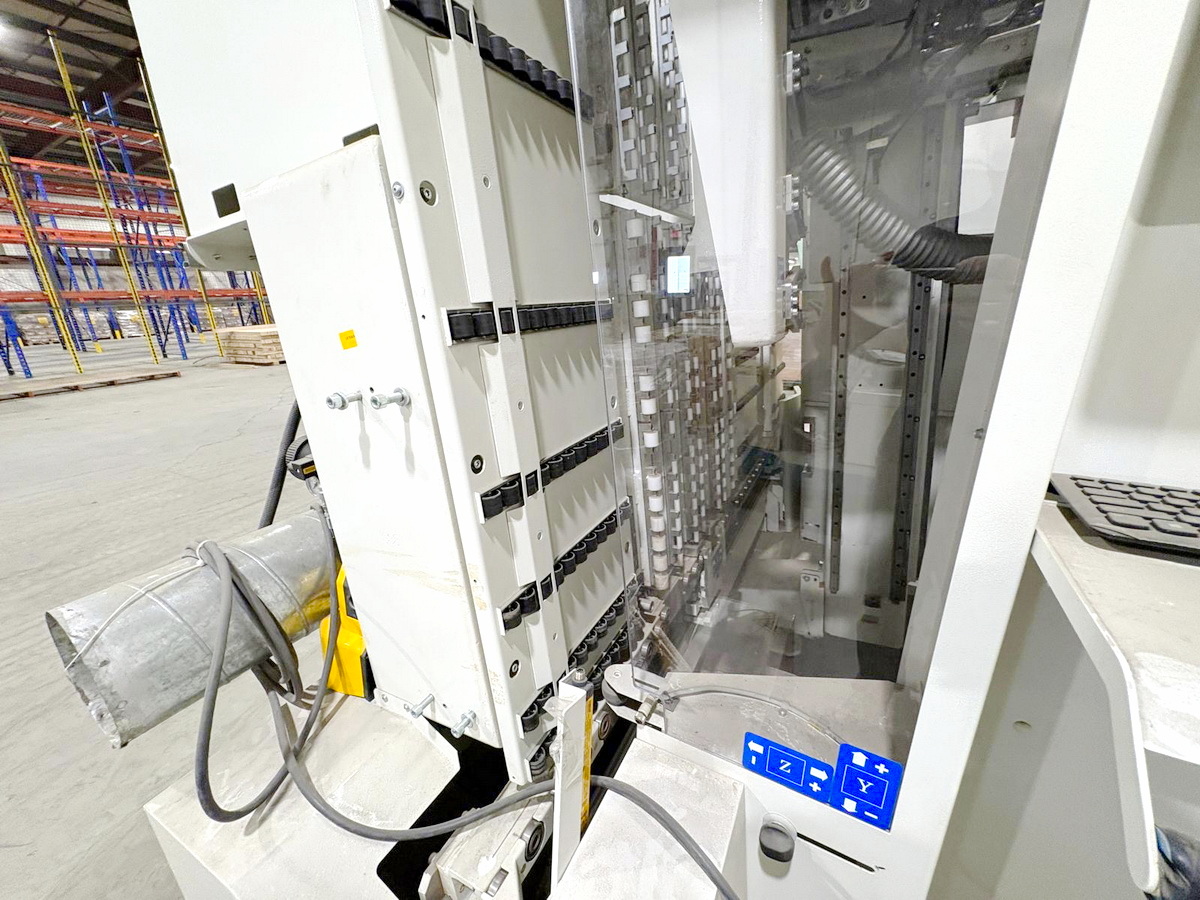

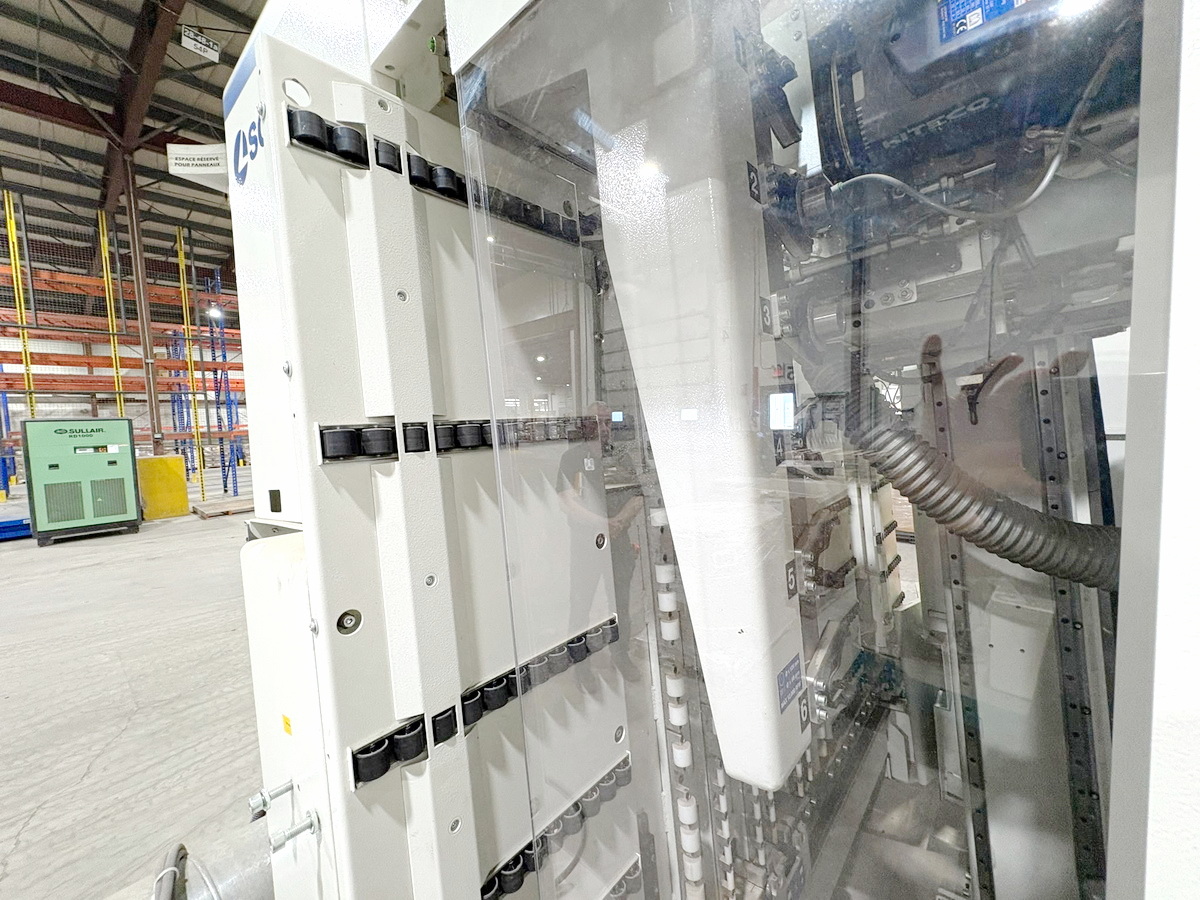

N° 1 Tête à percer (5 côtés avec la technologie roto-axiale Ro.Ax.) F31LTC (puissance Kw 3,9) avec broches:
- N° 21 Broches à perçer verticales et indépendantes
- N° 10 Broches à perçer horizontales et indépendantes (6 in X + 4 in Y)
- N° 3 Broches à perçer indépendantes (pour charnières)
N° 1 Scie Circulaire (sur axe X) diam. mm 125

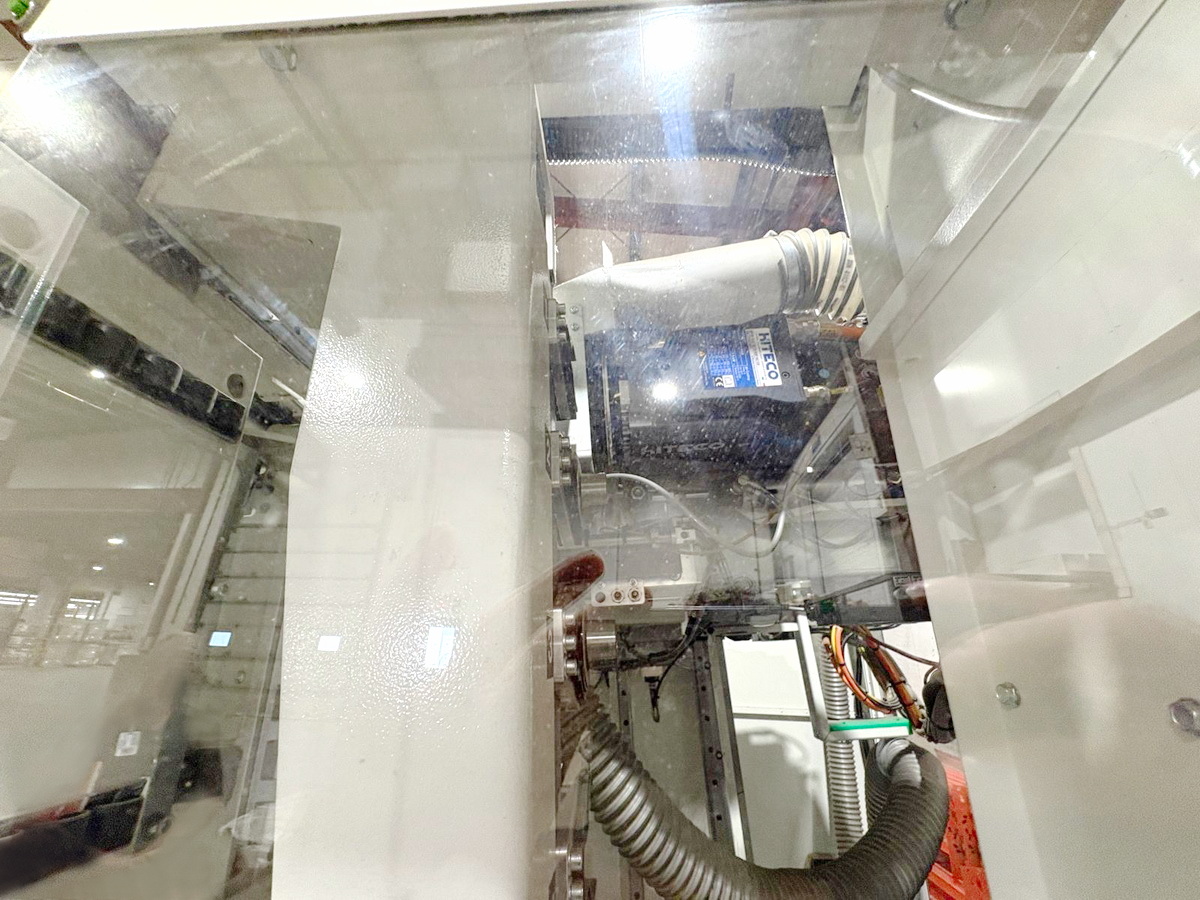

N° 1 Electro-broche verticale HKS63 (Puissance Kw 7,5)
Changeur automatique d'outils - Magasin porte-outils (N° 6 places)
