PERCEUSE (LIGNE AUTOMATIQUE DE PERCAGE)
MORBIDELLI + RBO + HOMAG
Flexa 912 + Selecta + KL 73
Détails techniques:
Ligne de PLACAGE DE CHANTS et de PERÇAGE et FRAISAGE flexibles à C.N. (au défilè)
- Largeur min / max des panneaux usinables (axe X) avec Flexa 912: 250/3000 mm
- Epaisseur min / max des panneaux usinables (axe Z) avec Flexa 912: 12/50 mm
- Longueur-profondeur min/max panneaux usi. (axe Y) avec Flexa 912: mm 100 /1350 (o 650+650)

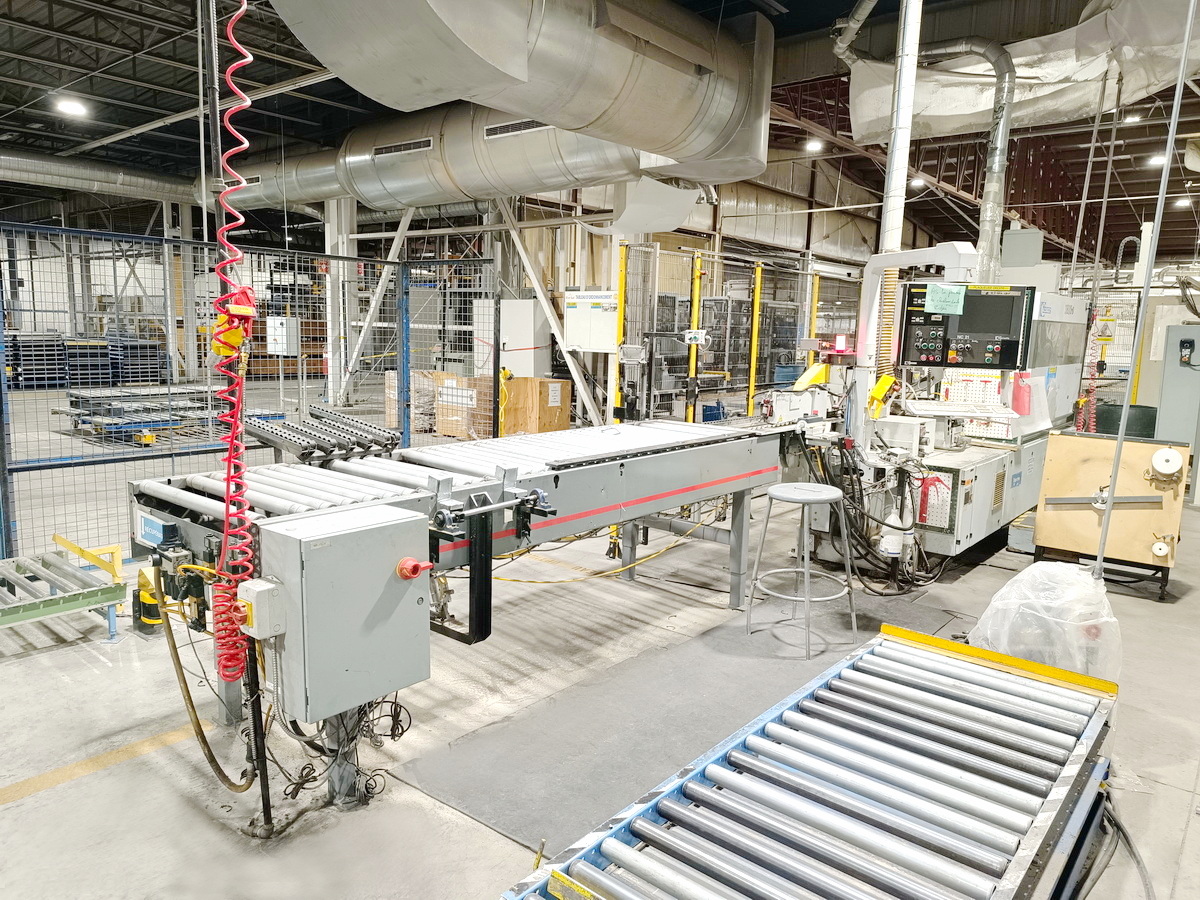

238000A) Convoyeur « DOUCET » pour l'alimentation panneaux à la plaqueuse de chants « HOMAG »

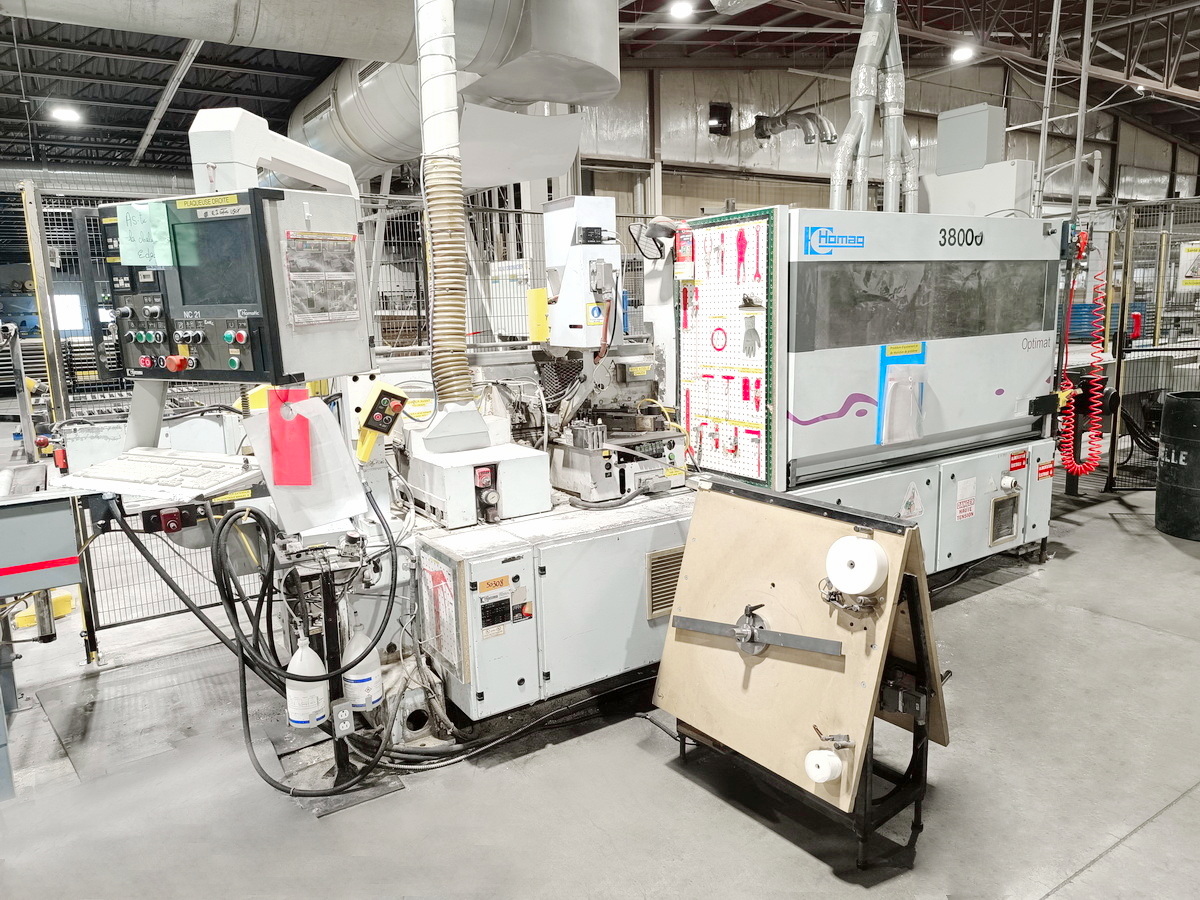

238000B) Plaqueuse de chants « HOMAG » Mod. KL 73/A3/S2

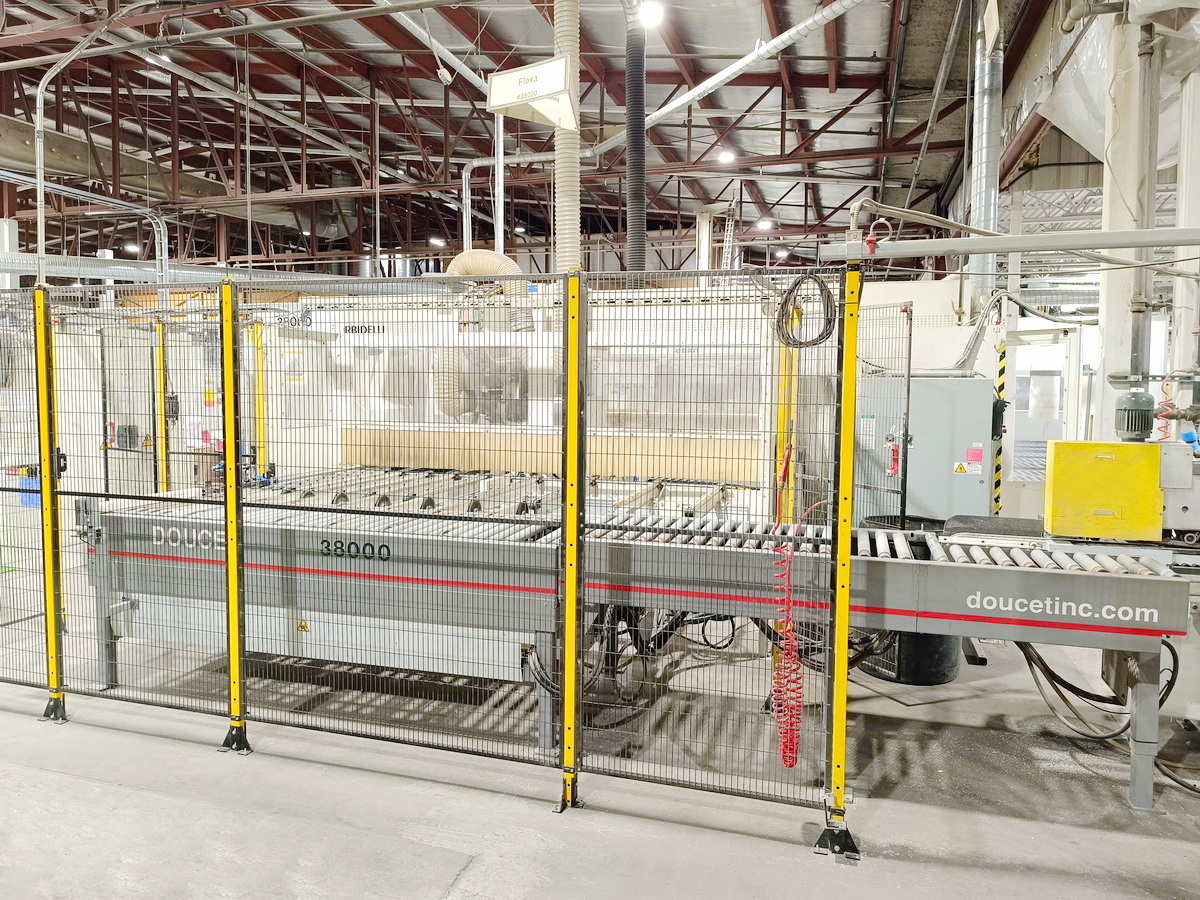

238000C) Convoyeur « DOUCET » pour l'alimentation panneaux plaqués vers le CNC « MORBIDELLI »
238000D) Convoyeur de raccordement (entrée) à 90° « MAHROS »
238000C) Portail CNC (perçage et déphonsage) "MORBIDELLI" Flexa 912
- 2 groupes supérieurs, CHACUN composé de :
- 1 tête de perçage T35M à 35 mandrins verticaux (21 sur l'axe Y + 14 sur l'axe X)
- 1 tête de perçage (mobile) à 14 mandrins verticaux (sur l'axe Y) pour les raccords
- 2 têtes de perçage à 2 mandrins horizontaux (4 au total) sur l'axe Y
- 1 electro-broche verticale HKS 63 (6,6 kW)
- 2 groupes horizontaux (1 D + 1 G), chacun avec 1 tête perçage à 21 broches (21 + 21 = 42 au total)
238000F) Convoyeur de raccordement (sortie) à 90° « MAHROS »

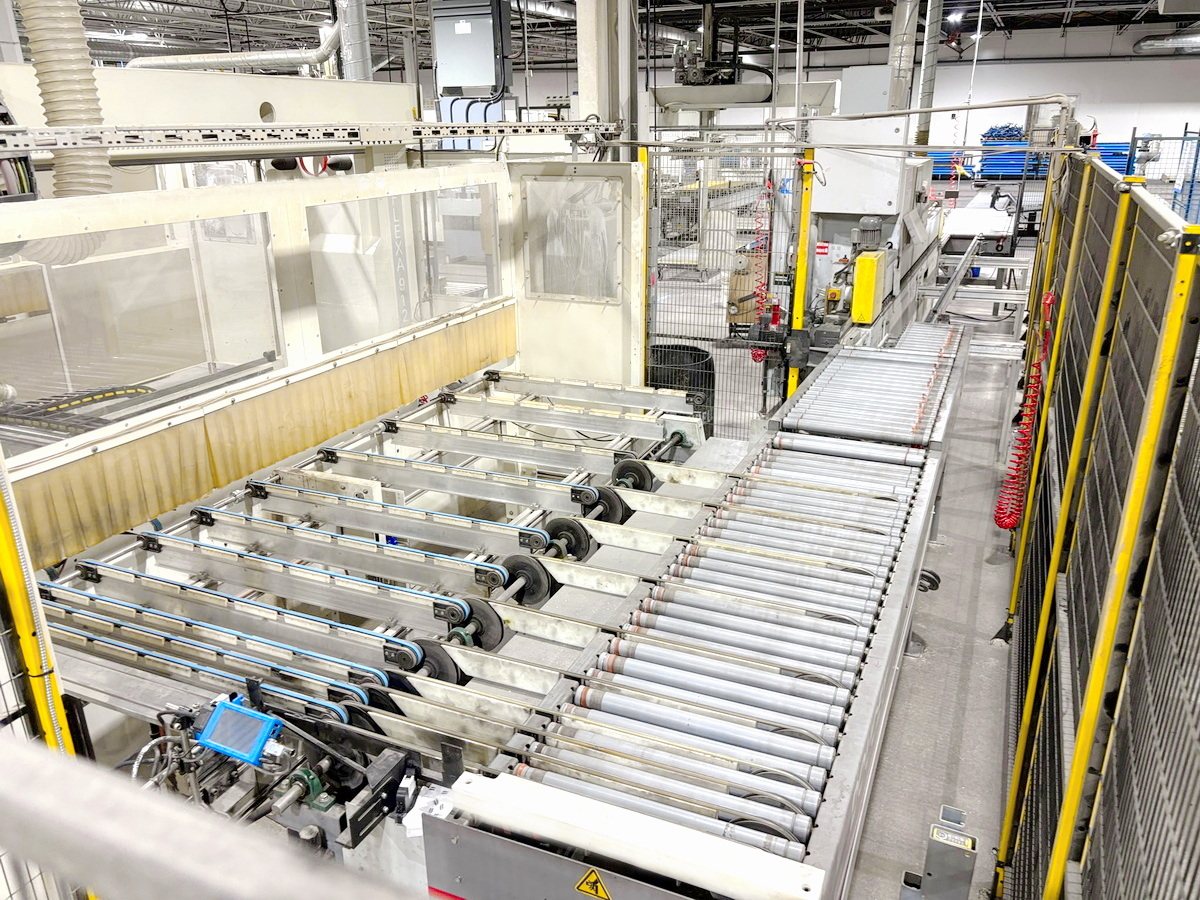

238000G) Empileur à pont "RBO (BIESSE)", station double, Mod. Selecta SC
