PERCEUSE AU DEFILE

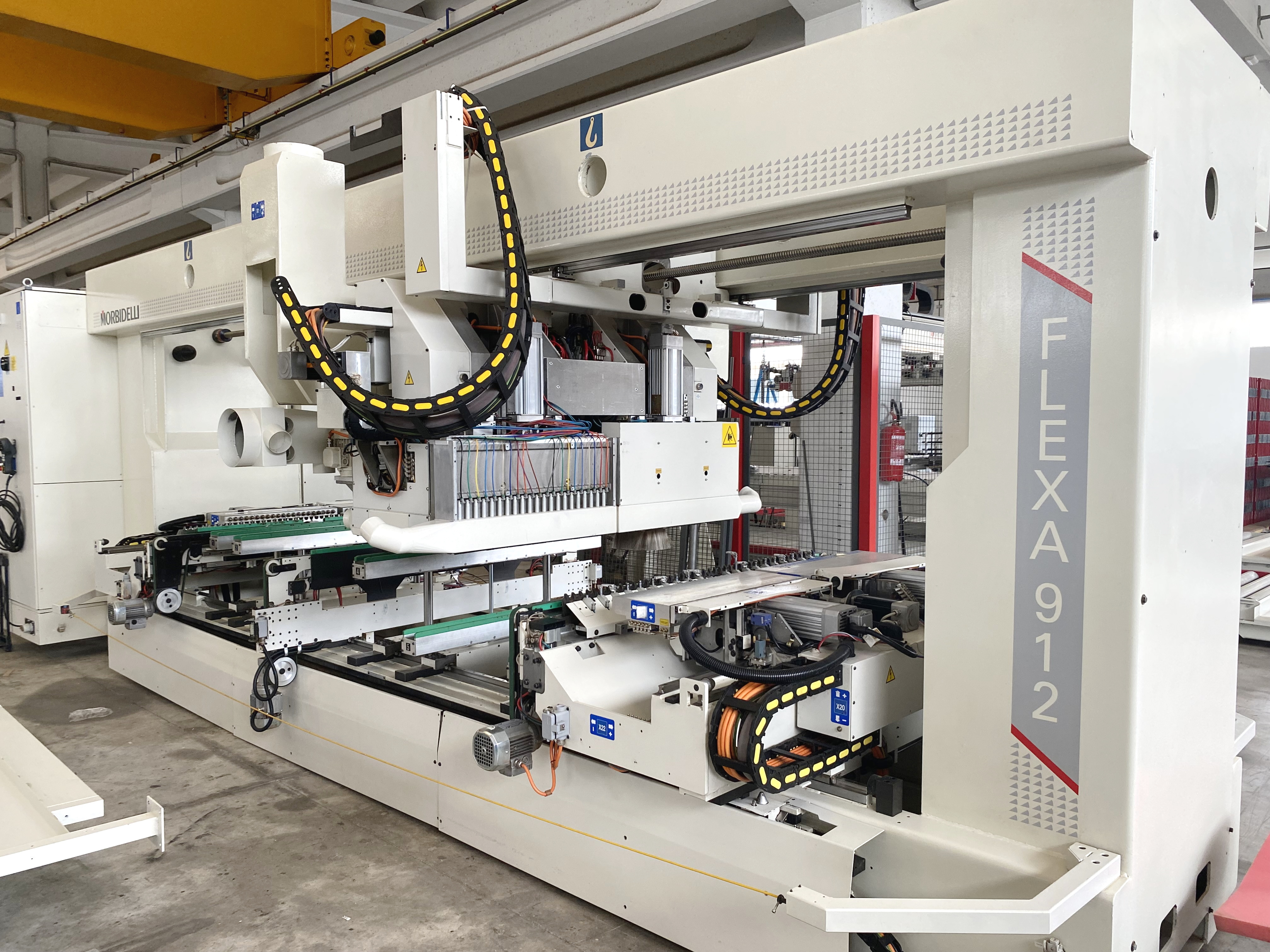

CENTRE (à portique) à C.N. automatique de Perçage et Déphonçage Flexible au dèfilé (3 Axes)
Panneau mobile, tête de travail mobile. Panneau en horizontal
Commande Numérique + Logiciel

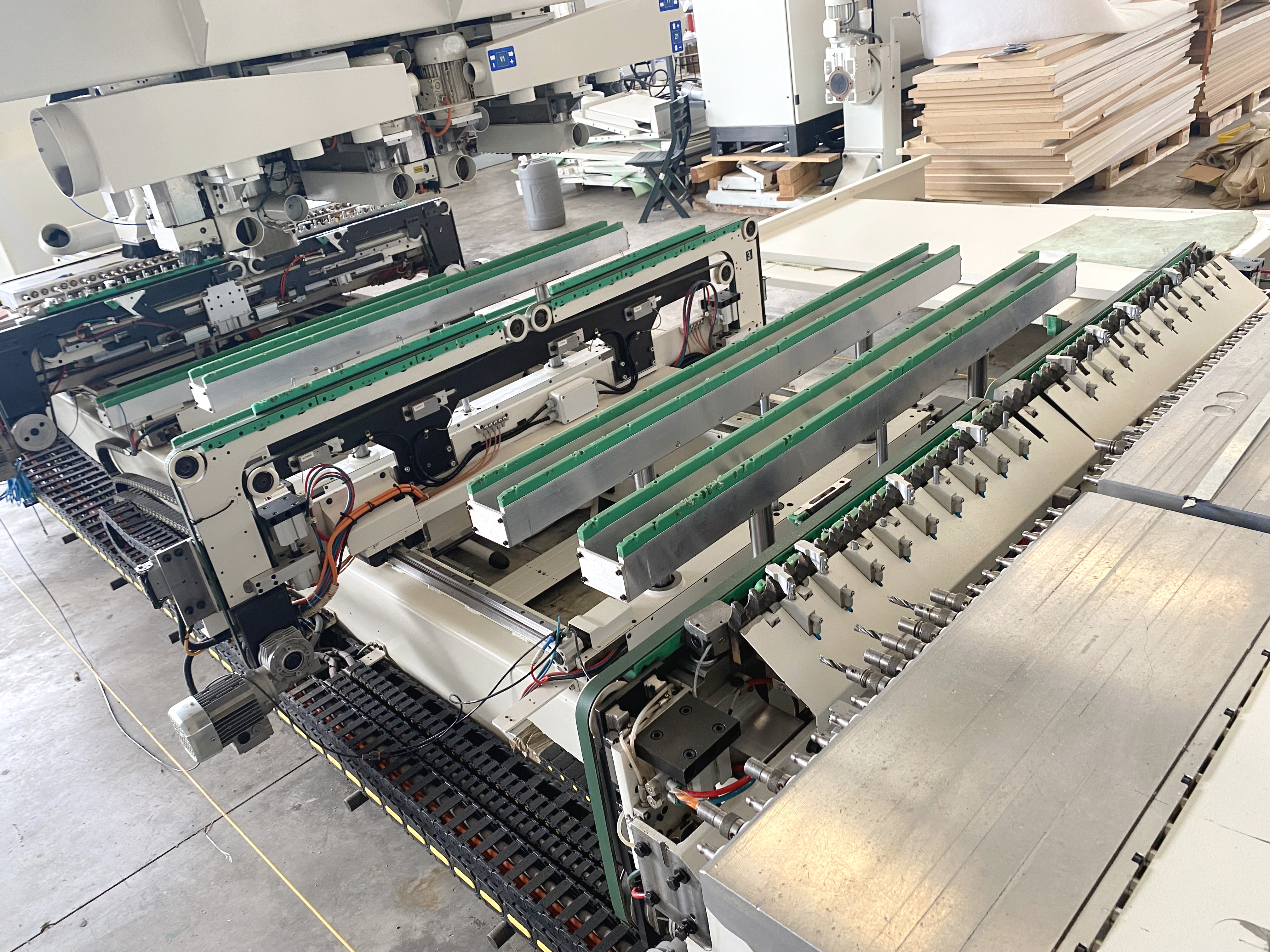

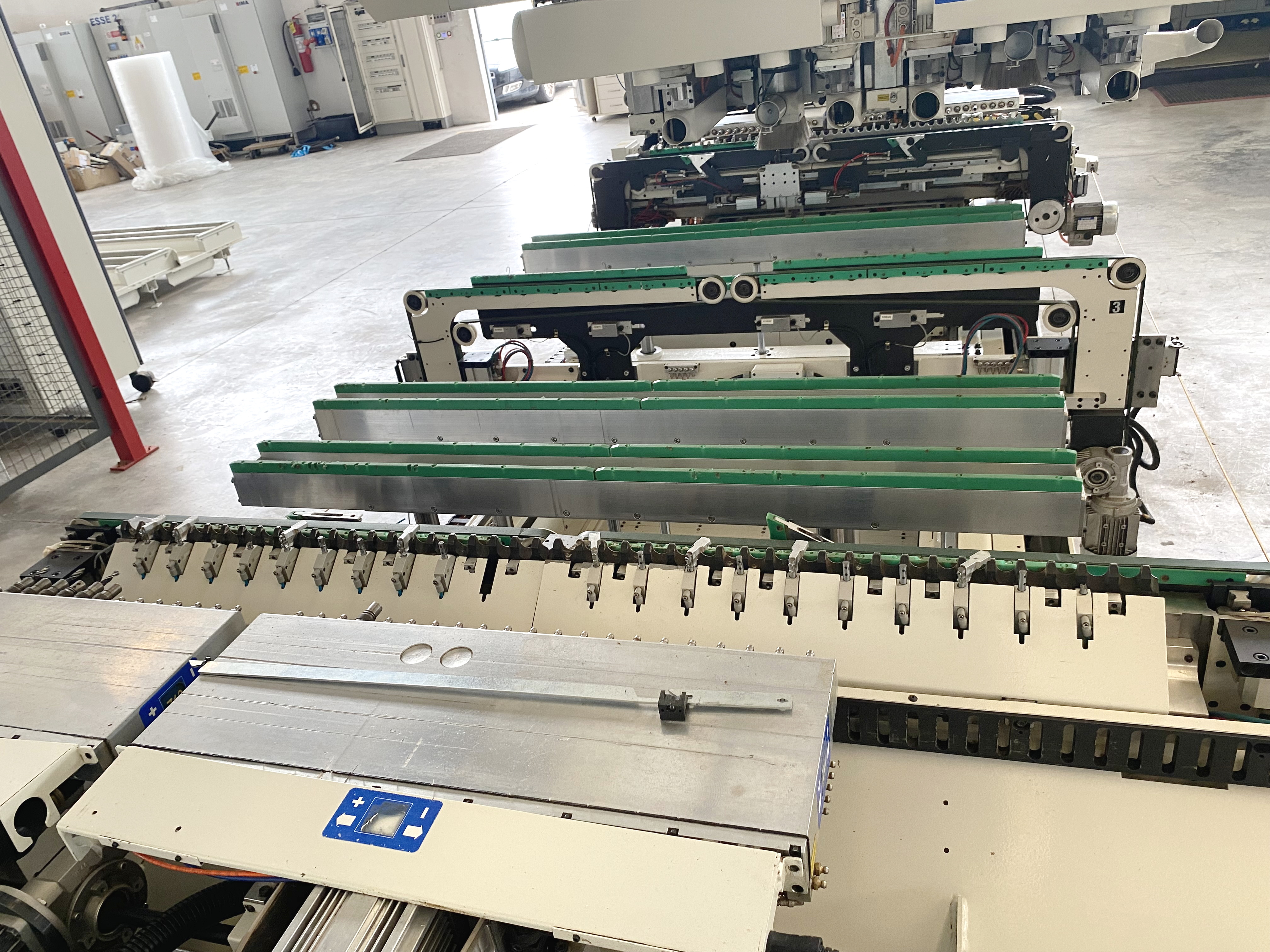

Entrainement panneaux par N° 3 courroies motorisées. Vitesse d'entrainement max 120 m/min
N° 6 supports verticaux, réglables sur l'axe X
Mini. champ util de travail (X - Y - Z) mm 250 x 100 (150) x 12
Maxi champ util de travail (X - Y - Z) mm 3000 x 1350 x 50
Deux panneaux usinable simultanément (axe Y) 2 x mm 650
Tapis motorisée d'evacuation des copeaux (déchet du travail)

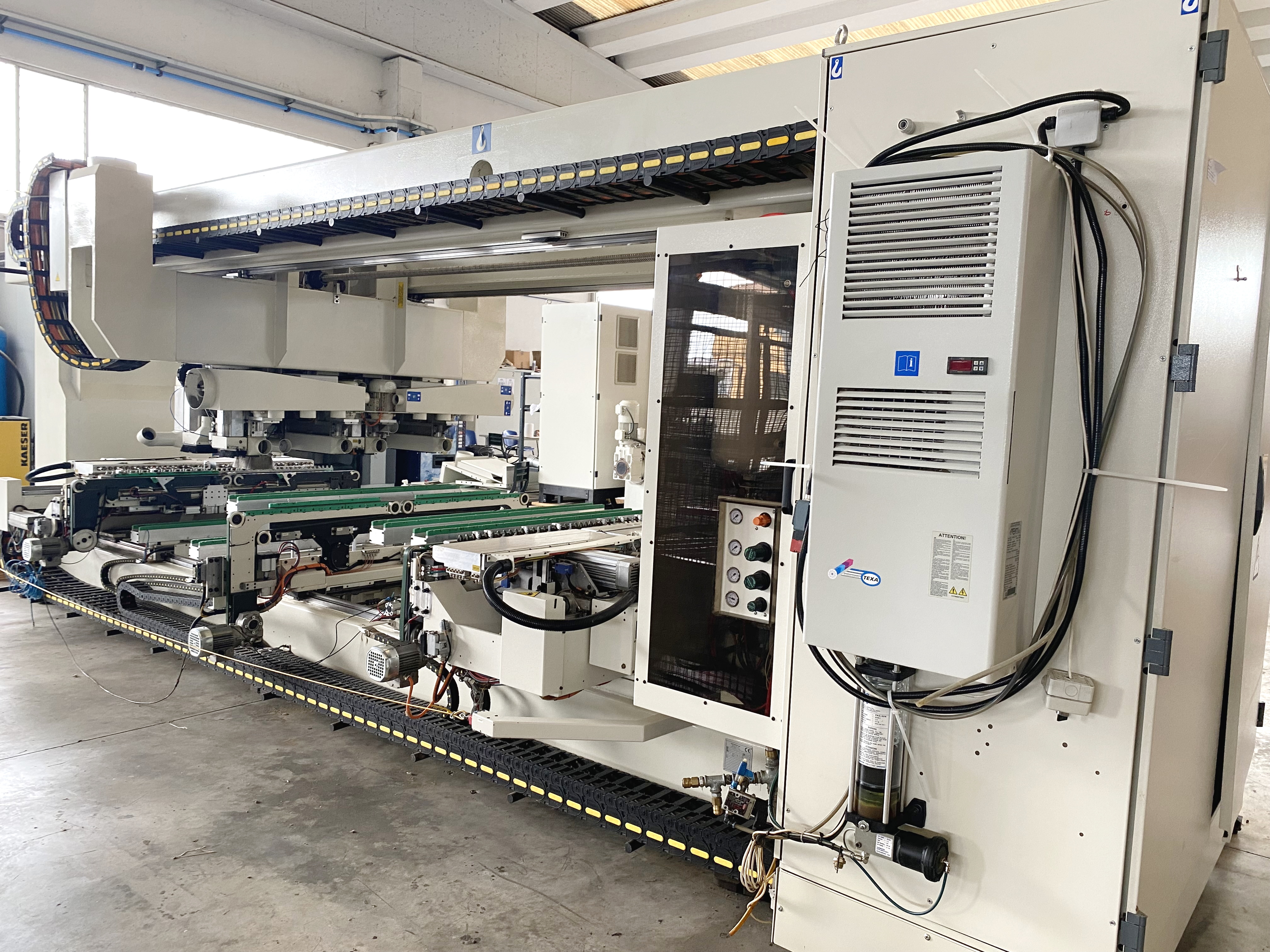

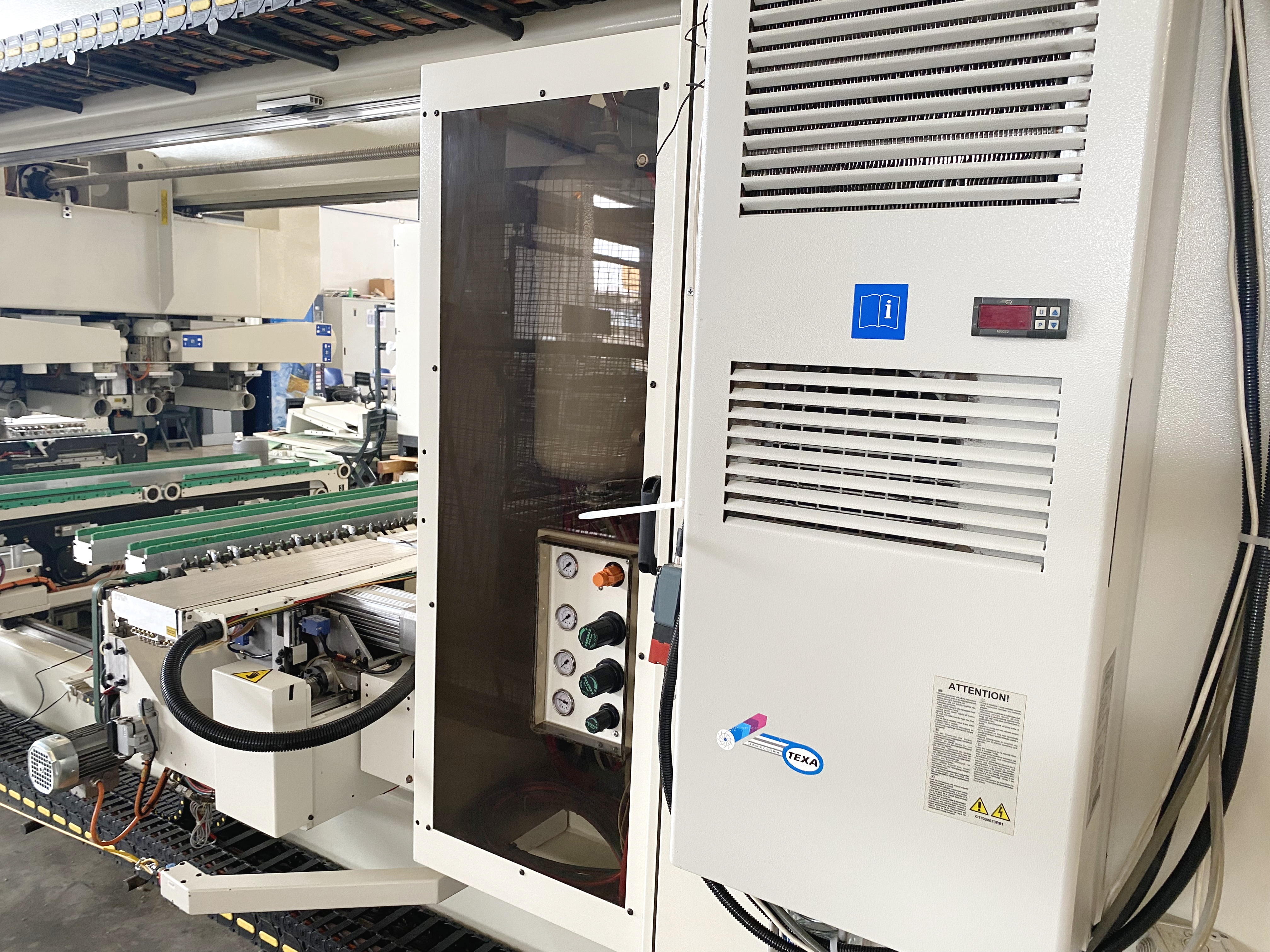

Armoire électrique et tableau de bord separé . Puissance Totale installée (Kw) ??

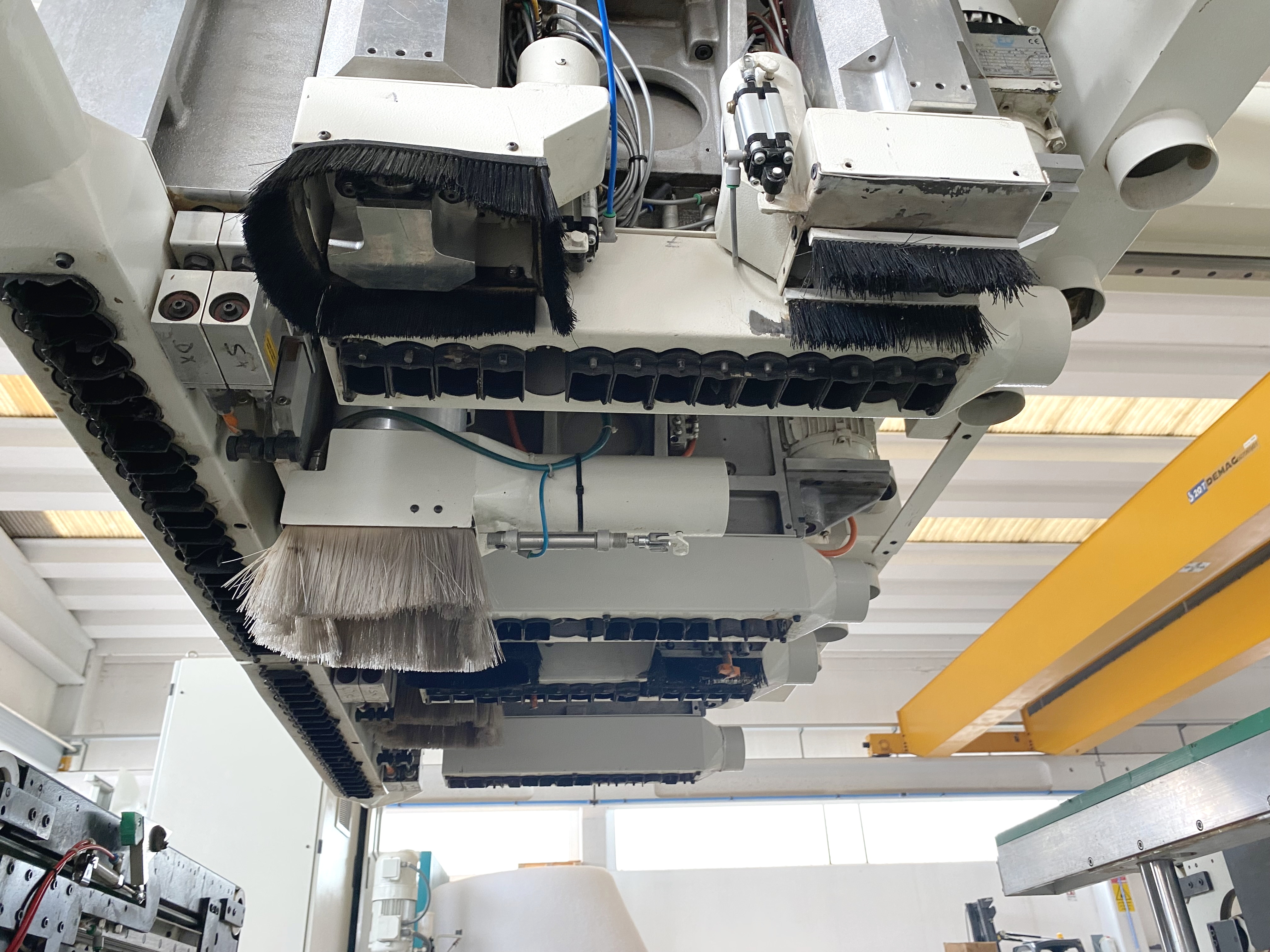

GROUPES DE TRAVAIL (SUPERIEURS):

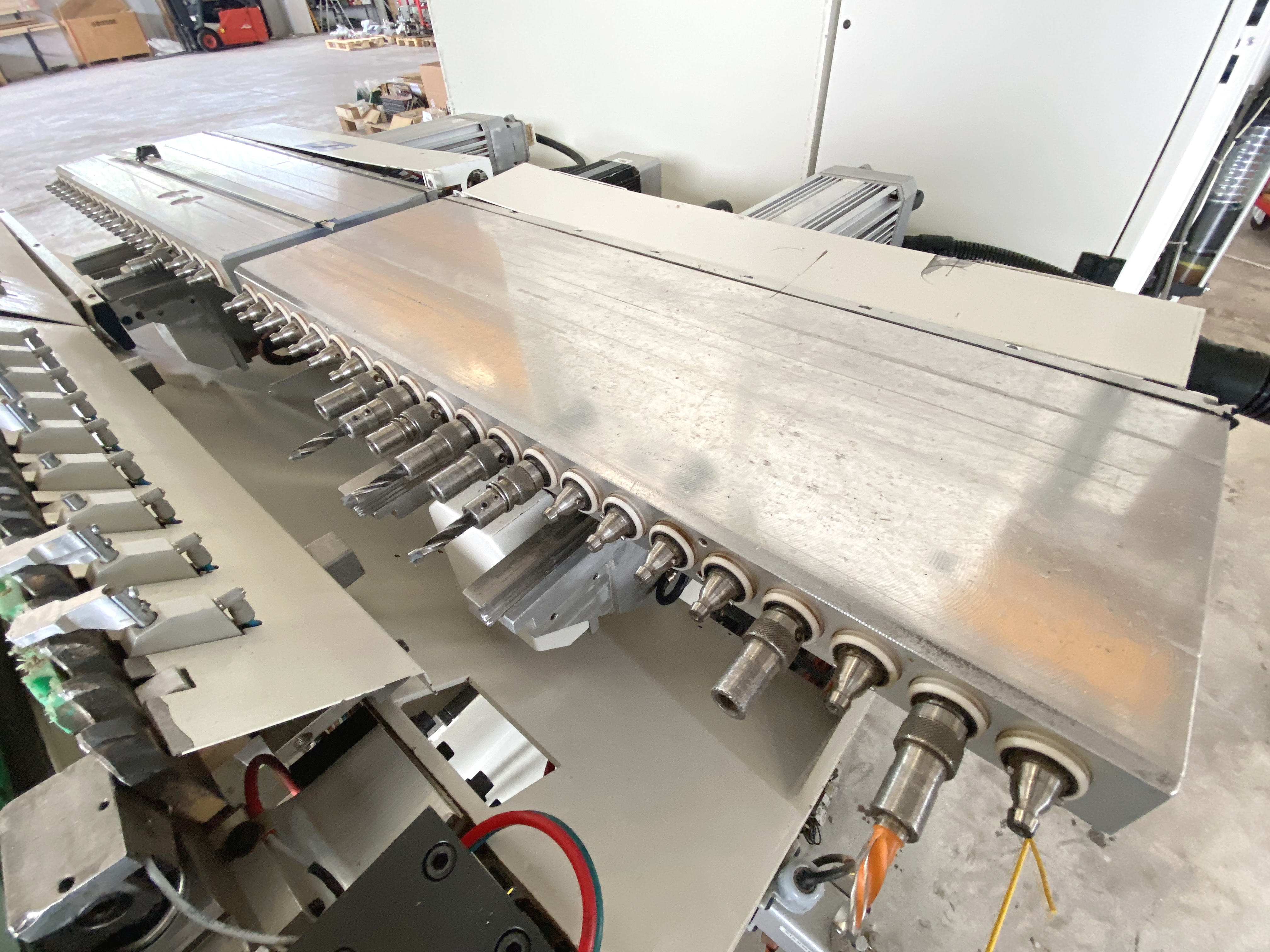

N° 2 Têtes à percer avec broches verticaux
Broches à perçer verticales et indépendantes N° 2x21 = 42 (total in X) + N° 2x15 = 30 (total in Y)
N° 2 Têtes à percer avec broches horizontales
Broches à perçer horizontales et indépendantes N° 2+2 = 4 x 2 = 8 (total in Y)
Puissance du moteur de la tete à percer (Kw) 2 x Kw 1,5 (ca.)
N° 1 tête de perçage verticale pour charnières (avec 3 broches verticales)
N° 2 Scie Circulaire (sur axe X) diam. 125 mm x (2 x Kw 2,2)
N° 2 Electro-broche verticale (2 x Kw 6,6)
GROUPES DE TRAVAIL (HORIZONTAUX)
Têtes à percer avec broches horizontales (N°) 2 gauche + 2 droite (total 4)
Broches horizontales à percer - Coté Droite (N°) 21 x 2 (total 42)
Broches horizontales à percer - Coté Gauche (N°) 21 x 2 (total 42)
