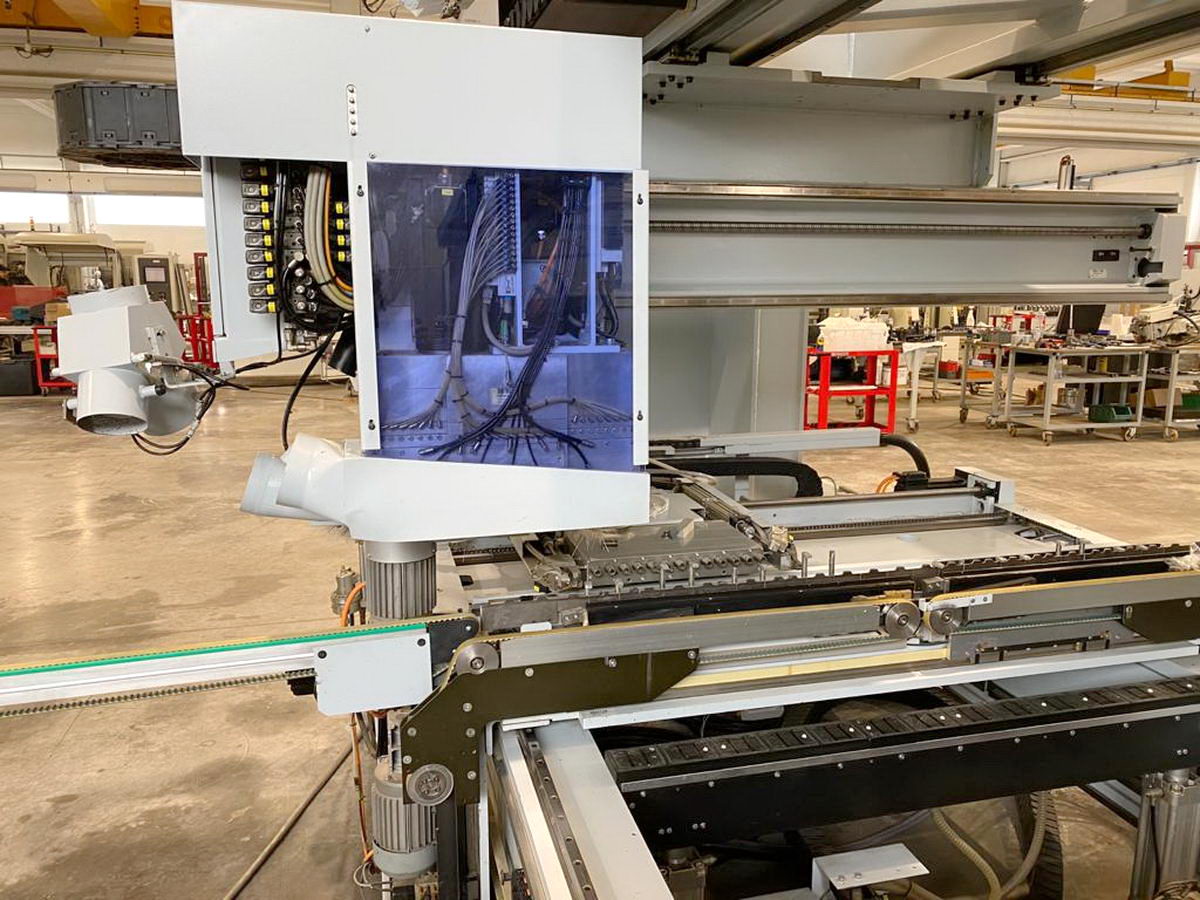

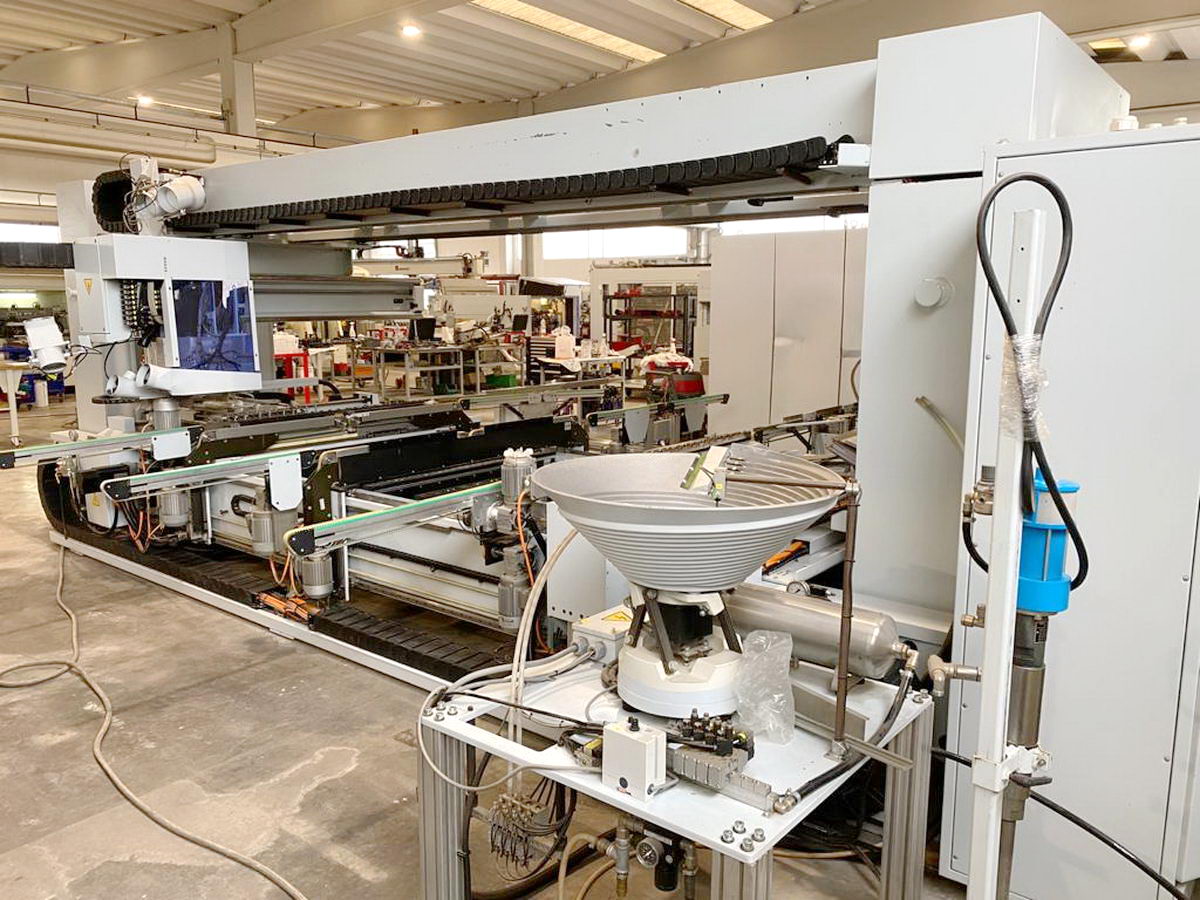

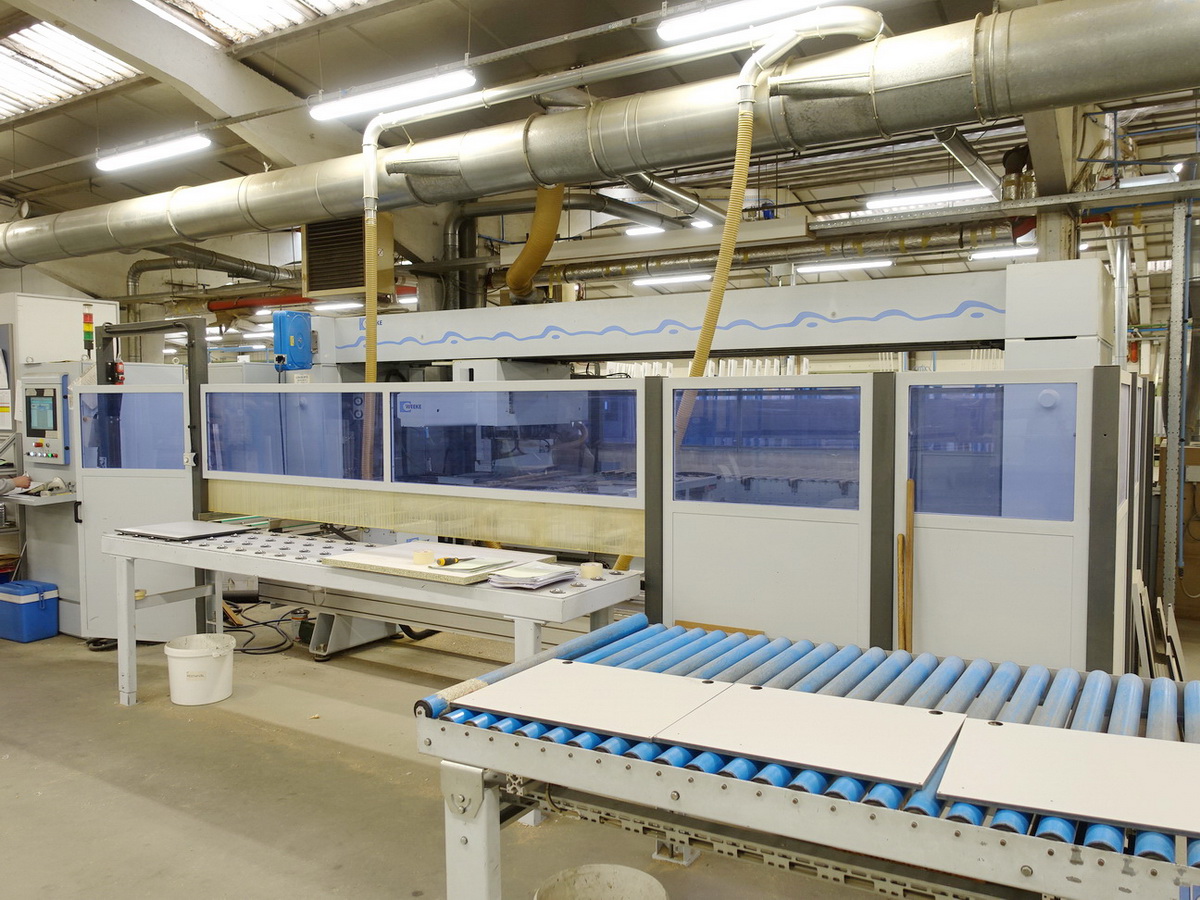

АВТОМАТИЧЕСКАЯ СВЕРЛИЛЬНО-ПРИСАДОЧНАЯ ЛИНИЯ
WEEKE (HOMAG Group)
BHT 500 PROFILINE
Техническое описание:
CNC Гибкая автоматическая сквозная расточная машина (Gantry) с системой вставки дюбелей
Портальный станок, Подвижная рабочая голова и панель (Горизонтальная обработка панели)
Цифровое управление Power Control, Программное обеспечение WoodWOP
Передвижение панелей на приводных 3 ремнях, Скорость подачи (м/мин) 1 - 90 (ca.)
Мин. Размер заготовки (X - Y - Z) мм 250 x 100 x 12
Макс. Размер заготовки (X - Y - Z) мм 3000 x 1400 x 60
Максимальный ход осей (X - Y - Z) мм 3580 x 1838 x 125
Одновременная обработка 2-х панелей (по оси Y) mm 600 + mm 600
Общая установленная мощность КВТ 38
ВЕРХНИЕ РАБОЧИЕ ГРУППЫ:
N° 38 Независимые вертикальные сверлильные шпиндели (стандарт)
N° 3 Независимые вертикальные сверлильные шпиндели (особый)
N° 6 Независимые горизонтальные сверлильные шпиндели
N° 1 круговое лезвие (ось Х) диам. (мм) 100
N° 1 Вертикальный электро-шпиндель SK 30 (Вертикальная мощность шпинделя кВт 6)
Автоматическая система смены инструмента, Магазин смены инструмента (№ 3 кол-во позиций)
ГОРИЗОНТАЛЬНЫЕ РАБОЧИЕ ГРУППЫ
N° 13 горизонтальные шпиндели (право)
N° 13 горизонтальные шпиндели (слева)
N° 2 Форсунки для установки шкантов с подачей клея (справа)
N° 2 Форсунки для установки шкантов с подачей клея (слева)
N° 1 Бачок для хранения и подачи шкантов
