PERCEUSE AU DEFILE

CENTRE (à portique) à C.N. automatique de Perçage et Déphonçage Flexible au dèfilé

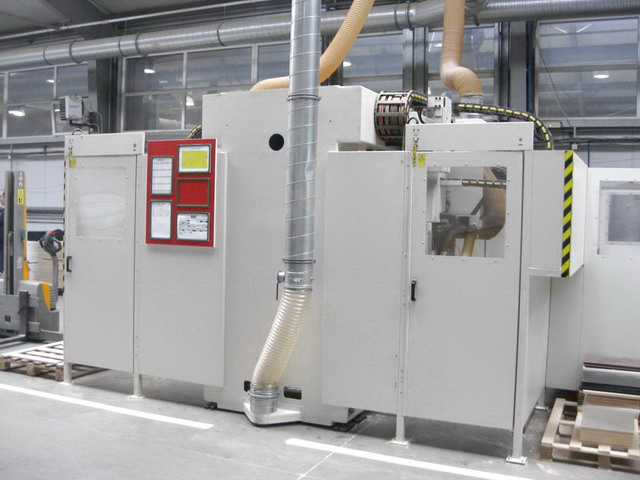

- Normative CE (Protection integrale de la machine et parois métaliques perimetrales de sureté)

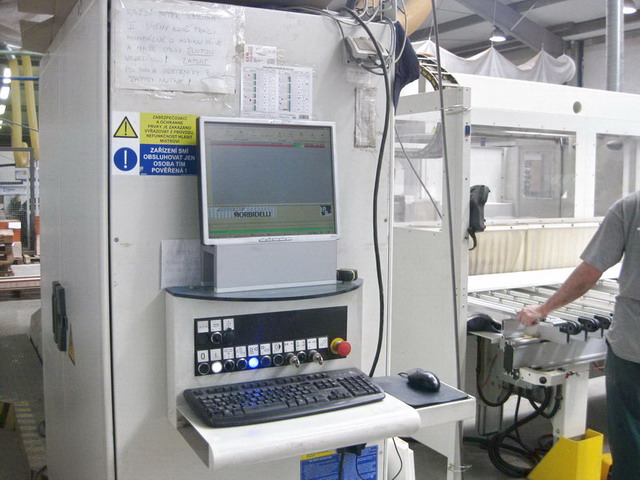

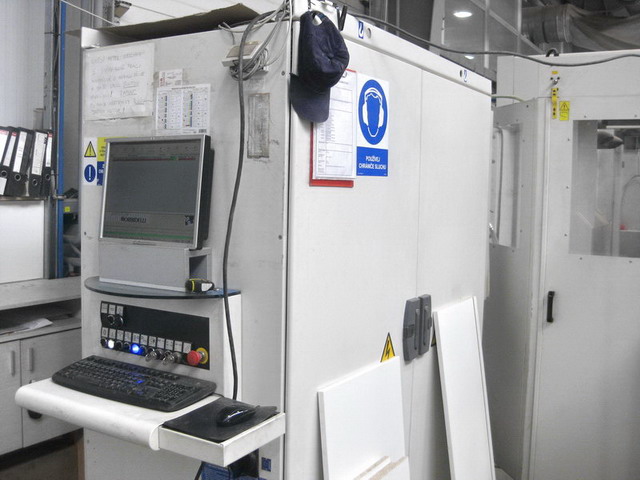

- Controle Numérisé et logiciel sur base Windows
- Largeur (et epaisseur) min/max des panneaux: mm 250 / 3000 (mm 12/50)
- Longeur-profondeur (en axe Y) max des panneaux: mm 1350
- On peut travailler 2 panneaux ensamble (avec longeur-profondeur max de mm 650 chaq.)

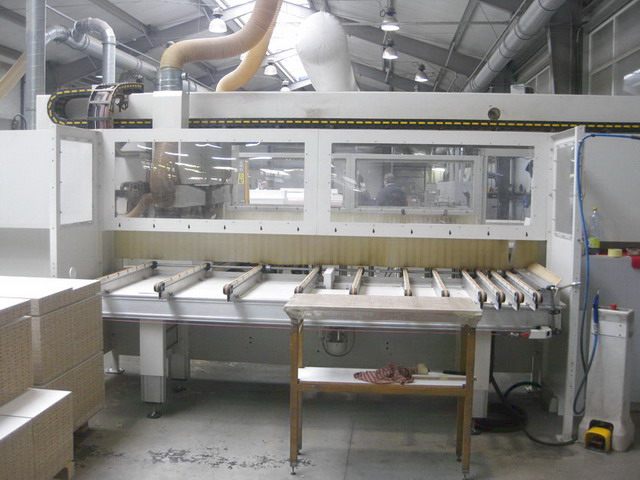

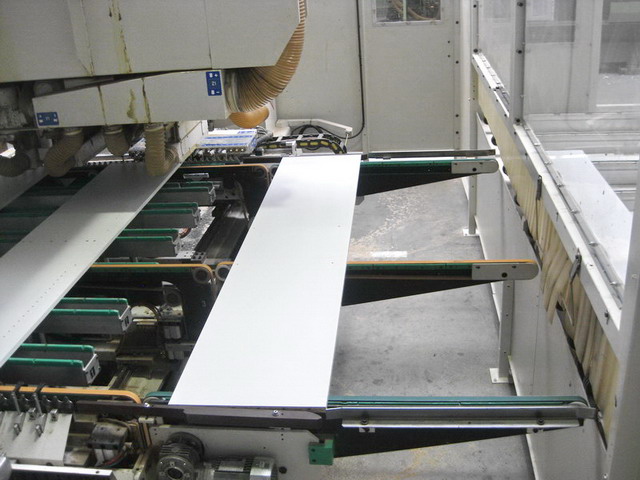

- N. 1 table à l'entrée et N. 1 table à la sortie, chaqune avec 11 corroies motorisées

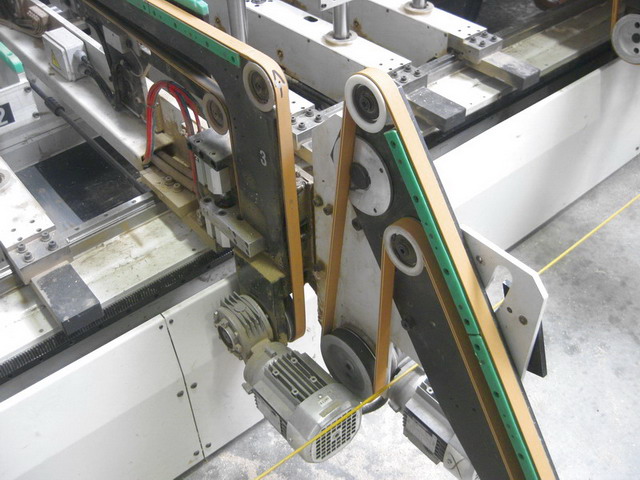

- N. 3 corroies motorisées d'entrainement des panneaux, dont 2 sont réglables sur axe X

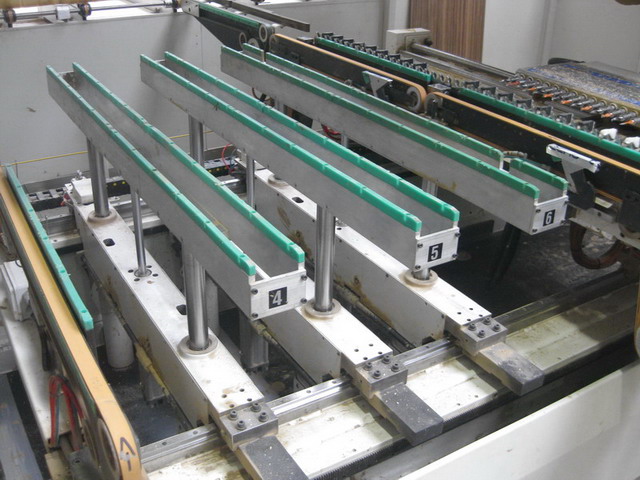

- N. 6 plans de support verticaux, réglables sur axe X

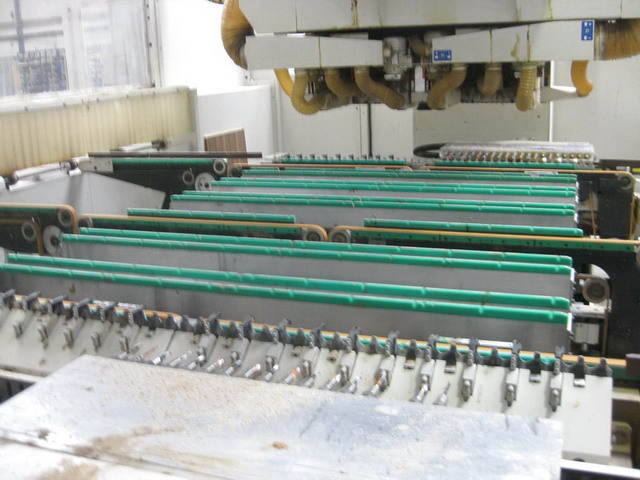

- N. 40 (20 droits et 20 gauches) presseurs pour bloquer le panneau en phase de travail

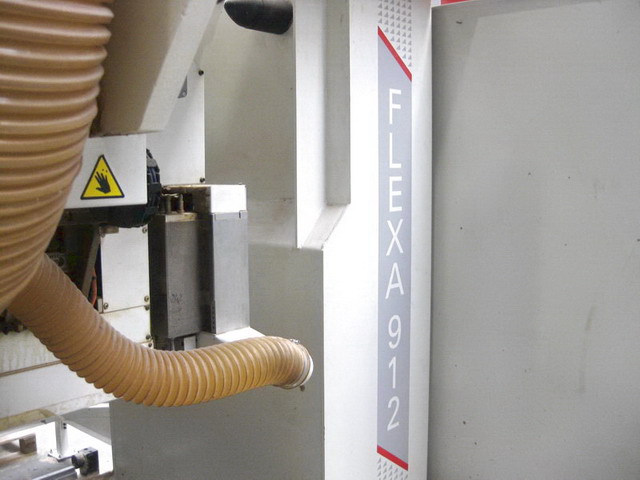

- Système pour l’évacuation des copeaux et des déchets du travail
Système de travail avec:

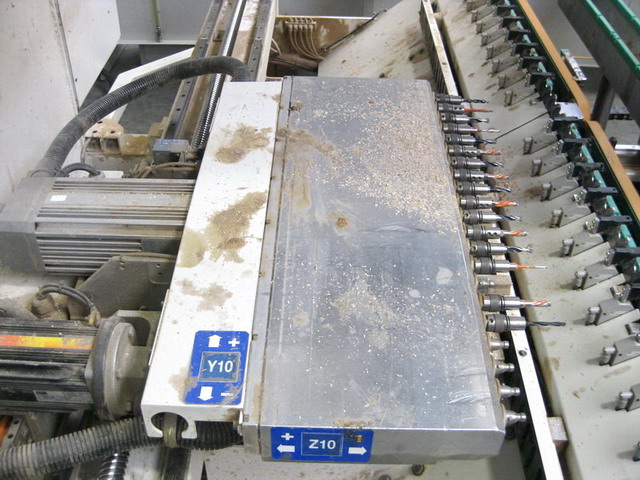

- N° 2 groupes horizontaux (1 droit et 1 gauche) chaque avec 1 tete de perçage à 21 mandrins
(réglage par CN de l'epaisseur et de la hauteur de travail), mobiles sur l'axe Y

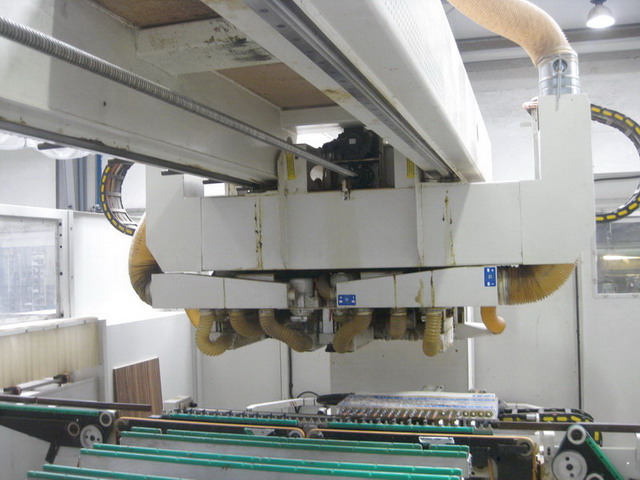

- N° 2 groupes supérieur verticaux (1 unitée de perçage "C" et 1 unité perçage "D") chaque avec:
* 2 tetes de perçage avec 2 mandrins horizontaux sur axe Y (total 4)
* 1 tete de perçage T35M avec 21 mandrins verticaux sur axe Y + 14 sur axe X (tot. 35)
* 1 tête de perçage mobile et indépendante (fitting) avec 14 mandrins verticaux sur axe X
* 1 electro-broche verticale HSK 63 (puissance KW 6,6 - CV 9)
En total sur la machine il y a:
- N. 42 mandrins horizontaux (21 droits + 21 gauches) pour perçage horizontal (en axe X)
- N. 8 mandrins horizontaux pour perçage horixontal (en axe Y)
- N. 70 mandrins verticaux (42 sur axe Y + 28 sur axe X)
- N. 28 mandrins verticaux sur axe X (pour travail "fitting") partagés en 2 tetes à perçer mobiles
- N. 2 electro-broches verticales HSK 63 (puissance Kw 6,6 - CV 9)
