ASPIRATEUR (SOUS-STATION)
OMAR (O.M.A.R.)
PJ 484/11
Détails techniques:
Filtre d'aspiration Mod. PJ 484/11 conçu pour gérer 3 lignes de travail:

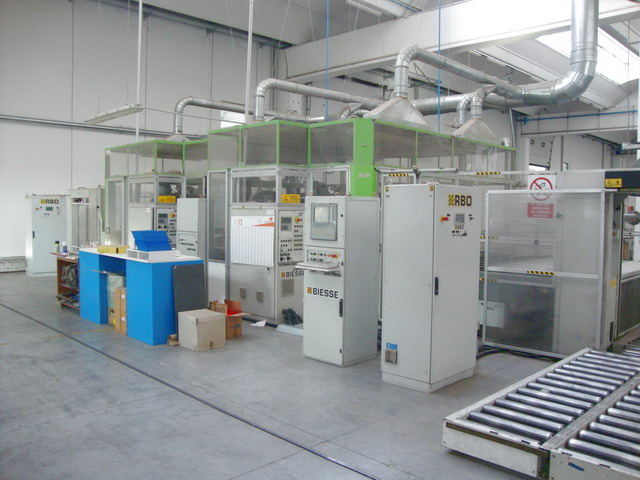

1ére ligne) Ligne "BIESSE+RBO" de perçage au défilé (voir le code Sofit: QZ0160)
2éme ligne) Ligne "IMA+SIRIO" Façonnage-Plaquage de chant double (voir code Sofit: QZ0161)
3éme ligne) Prévue, mais jamais réalisée
- Débit total d'air: 65.000 m3 /h
- 561 m2 (metres carres de surface filtrante développée)
- N° 484 manches (sacs) filtrantes (chaqu'une diamètre mm 123 x longueur mm 3000)
- N° 1 Cheminée d'évacuation d'air (diamètre mm 1200)
- N° 1 Vis sans fin pour evacuation des déchets de travail du filtre (puissance KW 2,2)
- N° 1 Fan à verser les copeaux de bois du filtre au conteneur (puissance KW 9)
Ligne N. 1
- Débit d'air: 15.000 m3/h (diamètre du collecteur principal: mm 500)
- Vitesse moyenne: 22 m/sec

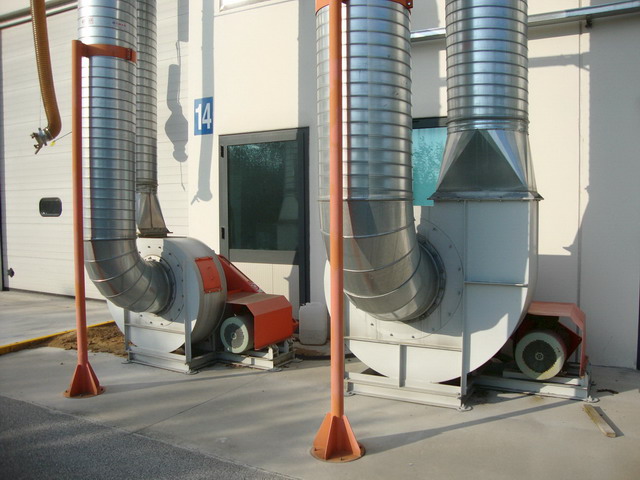

- Type de ventilateur EUc 711, puissance KW 22 (CV 30)
Ligne N. 2
- Débit d'air: 25.000 m3/h (diamètre du collecteur principal: mm 640)
- Vitesse moyenne: 23 m/sec
- Type de ventilateur EUc 901, puissance KW 30 (CV 40)
Ligne N. 3 (Prévue, mais jamais réalisée)
- Débit d'air: 25.000 m3/h
